单片机（Microcontrollers）是一种集成电路芯片，是接纳超大规模集成电路手艺把具备数据处置才能的中间处置器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断体系、按时器/计数器等功效（能够或许或许还包含显现驱动电路、脉宽调制电路、摹拟多路转换器、A/D转换器等电路）集成到一块硅片上组成的一个小而完美的微型计较机体系，在产业节制范畴遍及操纵。从上世纪80年月，由那时的4位、8位单片机，成长到此刻的300M的高速单片机。
单片机（Microcontrollers）作为计较机成长的一个首要分支范畴，按照成长环境，从差别角度，单片机大抵能够或许或许分为通用型/公用型、总线型/非总线型及工控型/家电型。
通用型
这是按单片机（Microcontrollers）合用规模来辨别的。比方，80C51式通用型单片机，它不是为某种特地用处设想的；公用型单片机是针对一类产物乃至某一个产物设想出产的，比方为了知足电子体温计的请求，在片内集成ADC接口等功效的温度丈量节制电路。
总线型
这是按单片机（Microcontrollers）是否是是供给并行总线来辨别的。总线型单片机遍及设置有并行地点总线、 数据总线、节制总线，这些引脚用以扩大并行核心器件都可经由过程串行口与单片机毗连，别的，良多单片机已把所须要的核心器件及外设接口集成一片内，是以在良多环境下能够或许或许不要并行扩大总线，大大节减封装本钱和芯片体积，这类单片机称为非总线型单片机。
节制型
这是按照单片机（Microcontrollers）大抵操纵的范畴停止辨别的。普通而言，工控型寻址规模大，运算才能强；用于家电的单片机多为公用型，凡是是小封装、廉价格，核心器件和外设接口集成度高。 明显，上述分类并不是唯一的和严酷的。比方，80C51类单片机既是通用型又是总线型，还能够或许或许作工控用。

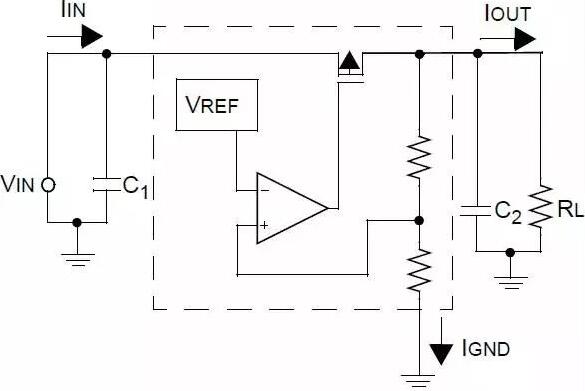

规范三端线性稳压器的压差凡是是 2.0-3.0V。要把 5V 靠得住地转换为 3.3V，就不能操纵它们。压差为几百个毫伏的高压降 （Low Dropout， LDO）稳压器，是此类操纵的抱负挑选。图 1-1 是根基LDO 体系的框图，标注了呼应的电流。从图中能够或许或许看出， LDO 由四个首要局部组成：
1. 导通晶体管
2. 带隙参考源
3. 运算缩小器
4. 反应电阻分压器
在挑选 LDO 时，首要的是要晓得若何辨别各类LDO。器件的静态电流、封装巨细和型号是首要的器件参数。按照具体操纵来肯定各类参数，将会取得最优的设想。
LDO电压稳压器
LDO的静态电流IQ是器件空载任务时器件的接地电流 IGND。 IGND 是 LDO 用来停止稳压的电流。当IOUT>>IQ 时， LDO 的效力可用输入电压除以输入电压来类似地取得。可是，轻载时，必须将 IQ 计入效力计较中。具备较低 IQ 的 LDO 其轻载效力较高。轻载效力的前进对 LDO 机能有负面影响。静态电流较高的 LDO 对线路和负载的俄然变更有更快的呼应。
具体申明了一个接纳齐纳二极管的低本钱稳压器计划。
齐纳电源
能够或许或许用齐纳二极管和电阻做成简略的低本钱 3.3V稳压器，如图 2-1 所示。在良多操纵中，该电路能够或许或许替换 LDO 稳压器并具本钱效益。可是，这类稳压器对负载敏感的水平要高于 LDO 稳压器。别的，它的能效较低，由于 R1 和 D1 一直有功耗。R1 限定流入D1 和 PICmicro? MCU的电流，从而使VDD 坚持在许可规模内。由于流经齐纳二极管的电流变更时，二极管的反向电压也将产生转变，以是须要细心斟酌 R1 的值。
R1 的挑选按照是：在最大负载时——凡是是在PICmicro MCU 运转且驱动其输入为高电日常平凡——R1上的电压降要充足低从而使PICmicro MCU有足以保持任务所需的电压。同时，在最小负载时——凡是是 PICmicro MCU 复位时——VDD 不跨越齐纳二极管的额定功率，也不跨越 PICmicro MCU的最大 VDD。
以下图具体申明了一个接纳 3 个整流二极管的更低本钱稳压器计划。
二极管电源

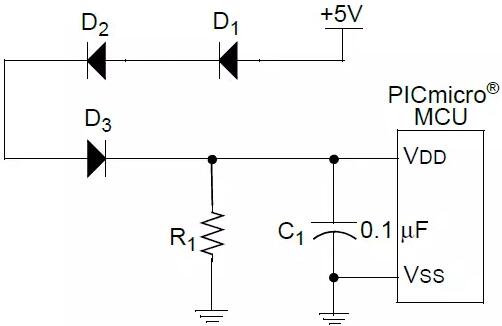

咱们也能够或许或许把几个惯例开关二极管串连起来，用其正向压降来下降进入的 PICmicro MCU 的电压。这乃至比齐纳二极管稳压器的本钱还要低。这类设想的电流耗损凡是要比操纵齐纳二极管的电路低。
所需二极管的数目按照所选用二极管的正向电压而变更。二极管 D1-D3 的电压降是流经这些二极管的电流的函数。毗连 R1 是为了防止在负载最小时——凡是是 PICmicro MCU 处于复位或休眠状况时——PICmicro MCU VDD 引脚上的电压跨越PICmicro MCU 的最大 VDD 值。按照其余毗连至VDD 的电路，能够或许或许前进R1 的阻值，乃至也能够或许或许完整不须要 R1。二极管 D1-D3 的挑选按照是：在最大负载时——凡是是 PICmicro MCU 运转且驱动其输入为高电日常平凡——D1-D3 上的电压降要充足低从而能够或许或许知足 PICmicro MCU 的最低 VDD 请求。
如图下所示，降压开关稳压器是一种基于电感的转换器，用来把输入电压源下降至幅值较低的输入电压。输入稳压是经由过程节制 MOSFET Q1 的导通（ON）时辰来完成的。由于 MOSFET 要末处于低阻状况，要末处于高阻状况 （别离为 ON 和OFF），是以高输入源电压能够或许或许高效力地转换成较低的输入电压。
当 Q1 在这两种状况时代时，经由过程均衡电感的电压- 时辰，能够或许或许成立输入和输入电压之间的干系。
对MOSFET Q1，有下式：
在挑选电感的值时，使电感的最大峰 - 峰纹波电流即是最大负载电流的百分之十的电感值，是个很好的初始挑选。
在挑选输入电容值时，好的初值是：使 LC 滤波器特征阻抗即是负载电阻。如许在满载任务时代若是俄然卸掉负载，电压过冲能处于可接受规模以内。
在挑选二极管 D1 时，应挑选额定电流充足大的元件，使之能够或许或许蒙受脉冲周期 （IL）放电时代的电感电流。
降压（BUCK）稳压器
数字毗连

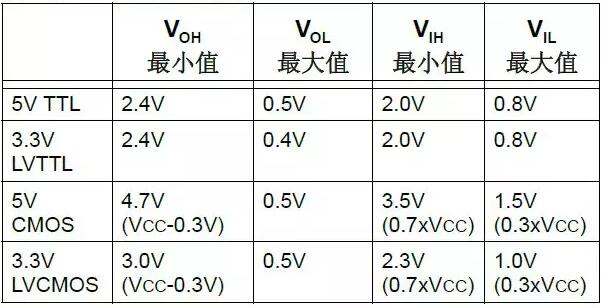

在毗连两个任务电压差别的器件时，必须要晓得其各自的输入、输入阈值。晓得阈值以后，可按照操纵的其余须要挑选器件的毗连体例。下表是本文档所操纵的输入、输入阈值。在设想毗连时，请务必参考制作商的数据手册以取得现实的阈值电平。
输入/输入
将 3.3V 输入毗连到 5V 输入最简略、最抱负的体例是间接毗连。间接毗连须要知足以下 2 点请求：
? 3.3V输入的 VOH 大于 5V 输入的 VIH
? 3.3V输入的 VOL 小于 5V 输入的 VIL
能够或许或许操纵这类体例的例子之一是将 3.3V LVCMOS输入毗连到 5V TTL 输入。从表 4-1 中所给出的值能够或许或许清晰地看到上述请求均知足。
3.3V LVCMOS 的 VOH （3.0V）大于 5V TTL 的VIH （2.0V）
且
3.3V LVCMOS 的 VOL （0.5V）小于 5V TTL 的VIL （0.8V）。
若是这两个请求得不到知足，毗连两个局部时就须要额定的电路。能够或许或许的处置计划请参阅技能 6、7、 8 和 13。
若是 5V 输入的 VIH 比 3.3V CMOS 器件的 VOH 要高，则驱动任何如许的 5V 输入就须要额定的电路。图 6-1 所示为低本钱的双元件处置计划。
在挑选 R1 的阻值时，须要斟酌两个参数，即：输入的开关速率和 R1 上的电流耗损。当把输入从 0切换到 1 时，须要计入因 R1 组成的 RC 时辰常数而致使的输入回升时辰、 5V 输入的输入容抗和电路板上任何的杂散电容。输入开关速率可经由过程下式计较：
由于输入容抗和电路板上的杂散电容是牢固的，前进输入开关速率的唯一路子是下降 R1 的阻值。而下降 R1 阻值以获得更短的开关时辰，倒是以增大5V 输入为低电日常平凡的电流耗损为价格的。凡是，切换到 0 要比切换到 1 的速率快很多，由于 N 沟道 MOSFET 的导通电阻要远小于 R1。别的，在挑选 N 沟道 FET 时，所选 FET 的 VGS 应低于3.3V 输入的 VOH。
MOSFET转换器
电子手艺中单片机的操纵
1、在家用电器范畴的操纵
此刻在家用电器的更新、市场开辟等方面，单片机的操纵愈来愈遍及，比方电子玩具或高等的电视游戏机中，会操纵单片机完成其节制功效;而洗衣机能够或许或许操纵单片机辨认衣服的品种与脏污水平，从而主动挑选洗濯强度与洗濯时辰;在冰箱冷柜中接纳单片机节制能够或许或许辨认食品的品种与保鲜水平，完成冷藏温度与冷藏时辰的主动挑选;微波炉也能够或许或许经由过程单片机辨认食品品种从而主动肯定加热温度与加热时辰等等，这些家用电器在操纵单片机手艺后，不管是机能仍是功效，与传统手艺比拟均有长足的前进。
2、在医用装备范畴的操纵
古代医疗前提愈来愈发财，人们对医疗灭菌消毒手艺也愈来愈正视，可是一些偏僻地域的小病院、小诊所其消毒灭菌装备还非常粗陋，没法有用的节制消毒品质。跟着单片机手艺的成长，其体积较小、功效壮大、具备矫捷的扩大性、操纵便利的特色也愈来愈凸起，是以在医用呼吸机、阐发仪与监护仪、超声诊断装备、病床呼唤体系等装备中取得了遍及的操纵。
3、在产业节制范畴的操纵
实在最早的单片机恰是从产业范畴起头鼓起的，至今其在产业节制范畴的操纵依然非常遍及，操纵单片机手艺组成多种多样的数据收罗体系与智能节制体系，比方工场流水线的智能化办理、智能化电梯、报警体系等等，均是经由过程单片机手艺与计较机联网组成二级节制体系。
4、在仪器仪表范畴的操纵
上文中也谈到单片机具备集成度高、体积小、较强的节制功效与扩大的矫捷性等特色，并且处置速率快，具备较高的靠得住性，以是在智能仪器仪表范畴其操纵也非常遍及。从某种水平而言，单片机动员了传统丈量、节制仪器仪表手艺的一项反动，经由过程单片机手艺完成了仪器仪表手艺的数字化、智能化、综合化和多功效化，与传统的电子电路或数字电路比拟，其功效更壮大，综合性更凸起。
1、单片机普通任务的三个前提
单片机任务的三个前提别离是电源、时钟晶振、复位。当单片机不能普通任务时，咱们起首就要查抄这三个前提，用电压表或万用表检测他的电源和接地脚，检测两个引脚之间的电压是否是是5V摆布；对时钟晶体振荡有不普通任务，咱们最好用示波器停止检测，看可否检测到呼应频次的正弦波脉冲；复位检测比拟简略，单片机的复位电平普通是高电平复位，单片机在接通电源的时辰普通复位引脚上会呈现5V摆布的高电平，别的在按下复位按键时，复位引脚上也会呈现高电平，用普通的电压表或万用表都能够或许或许停止检测。
2、单片机外部是否是是普通任务的检测
单片机外部有不普通任务，咱们首要是经由过程写入法式的体例来停止检测和排查。这个检测须要有“烧入”代码的硬件和软件才行，检测的道理便是经由过程“烧入”代码的硬件和软件，将一段带有检测功效的普通代码“烧入”到单片机。查抄两个方面：第一便是能不能将方针代码普通写入单片机，不能普通写入单片机时，申明单片机已破坏，须要改换同型号的单片机；第二便是方针代码能够或许或许普通写入单片机，写入后的结果是否是是便是法式设定的功效，若是是申明单片机普通。
