MOS管的感化

MOS管为压控元件,你只要加到它的压控元件所需电压就可以或许使它导通,它的导通就像三极管在饱和状态一样,导通结的压降最小.这便是常说的精典是开关感化.去掉这个节制电压经就遏制. MOS管的英文全称叫MOSFET，即金属氧化物半导体型场效应管，属于场效应晶体管中的绝缘栅型。因此，MOS管偶然被称为场效应管。在通俗电子电路中，MOS管凡是被用于缩小电路或开关电路。而在主板上的电源稳压电路中，MOSFET表演的脚色首要是辨别电位，它在主板上经常利用“Q”加数字表现。

一、MOS管感化是甚么？

MOS管，即在集成电路中绝缘性场效应管。MOS英文全称为金属-氧化物-半导体，描写了集成电路中的布局，即：在必然布局的半导体器件上，加上二氧化硅和金属，组成栅极。MOS管的source和drain是可以或许对换的，都是在P型backgate中组成的N型区。

MOS管可以或许用作可变电阻也可利用于缩小。因为场效应管缩小器的输出阻抗很高，因此耦合电容可以或许容量较小，不用利用电解电容器。且场效应管很高的输出阻抗很是合适作阻抗变更。经常利用于多级缩小器的输出级作阻抗变更。场效应管可以或许便利地用作恒流源也可以或许用作电子开关。

有些场效应管的源极和漏极可以或许交换利用，栅压也可正可负，矫捷性比晶体管好。场效应管能在很小电流和很低电压的前提下任务，并且它的制作工艺可以或许很便利地把良多场效应管集成在一块硅片上，因此场效应管在大范围集成电路中获得了普遍的利用。

在通俗电子电路中，凡是被用于缩小电路或开关电路。而在主板上的电源稳压电路中，MOSFET表演的脚色首要是判定电位，它在主板上经常利用“Q”加数字表现。

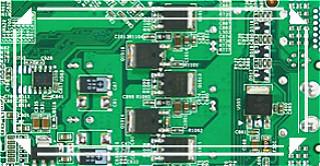

今朝在主板或显卡上所接纳的并不是太多，通俗有10个摆布，首要缘由是大局部被整合到IC芯片中去了。因为首要是为配件供给不变的电压，以是它通俗利用在CPU、AGP插槽和内存插槽四周。此中在CPU与AGP插槽四周各支配一组MOS管，而内存插槽则共用了一组MOS管，通俗因此两个组成一组的情势呈现主板上的。

另有一个很是首要的机能参数。首要包含情况温度、管壳温度、贮成温度等。因为CPU频次的前进，MOS管须要蒙受的电流也跟着增强，供给近百A的电流已很罕见了。

二、MOS管的机能参数有哪些？

优良的MOS管可以或许接管的电流峰值更高。通俗状态下咱们要辨别主板上MOS管的品质高低，可以或许看它能接管的最大电流值。影响MOS管品质高低的参数非常多，像极度电流、极度电压等。但在MOS管上没法标注这么多参数，以是在MOS管表面通俗只标注了产物的型号，咱们可以或许根据该型号上彀查找具体的机能参数。还要说明的是，温度也是MOS管一个非常首要的机能参数。首要包含情况温度、管壳温度、贮成温度等。因为CPU频次的前进，MOS管需要接管的电流也跟着增强，供给近百A的电流曾很罕见了。如斯弘大的电流颠末时发生的热量固然使MOS管“发热”了。为了MOS管的安然，高品质主板也初步为MOS管加装散热片了。

三、电感与MOS管是若何合作的？

颠末下面的介绍，咱们知道MOS管对于全部供电体系起着稳压的感化，可是MOS管不能零丁利用，它必需和电感线圈、电容等配合组成的滤波稳压电路，本领阐扬充分它的上风。主板上的PWM(PlusWidthModulator，脉冲宽度调制器)芯片发生一个宽度可调的脉冲波形，如许可以或许使两只MOS管轮流导通。当负载两头的电压(如CPU需要的电压)要下降时，这时候候MOS管的开关感化初步生效，内部电源对电感遏制充电并达到所需的额外电压。当负载两头的电压下降时，颠末MOS管的开关感化，内部电源供电断开，电感开释出刚刚充入的能量，这时候候的电感就变成了“电源”，持续对负载供电。跟着电感上存储能量的不断花费，负载两头的电压又初步慢慢下降，内部电源颠末MOS管的开关感化又要充电。如许轮回不断地遏制充电和放电的进程，从而组成一种不变的电压，永久使负载两头的电压不会下降也不会下降。
