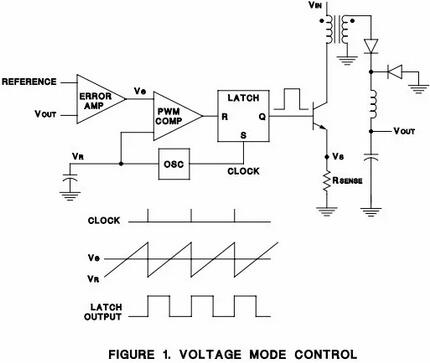

这是最早的开关稳压器设想所接纳的体例，并且多年来很好地知足了业界的须要。根基的电压形式节制设置装备摆设示于图1。
电压形式节制
这类设想的首要特征是只存在一条电压反应通路，而脉宽调制是经由进程将电压偏差旌旗灯号与一个恒定斜坡波形停止比拟来完成的。电流限定必须零丁履行。
1. 接纳单个反应环路，是以比拟轻易设想和阐发。
2. 一个大幅度斜坡波形供给了用于完成不变调制进程的充实噪声裕量。
3 . 一个低阻抗功率输入为多输入电源供给了加倍良好的穿插调制机能。
电压形式节制的错误谬误可枚举以下：
1.电压或负载中的任何变更都必须起首作为一个输入变更来检测，而后再由反应环路来校订。这经常象征着迟缓的呼应速率。
2.输入滤波器给节制环路增添了两个顶点，是以在弥补设想偏差缩小器时就须要将主导顶点低频衰减，或在弥补中增添一个零点。
3.因为环路增益会跟着输入电压的变更而转变，是以使弥补进一步地庞杂化。

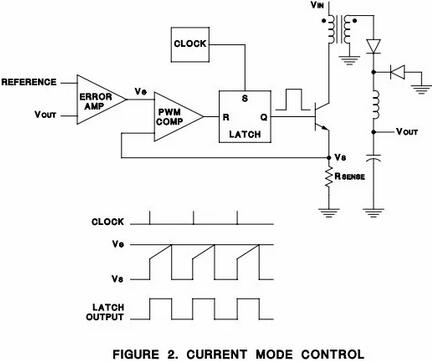

上述错误谬误比拟凸起，并且，因为电流形式节制使一切这些错误谬误均得以加重，是以它一经推出便引发了设想师们的极大乐趣，他们纷纭研讨这类拓扑布局。由图2 给出的表示图可见，根基的电流形式节制只把振荡器用作一个牢固频次时钟，并用一个从输入电感器电流中取得的旌旗灯号替换了斜坡波形。
电流形式节制
1.因为电感器电流以一个由 Vi n - Vo所肯定的斜率回升，是以对输入电压的变更该波形将当即做出呼应，从而消弭了提早呼应和跟着输入电压的变更而发生的增益变更。
2.因为偏差缩小器现在用于节制输入电流而非电压，是以输入电感器的影响被降至最低，并且滤波器此时只给反应环路供给了单个顶点（最少在所关怀的一般地区中）。与近似的电压形式电路比拟，这既简化了弥补，又取得了较高的增益带宽。
3.接纳电流形式电路的额定益处包含固有的逐一脉冲电流限定（只要对来自偏差缩小器的节制旌旗灯号停止箝位便可），和在多个电源单位并联时易于完成负载均
固然电流形式所供给的改良使人印象深入，但这项手艺也存在其独有的题目，必须在设想进程中予以处理。
以下扼要枚举了它的局部错误谬误：
1.现在有两个反应环路，是以增添了电路阐发的难度。
2.当占空比大于50%时，节制环路将变得不不变，除非别的接纳斜坡弥补。
3.因为节制调制基于一个从输入电流中取得的旌旗灯号，是以功率级中的谐振会将噪声引入节制环路。
4.一个出格厌恶的噪声源是前沿电流尖峰，凡是是由变压器绕组电容和输入整流器规复电流引发的。
5.因为接纳节制环来实行电流驱动，是以负载调剂率变差，并且在多路输入时须要耦合电感器以取得可接受的穿插调制机能。
因而，咱们由上能够得出论断：固然电流形式节制将放宽电压形式节制的很多限定，但它也将给设想师带来诸多新的困难。不过，操纵从更近期的功率节制手艺成长中所取得的常识，人们对电压形式节制停止了从头评价，功效标明：针对其首要错误谬误另有一些其余的校订体例，UCC3570便是业界的研发功效。
从头审阅电压形式节制UCC3570对电压形式节制所做的两项首要改良是电压前馈和较高频次才能，前者用于消弭输入电压变更的影响，后者则许可将输入滤波器的顶点置于规范节制环路带宽规模以上。电压前馈是经由进程使斜坡波形的斜率与输入电压成反比来完成的。这供给了一个对应和校订的占空比调制，而无需反应环路接纳任何举措。功效是取得了一个恒定的节制环路增益和针对输入电压变更的刹时呼应。较高频次才能是经由进程对该IC利用BiCMOS加工工艺而得以完成的，这发生了较小的寄生电容和较低的电路提早。因而，电压形式节制的很多题目都有所减缓，而并未导致电流形式节制的费事。
以上一切的会商均不应给您留下“电流形式节制不再有效武之地”的印象——而只应是“在现今的情况中，电流形式和电压形式这两种拓扑布局都能够是合用的挑选”。针对每种特定的操纵，某些设想根据有能够标明这一种或另外一种拓扑布局加倍合适。局部设想根据概述以下：
在以下场所可斟酌利用电流形式：
1.电源输入将是一个电流源或非常高的输入电压。
2.对某个给定的开关频次，须要最快的静态呼应。
3.操纵针对的是一个输入电压变更绝对受限的DC/DC转换器。
4.须要可并联性(parallelability)和负载均分的模块化应
5.在变压器磁通均衡很重要的推挽电路中。
6.在请求利用少少组件的低本钱操纵中。
而在以下场所中则能够斟酌利用具前馈的电压形式：
1.有能够存在很宽的输入电压和/或输入负载变更规模。
2.出格是在低电压－轻负载前提下，此时，电流斜坡斜率过于陡峭，倒霉于完成不变的PWM操纵。
3.高功率操纵和/ 或噪声操纵（这里，电流波形上的噪声将难以节制）。
4.须要多个输入电压和较好的穿插调制机能。
5.可饱和电抗器节制器将被用作赞助次级侧稳压器。
6.须要防止双反应环路和/或斜坡弥补之庞杂性的操纵。
根据这些设想根据，UCC3750针对中低功率、断绝、低级侧节制操纵停止了优化（借助断绝型前馈）。除上述的节制特征以外，该器件还针对此类任务在机能方面完成了诸多的晋升。不过，鉴于这并非本文的会商议题，感乐趣的读者能够查阅该产物的数据表以领会更多的相干信息。
