烟雾报警器，别称火警烟雾报警器、烟雾传感器、烟雾感到器等。由总线供电，总线上能够毗连有多个，与火警报警节制器联网、通信构成一个报警体系，报警时现场无声响，主机有声光提醒，这类感烟报警装配普通称之为感烟探测器。感烟探测器分带地点编码的、不带地点编码的。
烟雾报警器从操纵的传感器可分为离子烟雾报警器和光电烟雾报警器等。
1、离子烟雾
离子烟雾报警器有一个电离室，离子室所用喷射元素－－镅241（Am241），强度约0.8微居里摆布，普通状况下处于电场的均衡状况，当有烟尘进入电离室会粉碎这类均衡干系，报警电路检测到浓度跨越设定的阈值时会收回报警。
2、光电烟雾
光电烟雾报警器内有一个光学迷宫，装置有红外对管，无烟时红外领受管收不到红外发射管收回的红外光，当烟尘进入光学迷宫时，经由过程折射、反射，领受管领受到红外光，智能报警电路判定是不是跨越阈值，若是跨越收回警报。
从内涵道理来讲，烟雾报警器便是经由过程监测烟雾的浓度来完成火警提防的，烟雾报警器外部接纳离子式烟雾传感，它是一种手艺进步前辈，任务不变靠得住的传感器，被普遍利用到各类消防报警体系中，机能远优于气敏电阻类的火警报警器。
它在表里电离室外面有喷射源镅241，电离发生的正、负离子，在电场的感化下各自向正负电极挪动。在普通的环境下，表里电离室的电流、电压都是不变的。一旦有烟雾窜逃外电离室。搅扰了带电粒子的普通活动，电流，电压就会有所转变，粉碎了表里电离室之间的均衡，因而无线发射器收回无线报警旌旗灯号，告诉远方的领受主机，将报警信息通报进来。
1. 完成对烟雾的检测，氛围普通时显现绿灯；有烟雾时亮红灯，并完成蜂鸣器报警。
2. USB 5V输入供电，另外一起DC (7V-24V) 输入，5V输入供电。

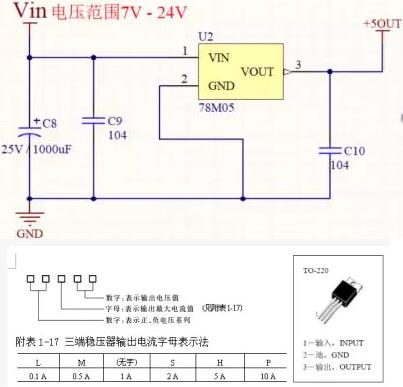

1.DC供电
在这里挑选的DC12V供电，检查了参考材料，78M05输入电压7V-24V，输入5V 0.5A。输入输入电压相差不得小于2V，普通在5V摆布。C8选用电解电容用于储能和过滤低频。C9 C10用于过滤高频旌旗灯号。

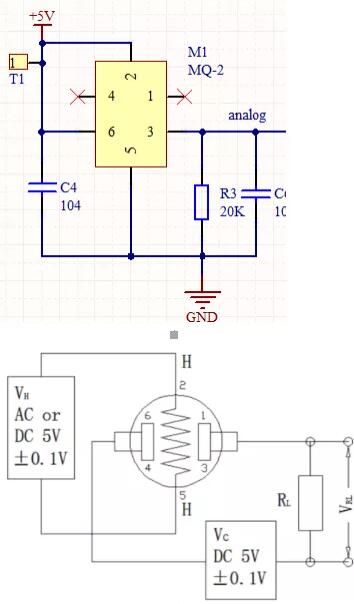

2.氛围传感器
氛围传感器2脚5脚为加热电压为传感器供给特定的温度。1.3和4.6脚为测试电压，将传感器外部电导变更经由过程负载RL输入电压变更。首要是按照外部电导率感到烟雾浓度而发生差别的电阻值，与电阻RL分压。浓度越高，RL分压越大，从而与浓度设定值停止比拟。在此能够经由过程红灯绿灯别离亮时，测试RL的电压值，从而能够设置差别的烟雾浓度参考点。

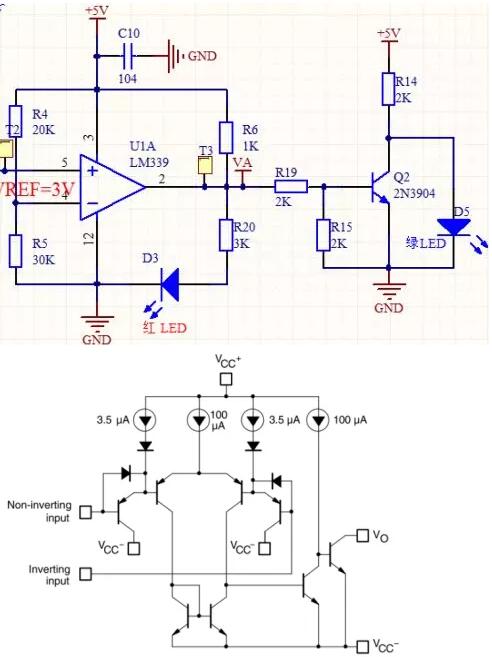

3. 比拟电路
R4与R5将5V停止分压，发生3V参考电压与采样到的差别浓度的电压值停止比拟。R4 R5挑选几十K与全部设想的功耗有关，这一起流过的电流0.1mA已充足小了。Lm339比拟器是OC输入，须要接上拉电阻。当采样电压5脚电压高于参考电压4脚，则比拟器输入高电平，白色LED被点亮，LED压降在2-3V,此时流过白色发光二极管的电流为0.75mA摆布。另外一起中三极管Q2饱和导通，绿色发光二极管被短路。2K电阻R15已被频频提到过，用于基极下拉，和管子外部极间电容疾速放电，使管子敏捷停止，同时进步基极门限电压必须大于1.4V。当比拟器输入高电日常平凡，Ib=（5-0.7）V/3K=1.43mA，三极管完整导通。当比拟器输入低电日常平凡，白色发光二极管停止，三极管停止，绿色发光二极管流过电流I=（5-2）V/2K=1.5mA，被点亮。

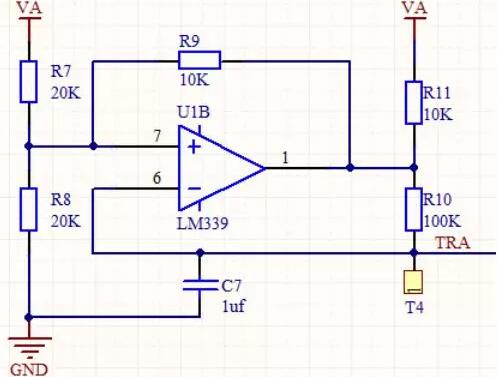

4. 三角波的发生

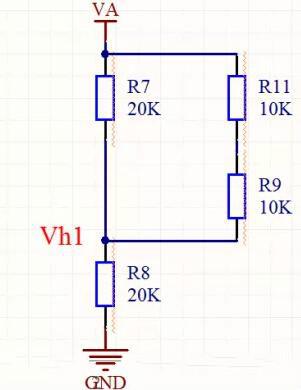

当Va输入高电日常平凡，此时LM339的7脚高于6脚，VA经由过程R11 R10 对C7充电，此时门限电压为Vh1=Va*20/【（10+10）//20+20】=3.33V
跟着C7的充电，LM339的6脚电压逐步降低，当到达3.33V时，比拟器输入低电平。电容经由过程R10对地放电。此时门限电压为Va*(20//10)/[20+（20//10）]=1.25V
当6脚电压到达1.25V时，比拟器输入高电平，如斯轮回构成三角波。此图按照R10 R11的数值充放电斜率根基相称。

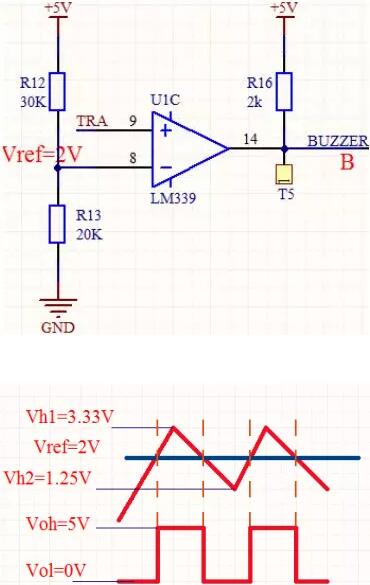

5. PWM的发生
三角波进入LM339的9脚，与8脚的2V基准电压停止比拟，此比拟器是单电源供电，为低时便是0V，上图为发生的PWM波。调剂基准电压便可脉冲宽度，使蜂鸣器长鸣或短鸣。

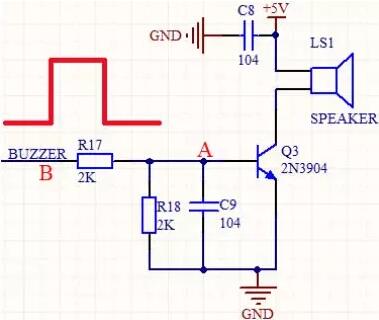

6. 蜂鸣器任务
蜂鸣器分为有源和无源蜂鸣器，此设想为有源蜂鸣器，只需加5V直流电压,Q3便能够完整导通，三极管集电极为0.3V，此时蜂鸣器便能够够叫了。

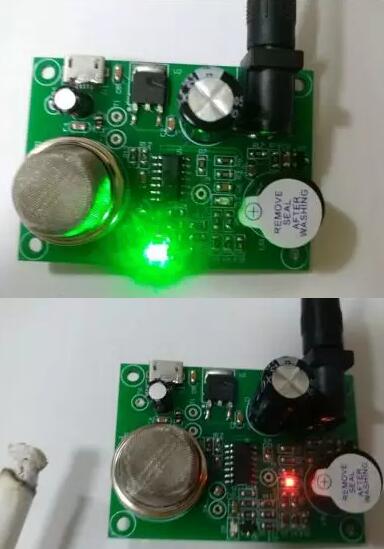

7. 下图展现一下功效
烟雾报警器是由两部分构成：一是用于检测烟雾的感到传感器，二是声响很是清脆的电子扬声器，一旦发生风险能够实时警省人们。烟雾报警器操纵喷射源镅电离发生的正、负离子，在电场的感化下各自向正负电极挪动。在普通的环境下，表里电离室的电流、电压都是不变的。一旦有烟雾窜逃外电离室。搅扰了带电粒子的普通活动，电流，电压就会有所转变，粉碎了表里电离室之间的均衡，因而无线发射器收回无线报警旌旗灯号，告诉远方的领受主机，将报警信息通报进来。
