跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够或许或许了。这个很轻易做到，可是，咱们还须要速率。
在MOS管的布局中能够或许或许看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，因为对电容充电刹时能够或许或许把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时辰候辰辰候 栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当 挑选合适的外接电容，以获得充足的短路电流去驱动MOS管。
上边说的4V或10V是经常利用的MOS管的导通电压，设想时固然须要有必然的余量。并且电压越高，导通速率越快，导通电阻也越小。此刻也有导通电压更小的MOS管用在差别的范畴里，但在12V汽车电子体系里，普通4V导通就够用了。
MOS管的驱动电路及其丧失，能够或许或许参考Microchip公司的AN799 Matching MOSFET Drivers to MOSFETs。报告得很具体，以是不筹算多写了。
MOS管最明显的特征是开关特征好，以是被普遍利用在须要电子开关的电路中，罕见的如开关电源和马达驱动，也有照明调光。
当利用5V电源，这时辰候辰辰候候若是利用传统的图腾柱布局，因为三极管的be有0.7V摆布的压降，致使现实终究加在gate上的电压只要4.3V。这时辰候辰辰候候，咱们选用标称gate电压4.5V的MOS管就存在必然的危险
一样的题目也发生在利用3V或其余高压电源的场所。
输出电压并不是一个牢固值，它会跟着时辰或其余身分而变化。这个变化致使PWM电路供给给MOS管的驱动电压是不稳定的。
为了让MOS管在高gate电压下宁静，良多MOS管内置了稳压管强行限定gate电压的幅值。在这类环境下，当供给的驱动电压跨越稳压管的电压，就会引发较大的静态功耗。
同时，若是简略的用电阻分压的道理降落gate电压，就会呈现输出电压比拟高的时辰，MOS督任务杰出，而输出电压降落的时辰gate电压缺乏，引发导通不够完整，从而增添功耗。
在一些节制电路中，逻辑局部利用典范的5V或3.3V数字电压，而功率局部利用12V乃至更高的电压。两个电压接纳共地体例毗连。
这就提出一个请求，须要利用一个电路，让高压侧能够或许或许有用的节制高压侧的MOS管，同时高压侧的MOS管也一样会晤对1和2中提到的题目。
在这三种环境下，图腾柱布局没法知足输出请求，而良多现成的MOS驱动IC，仿佛也不包罗gate电压限定的布局。

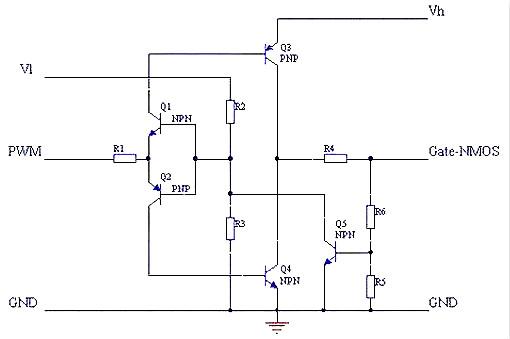

电路图以下：
这里只针对NMOS驱动电路做一个简略阐发：
Vl和Vh别离是低端和高真个电源，两个电压能够或许或许是不异的，可是Vl不应当跨越Vh。
Q1和Q2组成了一个反置的图腾柱，用来实现断绝，同时确保两只驱动管Q3和Q4不会同时导通。
R2和R3供给了PWM电压基准，经由进程转变这个基准，能够或许或许让电路任务在PWM旌旗灯号波形比拟陡直的地位。
Q3和Q4用来供给驱动电流，因为导通的时辰，Q3和Q4相对Vh和GND最低都只要一个Vce的压降，这个压降凡是只要0.3V摆布，大大低于0.7V的Vce。
R5和R6是反应电阻，用于对gate电压停止采样，采样后的电压经由进程Q5对Q1和Q2的基极发生一个激烈的负反应，从而把gate电压限定在一个无限的数值。这个数值能够或许或许经由进程R5和R6来调理。
最初，R1供给了对Q3和Q4的基极电流限定，R4供给了对MOS管的gate电流限定，也便是Q3和Q4的Ice的限定。须要的时辰能够或许或许在R4上面并联加快电容。
这个电路供给了以下的特征：
1，用低端电压和PWM驱动高端MOS管。
2，用小幅度的PWM旌旗灯号驱动高gate电压须要的MOS管。
3，gate电压的峰值限定
4，输出和输出的电流限定
5，经由进程利用合适的电阻，能够或许或许到达很低的功耗。
6，PWM旌旗灯号反相。NMOS并不须要这个特征，能够或许或许经由进程前置一个反相器来处置。
在设想便携式装备和无线产物时，进步产物机能、耽误电池任务时辰是设想职员须要面临的两个题目。DC-DC转换器具备用率高、输出电流大、静态电流小等长处，很是合用于为便携式装备供电。今朝DC-DC转换器设想手艺成长首要趋向有：
（1）高频化手艺：跟着开关频次的进步，开关变更器的体积也随之减小，功率密度也获得大幅晋升，静态呼应获得改良。小功率DC-DC转换器的开关频次将回升到兆赫级。
（2）低输出电压手艺：跟着半导体制作手艺的不时成长，微处置器和便携式电子装备的任务电压愈来愈低，这就请求将来的DC-DC变更器能够或许或许供给低输出电压以顺应微处置器和便携式电子装备的请求。
这些手艺的成长对电源芯片电路的设想提出了更高的请求。起首，跟着开关频次的不时进步，对开关元件的机能提出了很高的请求，同时必须具备响应的开关元件 驱动电路以保障开关元件在高达兆赫级的开关频次下普通任务。其次，对电池供电的便携式电子装备来讲，电路的任务电压低（以锂电池为例，任务电压 2.5～3.6V），是以，电源芯片的任务电压较低。
MOS管具备很低的导通电阻，耗损能量较低，在今朝风行的高效DC－DC芯片中多接纳MOS管作为功率开关。可是因为MOS管的寄生电容大，普通环境下NMOS开关管的栅极电容高达几十皮法。这对设想高任务频次DC－DC转换器开关管驱动电路的设想提出了更高的请求。
在低电压ULSI设想中有多种CMOS、BiCMOS接纳自举升压布局的逻辑电路和作为大容性负载的驱动电路。这些电路能够或许或许在低于1V电压供电前提下普通 任务，并且能够或许或许在负载电容1～2pF的前提下任务频次能够或许或许到达几十兆乃至上百兆赫兹。本文恰是接纳了自举升压电路，设想了一种具备大负载电容驱动才能的， 合适于低电压、高开关频次升压型DC－DC转换器的驱动电路。电路基于Samsung AHP615 BiCMOS工艺设想并颠末Hspice仿真考证，在供电电压1.5V ，负载电容为60pF时，任务频次能够或许或许到达5MHz以上。
MOS管驱动电阻怎样挑选,给定频次,MOS管的Qg和回升沿怎样计较用多大电阻起首得悉道输出电容巨细和驱动电压巨细,等效为电阻和电容串连电路,求出电容充电电压抒发式,得出电阻和电容电压干系图MOS管的开关时辰要斟酌的是Qg的,而不是有Ciss,Coss决议,看上面的Data.一个MOS能够有很大的输出电容,可是并不代表其导通须要的电荷量Qg就大,Ciss(输出电容)和Qg是有必然的干系,可是还要斟酌MOS的跨导y.
1 、概述
MOS管的驱动对其任务结果起着决议性的感化。设想师既要斟酌削减开关消耗，又请求驱动波形较好即振荡小、过冲小、EMI小。这两方面常常是相互抵触的，须要追求一个均衡点，即驱动电路的优化设想。驱动电路的优化设想包罗两局部内容：一是最优的驱动电流、电压的波形；二是最优的驱动电压、电流的巨细。在停止驱动电路优化设想之前，必须先清晰MOS管的模子、MOS管的开关进程、MOS管的栅极电荷和MOS管的输出输出电容、跨接电容、等效电容等参数对驱动的影响。

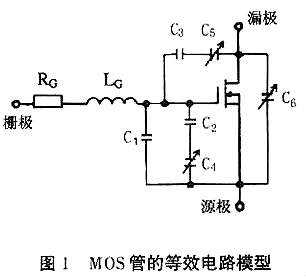

MOS管的等效电路模子及寄生参数如图1所示。图1中各局部的物理意思为：
（1）LG和LG代表封装端到现实的栅极线路的电感和电阻。
（2）C1代表从栅极到源端N+间的电容，它的值是由布局所牢固的。
（3）C2+C4代表从栅极到源极P区间的电容。C2是电介质电容，共值是牢固的。而C4是由源极到漏极的耗尽区的巨细决议，并随栅极电压的巨细而转变。当栅极电压从0升到开启电压UGS（th）时，C4使全部栅源电容增添10%～15%。
（4）C3+C5是由一个牢固巨细的电介质电容和一个可变电容组成，当漏极电压转变极性时，其可变电容值变得相称大。
（5）C6是随漏极电压变更的漏源电容。
MOS管输出电容（Ciss）、跨接电容（Crss）、输出电容（Coss）和栅源电容、栅泄电容、漏源电容间的干系以下：
开关管的开关形式电路如图2所示，二极管可是外接的或MOS管固有的。开关管在守旧时的二极管电压、电流波形如图3所示。在图3的阶段1开关管关断，开关电流为零，此时二极管电流和电感电流相称；在阶段2开关导通，开关电流回升，同时二极管电流降落。开关电流回升的斜率和二极管电流降落的斜率的相对值不异，标记相反；在阶段3开关电流持续回升，二极管电流持续降落，并且二极管电流标记转变，由正转到负；在阶段4，二极管从负的反向最大电流IRRM起头减小，它们斜率的相对值相称；在阶段5开关管完整守旧，二极管的反向规复实现，开关管电流即是电感电流。
图4是存储电荷高或低的两种二极管电流、电压波形。从图中能够或许或许看出存储电荷少时，反向电压的斜率大，并且会发生无害的振动。而前置电流低则存储电荷少，即在空载或轻载时是最坏前提。以是停止优化驱动电路设想时应侧重斟酌前置电流低的环境，即空载或轻载的环境，应使这时辰候辰辰候二极管发生的振动在可接受规模内。
栅极电荷QG是使栅极电压从0升到10V所需的栅极电荷，它能够或许或许表现为驱动电流值与守旧时辰之积或栅极电容值与栅极电压之积。此刻大局部MOS管的栅极电荷QG值从几十纳库仑到一、两百纳库仑。
栅极电荷QG包罗了两个局部：栅极到源极电荷QGS；栅极到漏极电荷QGD—即“Miller”电荷。QGS是使栅极电压从0升到门限值（约3V）所需电荷；QGD是漏极电压降落时降服“Miller”效应所需电荷，这存在于UGS曲线比拟平展的第二段（如图5所示），此时栅极电压稳定、栅极电荷储蓄积累而漏极电压急聚降落，也便是在这时辰候辰辰候候须要驱动尖峰电流限定，这由芯睡外部实现或外接电阻实现。现实的QG还能够或许或许略大，以减小等效RON，可是太大也有益，以是10V到12V的驱动电压是比拟公道的。这还包罗一个主要的现实：须要一个高的尖峰电流以减小MOS管消耗和转换时辰。
重若是的对IC来讲，MOS管的均匀电容负荷并不是MOS管的输出电容Ciss,而是等效输出电容Ceff(Ceff=QG/UGS)，即全部0
漏极电流在QG波形的QGD阶段呈现，该段漏极电压仍然很高，MOS管的消耗该段最大，并随UDS的减小而减小。QGD的大局部用来减小UDS从关断电压到UGS(th)发生的“Miller”效应。QG波形第三段的等效负载电容是：

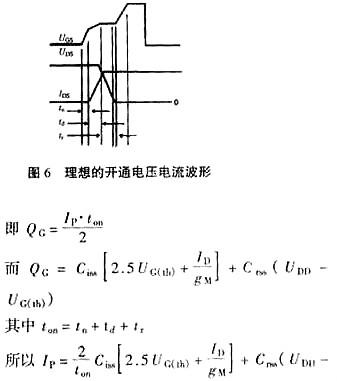

在大大都的开关功率利用电路中，当栅极被驱动，开关导通时漏极电流回升的速率是漏极电压降落速率的几倍，这将造胜利率消耗增添。为了处置题目能够或许或许增添栅极驱动电流，但增添栅极驱动回升斜率又将带来过冲、振荡、EMI等题目。优化栅极驱动设想，恰是在相互抵触的请求中追求一个均衡点，而这个均衡点便是开关导通时漏极电流回升的速率和漏极电压降落速率相称如许一种波形，抱负的驱动波形如图6所示。
图6的UGS波形包含了如许几局部：UGS第一段是疾速回升到门限电压；UGS第二段是比拟缓的回升速率以减慢漏极电流的回升速率，但此时的UGS也必须知足所需的漏极电流值；UGS第四段疾速回升使漏极电压疾速降落；UGS第五段是充电到最初的值。固然，要获得完整一样的驱动波形是很坚苦的，可是能够或许或许获得一个大要的驱动电流波形，其回升时辰即是抱负的漏极电压降落时辰或漏极电流回升的时辰，并且具备充足的尖峰值来充电开关时代的较大等效电容。该栅极尖峰电流IP的计较是：电荷必须完整知足开关期间的寄生电容所需。
6 利用实例

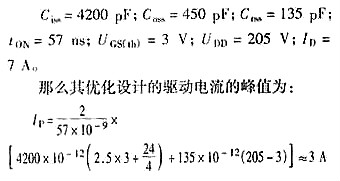

在笔者设想的48V50A电路中接纳双晶体管正激式变更电路，其开关管接纳IXFH24N50，其参数为：
按照如前所述，驱动电压、电流的抱负波形不应当是一条直线，而应当是如图6所示的波形。尝试波形见图7。
7、论断
本文具体先容了MOS管的电路模子、开关进程、输出输出电容、等效电容、电荷存储等对MOS管驱动波形的影响，及按照这些参数对驱动波形的影响停止的驱动波形的优化设想实例，获得了较好的现实结果。
影响MOSFET开关速率除其自身固有Tr,Tf外,另有一个主要的参数:Qg (栅极总静电荷容量).该参数与栅极驱动电路的输出内阻共同组成了一个时辰参数,影响着MOSFET的机能(你主板的MOSFET的栅极驱动电路就集成在IRU3055这块PWM节制芯片内); r6 @0 k" S/ l3 }4 u, r/ W厂家给出的Tr,Tf值,是在栅极驱动内阻小到能够或许或许疏忽的环境下测出的,现实利用中就不一样了,出格是栅极驱动集成在PWM芯片中的电路,从PWM到MOSFET栅极的布线的宽度,长度,城市深入影响MOSFET的机能.若是PWM的输出内阻原来就不低,加上MOS管的Qg又大,那末不管其Tr,Tf若何优异,都能够会大大增添回升和降落的时辰
偶以为,BUCK同步变更器中,高侧MOS管的Qg比RDS等其余参数更主要,别的,栅极驱动内阻与Qg的共同也很主要,必然 水平上便是由它的充电时辰决议高侧MOSFET的开关速率和消耗..
看从哪一个角度动身。电荷泻加快，申明时辰常数大。时辰常数是Ciss与Rgs的乘积。栅源极绝缘电阻大，申明制作工艺节制较好，材料、芯片和管壳封装的外表杂质少，泄电少。时辰常数大，栅源极等效输出电容也大。栅源极等效输出电容，与管芯尺寸成反比并与管芯设想有关。凡是，管芯尺寸大，Ron(导通电阻)小、跨导（增益）大。栅源极等效电容大，会增添开关时辰、降落开关机能、降落任务速率、增添功率消耗。Ciss与电荷注入率成反比，能够还与外加电压有关并具备非线性等。以上，均是在不异前提下的对照。从利用角度动身，划一价钱，大都设想但愿选用3个等效电容（包含Ciss）小的器件。Ciss=Cgd+Cgs，充放电时辰上也有前后，先是Cgs布满，而后是Cgd.。
