测判三极管的口诀

三极管

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种节制电流的半导体器件其感化是把微小旌旗灯号缩小成幅度值较大的电旌旗灯号， 也用作无触点开关。

三极管是半导体根基元器件之一，具备电流缩小感化，是电子电路的焦点元件。三极管是在一块半导体基片上建造两个相距很近的PN结，两个PN结把整块半导体分红三局部，中间局部是基区，两侧局部是发射区和集电区，摆列体例有PNP和NPN两种。

三极管的布局

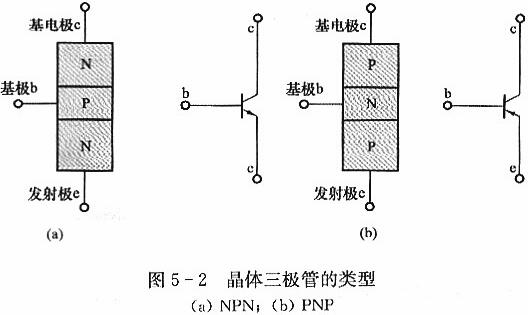

晶体三极管是一种具备两个PN结（集电结、发射结）、三个电极（发射极、基极、集电极）、三个区（发射区、基区、集电区）的半导体器件。按所用半导体资料的差别可分为锗管和硅管；按停止频次可分为超高频管、高频管(≥3MHz)和低频管(<3MHz)；按耗散功率可分为小功率管(<1W)和大功率管(≥1W)；按用处可分为低频缩小管、高频缩小管、开关管、低噪声管、高反压管、复合管等，按PN结的组成差别有NPN、PNP两种范例，以下图

测判三极管的口诀

三极管的管型及管脚的辨别是电子手艺初学者的一项根基功，为了赞助读者敏捷把握测判体例，笔者总结出四句口诀：“三倒置，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”上面让咱们逐句停止诠释吧。

一、三倒置，找基极

大师晓得，三极管是含有两个PN结的半导体器件。按照两个PN结毗连体例差别，能够分为NPN型和PNP型两种差别导电范例的三极管，图1是它们的电路标记和等效电路。

测试三极管要利用万用电表的欧姆挡，并挑选R×100或R×1k挡位。图2绘出了万用电表欧姆挡的等效电路。由图可见，红表笔所毗连的是表内电池的负极，黑表笔则毗连着表内电池的正极。

假设咱们并不晓得被测三极管是NPN型仍是PNP型，也分不清各管脚是甚么电极。测试的第一步是判定哪一个管脚是基极。这时候候，咱们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔倒置丈量它的正、反向电阻，察看表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，别离倒置丈量它们的正、反向电阻，察看表针的偏转角度。在这三次倒置丈量中，必然有两次丈量成果附近：即倒置丈量中表针一次偏转大，一次偏转小；剩下一次必然是倒置丈量前后指针偏转角度都很小，这一次未测的那尽管脚便是咱们要寻觅的基极(参看图1、图2不难懂得它的事理)。

二、 PN结，定管型

找出三极管的基极后，咱们就能够按照基极与别的两个电极之间PN结的方历来肯定管子的导电范例(图1)。将万用表的黑表笔打仗基极，红表笔打仗别的两个电极中的任一电极，若表头指针偏转角度很大，则申明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大

找出了基极b，别的两个电极哪一个是集电极c，哪一个是发射极e呢?这时候候咱们能够用测穿透电流ICEO的体例肯定集电极c和发射极e。

(1) 对NPN型三极管，穿透电流的丈量电路如图3所示。按照这个事理，用万用电表的黑、红表笔倒置丈量南北极间的正、反向电阻Rce和Rec，固然两次丈量中万用表指针偏转角度都很小，但细心察看，总会有一次偏转角度稍大，此时电流的流向必然是：黑表笔→c极→b极→e极→红表笔，电流流向恰好与三极管标记中的箭头标的目标分歧(“顺箭头”)，以是此时黑表笔所接的必然是集电极c，红表笔所接的必然是发射极e。

(2) 对PNP型的三极管，事理也近似于NPN型，其电流流向必然是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管标记中的箭头标的目标分歧，以是此时黑表笔所接的必然是发射极e，红表笔所接的必然是集电极c。

四、测不出，动嘴巴

若在“顺箭头，偏转大”的丈量进程中，若因为倒置前后的两次丈量指针偏转均太小难以辨别时，就要“动嘴巴”了。详细体例是：在“顺箭头，偏转大”的两次丈量中，用两只手别离捏住两表笔与管脚的连系部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的辨别体例便可辨别开集电极c与发射极e。此中人体起到直流偏置电阻的感化，目标是使结果加倍较着。
