场效应mos管

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。首要有两种范例（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。具备输入电阻高（107～1015Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。

场效应管（FET）是操纵节制输入回路的电场效应来节制输入回路电流的一种半导体器件，并以此定名。

由于它仅靠半导体中的大都载流子导电，又称单极型晶体管。FET 英文为Field Effect Transistor，简写成FET。

mos管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是能够或许对换的，他们都是在P型backgate中组成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

场效应管mos管布局与任务道理

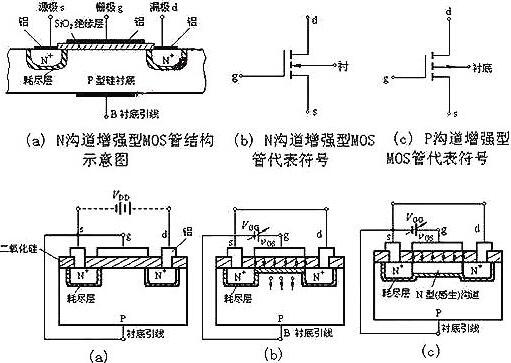

N沟道MOS管布局表现图和标记

场效应mos管三极管分为：加强型（又有N沟道、P沟道之分）及耗尽型（分有N沟道、P沟道）。N沟道加强型MOSFET的布局表现图和标记见上图。此中：电极 D（Drain） 称为漏极，相称双极型三极管的集电极；

电极 G（Gate） 称为栅极，相称于的基极；

电极 S（Source）称为源极，相称于发射极。

场效应mos管N沟道加强型布局

场效应mos管N沟道加强型布局，在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。

场效应mos管N沟道加强型任务道理

（1）vGS对iD及沟道的节建造用

① vGS=0 的环境

从图1(a)能够或许看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不论vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候辰漏极电流iD≈0。

② vGS>0 的环境

若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便产生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。

排斥空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。

（2）导电沟道的组成：

当vGS数值较小，吸收电子的能力不强时，漏——源极之间仍无导电沟道呈现，如图1(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。

起头组成沟道时的栅——源极电压称为开启电压，用VT表现。

下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道组成。这类必须在vGS≥VT时能力组成导电沟道的MOS管称为加强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流产生。

vDS对iD的影响

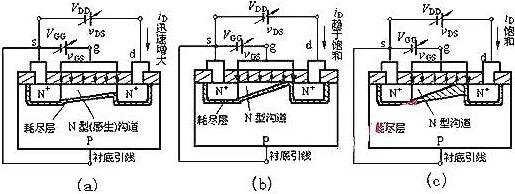

如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。

漏极电流iD沿沟道产生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS

跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端呈现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。由于vDS的增添局部几近全数降落在夹断区，故iD几

乎不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。

场效应mos管N沟道耗尽型的根基布局

（1）布局：

N沟道耗尽型MOS管与N沟道加强型MOS管根基类似。

（2）区分：

耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道产生，而加强型MOS管要在vGS≥VT时才呈现导电沟道。

（3）缘由：

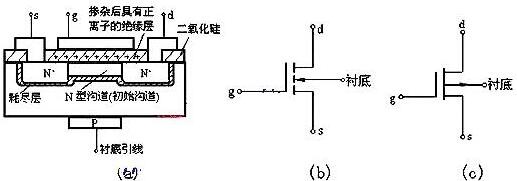

制作N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(制作P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子产生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。

若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0。

场效应mos管P沟道耗尽型任务道理

P沟道MOSFET的任务道理与N沟道MOSFET完整不异，只不过导电的载流子差别，供电电压极性差别罢了。这犹如双极型三极管有NPN型和PNP型一样。

场效应mos管发烧阐发

场效应mos管，做电源设想，或做驱动方面的电路，不免要用到MOS管。MOS管有良多品种，也有良多感化。做电源或驱动的利用，固然便是用它的开关感化。

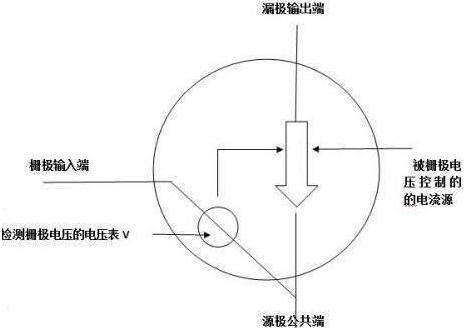

不论N型或P型MOS管，其任务道理实质是一样的。MOS管是由加在输入端栅极的电压来节制输入端漏极的电流。MOS管是压控器件它经由进程加在栅极上的电压节制器件的特征，不会产生像三极管做开关时的因基极电流引发的电荷存储效应，是以在开关操纵中，MOS管的开关速率应当比三极管快。其首要道理如图：

场效应mos管任务道理

在开关电源中经常使用MOS管的漏极开路电路，如图2漏极一成不变地接负载，叫开路漏极，开路漏极电路中不论负载接多高的电压，都能够或许接通和关断负载电流。是抱负的摹拟开关器件。这便是MOS管做开关器件的道理。固然MOS管做开关利用的电路情势比拟多了。

NMOS管的开路漏极电路

在开关电源操纵方面，这类操纵须要MOS管按期导通和关断。比方，DC-DC电源中经常使用的根基降压转换器依靠两个MOS管来履行开关功效，这些开关瓜代在电感里存储能量，尔后把能量开释给负载。咱们常挑选数百kHz甚至1MHz以上的频次，由于频次越高，磁性元件能够或许更小更轻。在普通任务时代，MOS管只相称于一个导体。是以，咱们电路或电源设想职员最关怀的是MOS的最小传导耗损。

咱们常常看MOS管的PDF参数，MOS管束作商接纳RDS(ON)参数来界说导通阻抗，对开关操纵来讲，RDS(ON)也是最重要的器件特征。数据手册界说RDS(ON)与栅极(或驱动)电压VGS和流经开关的电流有关，但对充实的栅极驱动，RDS(ON)是一个绝对静态参数。一向处于导通的MOS管很轻易发烧。别的，渐渐下降的结温也会致使RDS(ON)的增添。MOS管数据手册划定了热阻抗参数，其界说为MOS管封装的半导体结散热能力。RθJC的最简略的界说是结到管壳的热阻抗。

发烧环境以下

1.电路设想的题目，便是让MOS管任务在线性的任务状况，而不是在开关状况。这也是致使MOS管发烧的一个缘由。若是N-MOS做开关，G级电压要比电源高几V，能力完整导通，P-MOS则相反。不完整翻开而压降过大造胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，耗损就象征着发烧。这是设想电路的最隐讳的毛病。

2.频次太高，首若是偶然过度寻求体积，致使频次进步，MOS管上的耗损增大了，以是发烧也加大了。

3.不做好充足的散热设想，电流太高，MOS管标称的电流值，普通须要杰出的散热能力到达。以是ID小于最大电流，也能够发烧严峻，须要充足的赞助散热片。

4.MOS管的选型有误，对功率判定有误，MOS管内阻不充实斟酌，致使开关阻抗增大。

MOS管导通特征

导通的意义是作为开关，相称于开关闭合。NMOS的特征，Vgs大于必然的值就会导通，适合用于源极接地时的环境（低端驱动），只需栅极电压到达4V或10V就能够或许了。PMOS的特征，Vgs小于必然的值就会导通，适合用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够或许很便利地用作高端驱动，但由于导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。

MOS开关管丧失

不论是NMOS仍是PMOS，导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通耗损。挑选导通电阻小的MOS管会减小导通耗损。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。MOS在导通和停止的时辰，必然不是在刹时实现的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。

凡是开关丧失比导通丧失大良多，并且开关频次越快，丧失也越大。导通刹时电压和电流的乘积很大，形成的丧失也就很大。延长开关时候，能够或许减小每次导通时的丧失；下降开关频次，能够或许减小单元时候内的开关次数。这两种方法都能够或许减小开关丧失。

MOS管驱动

跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够或许了。这个很轻易做到，可是，咱们还须要速率。

在MOS管的布局中能够或许看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够或许把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。

第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候辰栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。

上边说的4V或10V是经常使用的MOS管的导通电压，设想时固然须要有必然的余量。并且电压越高，导通速率越快，导通电阻也越小。此刻也有导通电压更小的MOS管用在差别的范畴里，但在12V汽车电子体系里，普通4V导通就够用了。
