小功率场效应管

小功率MOS场效应晶体管，即MOSFET，其原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）操纵电场的效应来节制半导体（S）的场效应晶体管。

小功率场效应管的分类与布局

（一）小功率场效应管的分类

小功率M场效应管也分为结型和绝缘栅型，但凡是首要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET），简称功率MOSFET（Power MOSFET）。结型功率场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。其特色是用栅极电压来节制漏极电流，驱动电路简略，须要的驱动功率小，开关速率快，任务频次高，热稳定性优于GTR，但其电流容量小，耐压低，普通只合用于功率不跨越10kW的电力电子装配。

（二）小功率场效应布局

功率MOSFET的外部布局和电气标记如图1所示；其导通时只要一种极性的载流子（多子）到场导电，是单极型晶体管。导机电理与小功率场效应管管不异，但布局上有较大区分，小功率MOS管是横向导电器件，功率场效应管多数接纳垂直导电布局，又称为VMOSFET（Vertical MOSFET），大大进步了MOSFET器件的耐压和耐电流才能。功率MOSFET为多元集成布局，如国际整流器公司（International Rectifier）的HEXFET接纳了六边形单位；西门子公司（Siemens）的SIPMOSFET接纳了正方形单位。

小功率场效应根基特征

静态特征

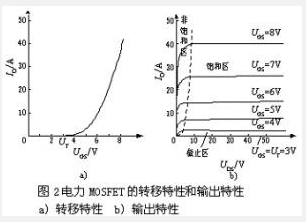

其转移特征和输出特征如图2所示。

漏极电流ID和栅源间电压UGS的干系称为MOSFET的转移特征，ID较大时，ID与UGS的干系类似线性，曲线的斜率界说为跨导Gfs

MOSFET的漏极伏安特征（输出特征）：停止区（对应于GTR的停止区）；饱和区（对应于GTR的缩小区）；非饱和区（对应于GTR的饱和区）。电力MOSFET任务在开关状况，即在停止区和非饱和区之间往返转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力MOSFET的通态电阻具备正温度系数，对器件并联时的均流有益。

静态特征

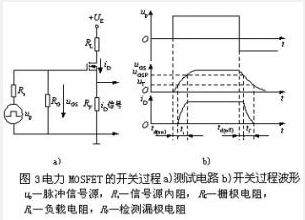

其测试电路和开关进程波形如图3所示。

守旧进程；守旧提早时候td(on) —up前沿时辰到uGS=UT并起头呈现iD的时辰间的时候段；

回升时候tr— uGS从uT回升到MOSFET进入非饱和区的栅压UGSP的时候段；

iD稳态值由漏极电源电压UE和漏极负载电阻决议。UGSP的巨细和iD的稳态值有关，UGS到达UGSP后，在up感化下持续下降直至到达稳态，但iD已稳定。

守旧时候ton—守旧提早时候与回升时候之和。

关断提早时候td(off) —up降落到零起，Cin经由进程Rs和RG放电，uGS按指数曲线降落到UGSP时，iD起头减小为零的时候段。

降落时候tf— uGS从UGSP持续降落起，iD减小，到uGS，关断时候toff—关断提早时候和降落时候之和。

开关速率

MOSFET的开关速率和Cin充放电有很大干系，利用者没法下降Cin，但可下降驱动电路内阻Rs减小时候常数，加速开关速率，MOSFET只靠多子导电，不存在少子贮存效应，因此关断进程很是敏捷，开关时候在10—100ns之间，任务频次可达100kHz以上，是首要电力电子器件中最高的。

场控器件静态时几近不需输出电流。但在开关进程中需对输出电容充放电，仍需必然的驱动功率。开关频次越高，所须要的驱动功率越大。

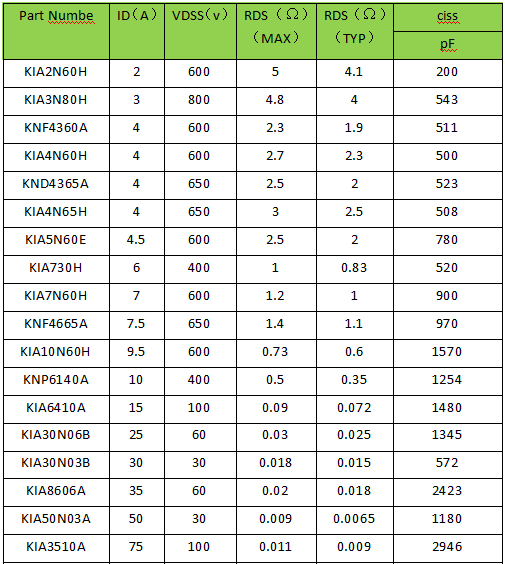

小功率场效应管参数选型表
