MOSFET芯片在建造实现今后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。根据装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。
TO（Transistor Out-line）的中文意义是“晶体管形状”。这是初期的封装规格，比方TO-92，TO-92L，TO-220，TO-252等等都是拔出式封装设想。最近几年来外表贴装市场需要量增大，TO封装也停顿到外表贴装式封装。

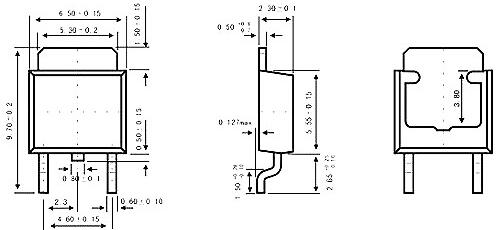

TO252和TO263便是外表贴装封装。此中TO-252又称之为D-PAK，TO-263又称之为D2PAK。
D-PAK封装的MOSFET有3个电极，栅极（G）、漏极（D）、源极（S）。此中漏极（D）的引脚被剪断不必，而是操纵反面的散热板作漏极（D），间接焊接在PCB上，一方面用于输入大电流，一方面经由过程PCB散热。以是PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。
场效应管贴片封装风行的仍是双列直插封装，简称DIP(Dual ln-line Package)。DIP封装在那时具备合适PCB(印刷电路板)的穿孔装置，具备比TO型封装易于对PCB布线和操纵较为便利等一些特色，其封装的布局情势也良多，包含多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP等等。经常操纵于功率晶体管、稳压芯片的封装。

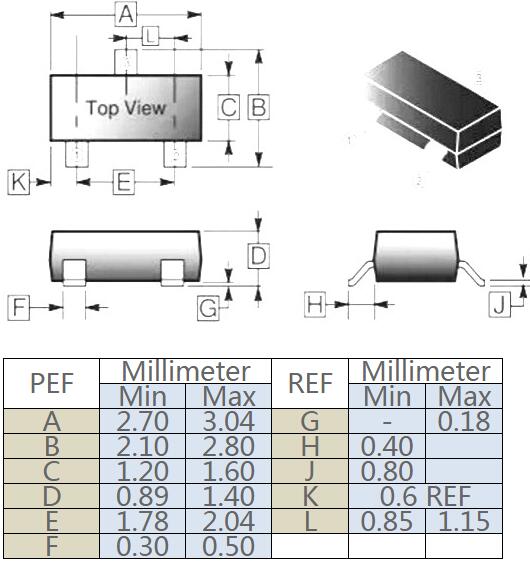

SOT（Small Out-Line Transistor）小形状晶体管封装。这类封装便是贴片型小功率晶体管封装，比TO封装体积小，普通用于小功率MOSFET。罕见的规格如上。
主板上经常操纵四端引脚的SOT-89 MOSFET。

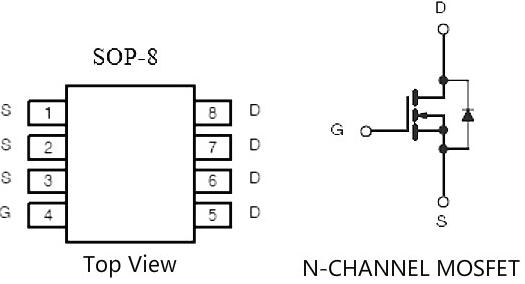

SOP（Small Out-Line Package）的中文意义是“小形状封装”。SOP是外表贴装型封装之一，引脚从封装两侧引出呈海鸥翼状（L 字形）。资料有塑料和陶瓷两种。SOP也叫SOL 和DFP。SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP前面的数字表现引脚数。MOSFET的SOP封装大都接纳SOP-8规格，业界常常把“P”省略，叫SO（Small Out-Line ）。
SO-8接纳塑料封装，不散热底板，散热不良，普通用于小功率MOSFET。
SO-8是PHILIP公司起首开辟的，今后逐步派生出TSOP（薄小形状封装）、VSOP（甚小形状封装）、SSOP（减少型SOP）、TSSOP（薄的减少型SOP）等规范规格。
这些派生的几种封装规格中，TSOP和TSSOP经常操纵于MOSFET封装。
QFN（Quad Flat Non-leaded package）是外表贴装型封装之一，中文叫做四边无引线扁平封装，是一种焊盘尺寸小、体积小、以塑料作为密封资料的新兴外表贴装芯片封装手艺。此刻多称为LCC。QFN这天本电子机器产业会划定的称号。
封装四边设置装备摆设有电极接点，因为无引线，贴装据有面积比QFP小，高度比QFP低。这类封装也称为LCC、PCLC、P－LCC等。QFN原来用于集成电路的封装，MOSFET不会接纳的。Intel提出的整合驱动与MOSFET的DrMOS接纳QFN-56封装，56是指在芯片反面有56个毗连Pin。

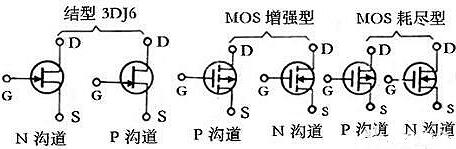

局部贴片场效应管的管脚摆列以下图。别的，咱们］可操纵万用表Rx1k档辨别结型场效应管电极，黑表笔碰触一个电极，红表笔顺次碰触别的两个电极，若两次测出的阻值都很大，则是P沟道且黑表笔接的是栅极。反之，两次阻值均很小，则是N沟道，黑表笔接的也是栅极，但此法不能用于测绝缘栅场效应管。
局部场效应管管脚摆列

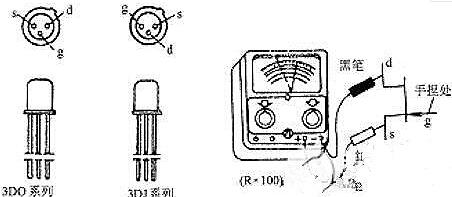

别的，还可用万用表估测结型场效应管的缩小才能，以下图。手捏住栅极后，表针会向左摆动（或向右），但只需有较着摆动申明此管有缩小才能，摆动小，缩小才能弱。因为丈量进g-结电窄上充有少许电荷，每次丈量后要将g-s间短路一下，不然再次测能够表针不动。

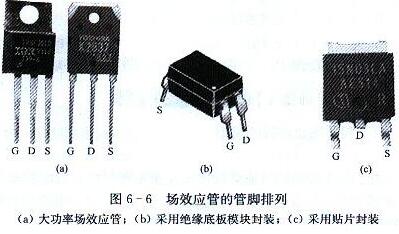

对大功率场效应管，以下图（a）所示，从左至右，管脚摆列根基为G、D、S极（散热片接D极）：接纳绝缘底板模块封装的特种场效应管凡是有四个管脚，以下图示，上面的两个凡是为两个S极（相连），上面的两个别离为G、D极；接纳贴片封装的场效应管，以下图示，散热片是D极，上面的三个脚别离是G、D、S极。
场效应管贴片的品种
