h桥mos管驱动电路
h桥

H桥是一种电子电路，可以或许使其毗连的负载或输出端两头电压反相/电流反向。这类电路可用于机械人及别的实作场所中直流电念头的顺反向节制及转速节制、步进机电节制（双极型步进机电还必须要包罗两个H桥的机电节制器），电能变更中的大局部直流-交换变更器（如逆变器及变频器）、局部直流-直流变更器（推挽式变更器）等，和别的的功率电子装配。

H桥是一个典范的直流机电节制电路，因为它的电路外形酷似字母H，故得名与“H桥”。4个三极管构成H的4条垂直腿，而机电便是H中的横杠。H桥电路，既可以或许分立元器件情势搭建，也可以或许整合到集成电路上。“H桥”的称号发源于其电路，两个并联歧路和一个负载接入/电路输出歧路，看上去构成了形如“H”字母的电路布局。

h桥mos管驱动电路几种情势

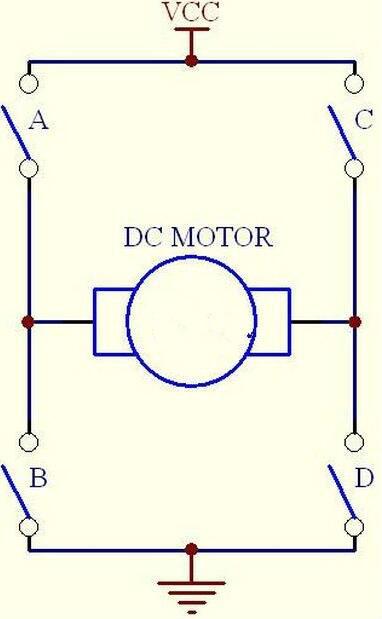

h桥驱动电路是为了直流机电而设想的一种罕见电路，它首要完成直流机电的正反向驱动，其典范电路情势以下：

h桥mos管驱动电路

从图中可以或许看出，其外形近似于字母“H”，而作为负载的直流机电是像“桥”一样架在下面的，以是称之为“ H 桥驱动”。4个开关地点地位就称为“桥臂”。

从电路中不丢脸出，假定开关 A、D接通，机电为正向动弹，则开关B、C接通时，直流机电将反向动弹。从而完成了机电的正反向驱动。

借助这 4 个开关还可以或许发生机电的别的 2 个任务状况： A) 刹车 —— 将B 、D开关(或A、C)接通，则机电惯性动弹发生的电势将被短路，构成障碍活动的反电势，构成“刹车”感化。 B) 惰行 —— 4个开关全数断开，则机电惯性所发生的电势将没法构成电路，从而也就不会发生障碍活动的反电势，机电将惯性动弹较永劫间。

以上只是从道理上描写了H 桥驱动，而现实利用中很少用开关构成桥臂，凡是利用晶体管，因为节制更加便利，速率寿命都擅长有接点的开关(继电器)。

细分上去，晶体管有双极性和MOS管之分，而集成电路只是将它们集成罢了，实在质仍是这两种晶体管，只是为了设想、利用便利、靠得住而做成了一块电路。

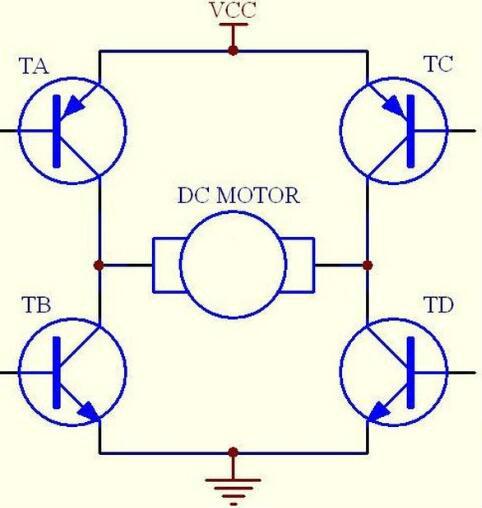

双极性晶体管构成的H桥：

h桥mos管驱动电路

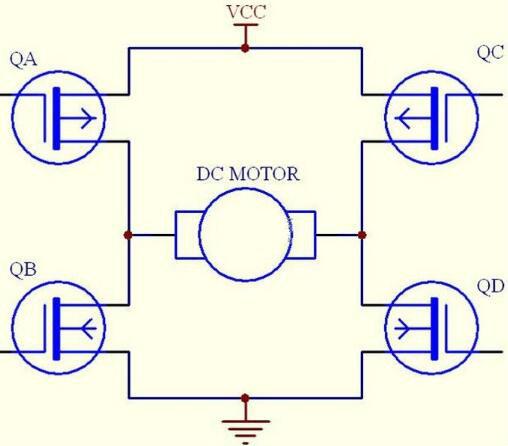

MOS管构成的H桥：

h桥mos管驱动电路

h桥mos管驱动电路道理

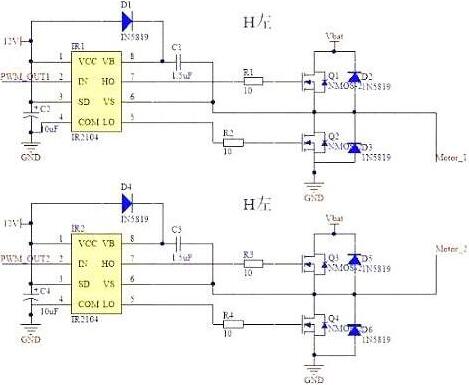

理论驱动电路中凡是要用硬件电路便利地节制开关，机电驱动板首要接纳两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个mos管构成的振荡，全桥电路是四个mos管构成的振荡。此中，IR2104型半桥驱动芯片可以或许驱动高端和低端两个N沟道MOSFET，能供给较大的栅极驱动电流，并具备硬件死区、硬件防同臂导通等服从。

h桥mos管驱动电路
