MOS管 TO-247封装尺寸及形状申明-TO-247封装型号参数-KIA MOS管
信息来历:本站 日期:2018-12-11
MOSFET芯片在建造实现以后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完整的电路。根据装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。
TO247是比拟经常使用的小形状封装,外表贴封装型之一,247是封装规范的序号。罕见的TO-247AC和TO-247AD应当都是vishay的称号。TO-247封装尺寸介于模块与单管之间,能封装大局部的电子元器件,TO247普通为非绝缘封装,TO-247的管子普通用在大功率的POWER中,用作开关管的话,它的耐压和电流会比拟大一点。海飞乐手艺无限公司的TO247封装在二极管、三极管、MOSFET、IGBT、可控硅、电源模块、整流桥、功率电阻等范畴工艺与手艺已趋于完美。
1、散热器要滑腻平坦,无毛刺、无铁销、无赃物,查抄散热器上的螺丝孔无毛刺;
2、涂覆导热硅脂:给TO247模块DBC底板上涂覆一薄层导热硅脂(DBC底板很平坦,导热硅脂涂敷量不宜多),导热硅脂涂覆厚度小于50μm,尽可能涂覆平均,这是最重要的一点;
3、拆卸,模块安排于准确地位,将两个螺钉先装上不要加力;一手按住模块一手给,第一个螺钉少量加力;接着给第二个螺钉加力,能够一次加力到位;再给第一个螺钉加力到位,实现散热器上的拆卸。
元器件的封装对机能的影响并不大,只是形状根据终真个须要要设想。下面是SOT-247封装与其余封装的一些对照。以是建造元件封装焊盘尺寸、孔的尺寸差别,3个焊盘间距也差别.空间留的巨细也差别.注重,SOT-227封装也有两脚封装..两脚封装便是打消了中间脚.
(一)TO-247封装与TO-3P封装的辨别
TO-247封装与TO-3P封装都是3引脚输入的,外面的裸芯片(即电路图)是能够完整一样的,以是功效及机能根基一样,最多是散热及不变性稍有影响。因为差别的终端须要,以是须要差别的形状罢了。比方此刻的手机MP3越做越薄,越做越小,那末下面的芯片只能接纳小型形状的,以是就请求一样的功效下的IC形状要小。
(二)TO-220封装和TO-247封装的辨别

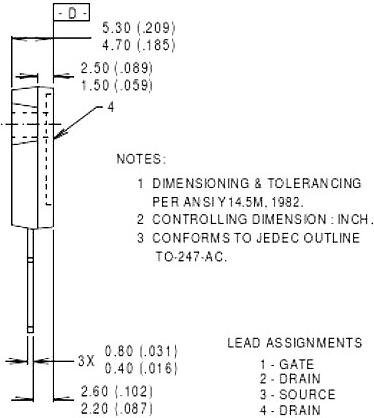

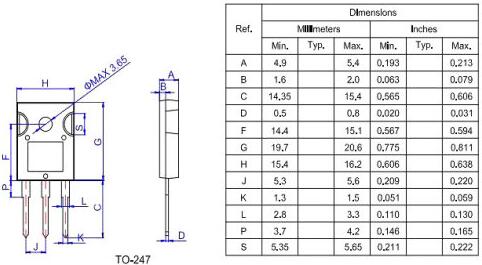

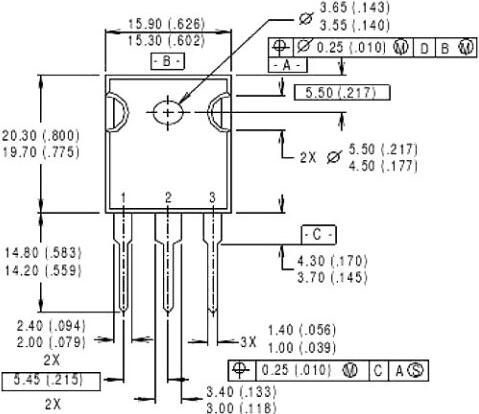

TO247封装脚距:5.56mm;宽度:15.8mm;管脚最大宽度:1.29mm
TO220封装脚距:2.54mm,宽为5.08mm ;管脚最大宽度:1.29mm
