功率MOSFET任务道理

功率MOSFET是从小功率MOS管睁开来的。但在布局上，它们之间相差很大，为了更好地懂得功率MOSFET的机理，起首来回忆一下小功率场效应管的机理。以下以N沟道加强型小功率MOSFET的布局来申明MOS管的道理。

功率MOSFET,电流

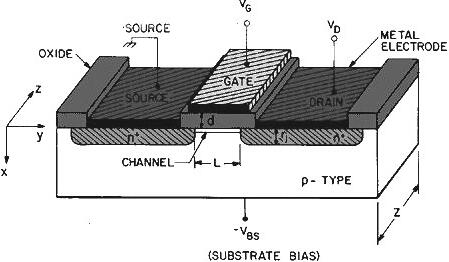

N沟道加强型小功率MOSFET的布局表现图

N沟道加强型MOS管是把一块低搀杂的P型半导体作为衬底，在衬底下面用分散的体例组成两各重搀杂的N＋区，而后在P型半导体上天生很薄的一层二氧化硅绝缘层，而后在两个重搀杂的N+区上端用光刻的体例刻蚀掉二氧化硅层，显现N+区，最初在两个N+区的外表和它们之间的二氧化硅外表用蒸发或溅射的体例喷涂一层金属膜，这三块金属膜组成了MOS管的三个电极，别离称为源极(S)、栅极(G)和漏极(D)。

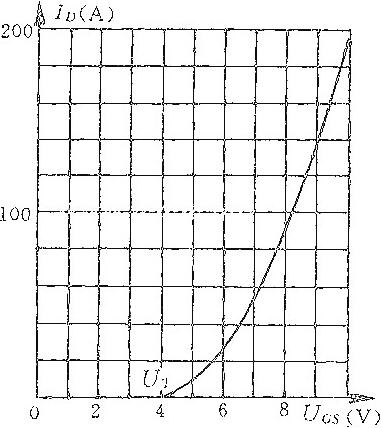

MOSFET的特征能够或许用转移特征曲线和漏极输入特征曲线来表征。转移特征是指在漏源之间的电压UDS在某一牢固值时，栅极电压UGS与绝对应的漏极电流ID之间的干系曲线。图3是某种场效应管的转移特征。

功率MOSFET,电流

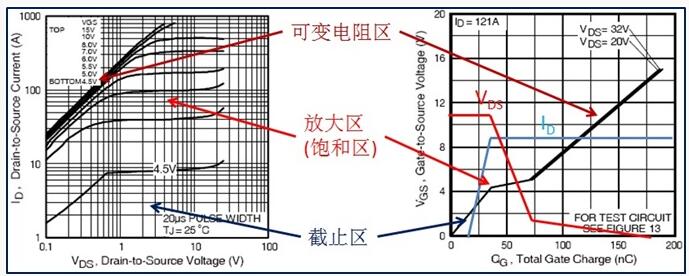

图MOS管的漏极输入特征场效应晶体管的输入特征能够或许分别为四个地区：可变电阻区、停止区、击穿区和恒流区。可变电阻区（UDS）

在这个地区内，UDS增添时，ID线性增添。在导电沟道靠近夹断时，增添变缓。在低UDS分隔夹断电压较大时，MOS管相称于一个电阻，此电阻跟着UGS的增大而减小。停止区（UGS）

击穿区在相称大的漏－源电压UDS地区内，漏极电流类似为一个常数。当UDS加小道必然数值今后，漏极PN结爆发击穿，泄电流快速增大，曲线上翘，进入击穿区。饱和区（UDS>UGS-UT）在上述三个地区保卫的地区即为饱和区，也称为恒流区或缩小区。功率MOSFET利用在开关电源和逆变器等功率变更中，便是任务在停止区和击穿区两个区。

功率MOSFET布局特征

图中MOSFET的布局是不适合利用在大功率的场合，启事是两个方面的。一方面是布局上小功率MOSFET三个电极在一个立体上，沟道不能做得很短，沟道电阻大。别的一方面是导电沟道是由外表感应电荷组成的，沟道电流是外表电流，要加大电流容量，就要加大芯片面积，如许的布局要做到很大的电流能够或许性也很小。

为了遏止MOSFET的载流本领太小和导通电阻大的困难，在大功率MOSFET中凡是接纳两种手艺，一种是将数百万个小功率MOSFET单胞并联起来，前进MOSFET的载流本领。别的一种手艺便是对MOSFET的布局中断改良，接纳一种垂直V型槽布局。图3是V型槽MOSFET布局剖面图。

功率MOSFET,电流

图3V型槽MOSFET布局剖面图在该布局中，漏极是从芯片的反面引出，以是ID不是沿芯片程度标的目的勾当，而是自重搀杂N区（源极S）解缆，颠末P沟道流入轻搀杂N漂移区，最初垂直向下到达漏极D。电流标的目的如图中箭头所示，由于畅通截面积增大，以是能颠末大电流。在不异的电流密度下，体积也大大削减。

功率MOSFET电流详解

凡是，在功率MOSFET的数据表中的第一页，列出了持续漏极电流ID，脉冲漏极电流IDM，雪崩电流IAV的额外值，而后对很多电子工程师来讲，他们对这些电流值的界说和在现实的设想进程中，它们若何影响体系和若何拔取这些电流值，经常感应猜疑不解，本文将体系的论述这些题目,并申了然在现实的利用进程中若何斟酌这些身分，最初给出了拔取它们的准绳。

持续漏极电流

持续漏极电流在功率MOSFET的数据表中表现为ID。对功率MOSFET来讲，凡是持续漏极电流ID是一个计较值。

当器件的封装和芯片的巨细必然时，如对底部有袒露铜皮的封装DPAK，TO220，D2PAK，DFN5*6等，那末器件的结到袒露铜皮的热阻RθJC是一个肯定值，按照硅片许可的最大任务结温TJ和袒露铜皮的温度TC，为常温25℃，就能够或许获得器件许可的最大的功耗PD：

当功率MOSFET流过最大的持续漏极电流时，发生最大功耗为PD：

功率MOSFET

是以，二式联立，能够或许获得最大的持续漏极电流ID的计较公式：

此中，RDS(ON)_TJ(max)为在最大任务结温TJ下，功率MOSFET的导通电阻；凡是，硅片许可的最大任务结温为150℃。

以是，持续漏极电流ID是基于硅片最大许可结温的计较值，不是一个真实的丈量值，并且是基于TC=25℃的计较值。RqJC，TC，这里的C: Case，是袒露铜皮，不是塑料外壳，现实利用中TC远远高于25℃，有些利用乃至高达120℃以上，是以ID只具备必然的参考代价。别的，持续的额外电流还要受封装身分的限定：出格是底部具备袒露铜皮的封装。

封装限定凡是是指毗连线的电流处置才能,导线直径对流过的电流也有必然的限定。对额外的毗连线的电流限定，经常利用体例是基于毗连线的融化温度。这并不准确的缘由在于：当毗连线温度大于220℃时，会致使外壳塑料的融化分化。在很多情况下，硅电阻高于线的电阻的10倍以上，大部分热发生于硅的外表，最热的点在硅片上，并且结温凡是要低于220oC, 是以不会存在毗连线融化题目，毗连线的融化只要在器件破坏的时辰才会发生。

有袒露铜皮器件在封装进程中硅片经由进程焊料焊在框架上，焊猜中的氛围和硅片与框架焊接的平坦度会使部分的毗连电阻散布不平均，经由进程毗连线毗连硅片的管脚，在毗连线和硅片连系处会发生较高的毗连电阻，是以现实的基于封装限定持续漏极电流会小于基于最大结温计较的电流。

在数据表中，对持续漏极电流有二种标示法,差别的公司接纳差别的体例：

(1) 数据表的表中，标示基于最大结温的计较值,凡是在数据表底部的的正文中，申明基于封装限定的最大的持续漏极电流，以下图所示，202A和75A。

(2) 间接在数据表的表中，标示基于封装限定的持续漏极电流，而不再利用正文，以下面AON6590数据表中，标示的便是封装限定的电流。

丈量器件的热阻，凡是是将器件装置在一个1平方英寸2oz的铜皮的PCB上，对底部有袒露铜皮的封装，等效热阻模子如图1所示。若是不袒露铜皮的封装，如SOT23，SO8等，图1中的RqJC凡是要转变为RqJL，RqJL便是结到管脚的热阻，这个管脚是芯片外部与衬底相连的阿谁管脚。

功率MOSFET,电流

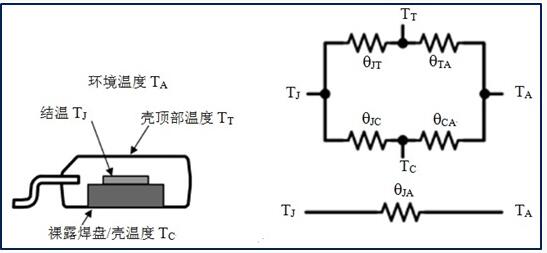

等效热阻模子

RqJA是器件装在必然尺寸的PCB板丈量的值，不是只靠器件自身零丁散热时的测试值。现实的利用中，凡是RqJT+RqTA>>RqJC+RqCA，器件结到情况的热阻凡是类似为：RqJA=RqJC+RqCA。热阻肯定了就能够或许用公式计较功率MOSFET的电流值持续漏极电流ID，当情况温度下降时，计较ID的值响应也会下降。

袒露铜皮的封装，利用RqJC或RqJA来校核功率MOSFET的结温，凡是能够或许增大散热器，进步器件经由进程电流的才能。底部不袒露铜皮的封装，利用RqJL或RqJA来校核功率MOSFET的结温，其散热的才能首要受限于晶片到PCB的热阻。

数据表中ID只斟酌导通消耗，在现实的设想进程中，要计较功率MOSFET的最大功耗包含导通消耗、开关消耗、寄生二极管的消耗等，而后再据功耗和热阻来校核结温，保障其结温小于最大的许可值，最好有必然的裕量。

脉冲漏极电流

脉冲漏极电流在功率MOSFET的数据表中标示为IDM，对这个电流值，要连系缩小特征来懂得它的界说。

功率MOSFET任务也能够或许任务在饱和区，即缩小区恒流状况，此时，电流遭到沟道内电子数目的限定，转变漏极电压不能增添畅通电流。功率MOSFET从缩小区进入稳态任务可变电阻区，此时，VGS驱动电压对应的的缩小恒流状况的漏极电流远弘远于体系的最大电流，是以在导通进程中，功率MOSFET要颠末Miller平台区，此时Miller平台区的的电压VGS对应着体系的最大电流。

而后Miller电容的电荷全数断根后，VGS的电压才渐渐增添，进入到可变电阻区，最初，VGS不变在最大的栅极驱动电压，Miller平台区的电压和体系最大电流的干系必须知足功率MOSFET的转移任务特征或输入特征。

功率MOSFET,电流

MOSFET输入特征

对某一个值的VGS1，在转移任务特征或输入特征的电流为ID1，器件不能够或许流过大于ID1的电流，转移任务特征或输入特征限定着功率MOSFET的最大电流值。功率MOSFET任务在线性区时，最大的电流遭到VGS的限定，也便是最大的电流IDM和最大的VGS要知足功率MOSFET的转移任务特征或输入特征限定：

功率MOSFET,电流

此中，gfsFS为跨导。

功率MOSFET

转移任务特征

器件任务在线性区，功耗为电流和压降乘积，是以发生较大功耗，此电流该参数反应了器件能够或许处置的脉冲电流的才能，脉冲电流要远高于持续的直流电流。IDM任务在持续的状况下，永劫间任务在大功率之下，功率MOSFET的结温能够或许会超越规模，将致使器件生效。在脉冲的状况下，瞬态的热阻小于稳态热阻，能够或许知足电流规模更大。

这也标明，数据表中功率MOSFET的脉冲漏极电流额外值IDM对应着器件许可的最大的VGS，在此前提下器件任务在饱和区，即缩小区恒流状况时，器件能够或许经由进程的最大漏极电流，一样，最大VGS的和IDM也要知足功率MOSFET的转移任务特征或输入特征。

温度下降依靠于脉冲宽度、脉冲间的时候距离、散热状况、和脉冲电流波形和幅度。纯真知足脉冲电流不超越IDM下限并不能保障结温不跨越最大许可值，要参考热性能和刹时热阻，来估量脉冲电流下结温，也便是最大的脉冲漏极电流IDM还要知足最大结温的限定，是以IDM要知足二个前提：

(1) 在必然的脉冲宽度下，基于功率MOSFET的转移任务特征或输入特征的真实的单脉冲最大电流丈量值；数据表中，VGS=10V，260us电流脉冲时，真实的单脉冲的电流丈量值。

(2)在必然的脉冲宽度下，基于瞬态的热阻和最大结温的计较值。数据表中，脉冲宽度取260us。
