功率MOS管

MOSFET是较常利用的一类功率器件。“MOSFET”是英文MetalOxideSemicoductorFieldEffectTransistor的缩写，译成中文是“金属氧化物半导体场效应管”。它是由金属、氧化物(SiO2或SiN)及半导体三种资料制成的器件。所谓功率MOSFET(PowerMOSFET)是指它能输入较大的任务电流(几安到几十安)，用于功率输入级的器件。功率MOSFET可分为加强型和耗尽型，按沟道分又可分为N沟道型和P沟道型。

做开关电源，经常利用功率MOSFET。普通而言，MOS管束造商接纳RDS(ON)参数来界说导通阻抗;对ORing FET利用来讲，RDS(ON)也是最首要的器件特征。数据手册界说RDS(ON)与栅极(或驱动)电压VGS和流经开关的电流有关，但对充实的栅极驱动，RDS(ON)是一个绝对静态参数。

若设想职员试图开辟尺寸最小、本钱最低的电源，低导通阻抗更是更加的首要。在电源设想中，每一个电源经常须要多个ORing MOS管并行任务，须要多个器件来把电流传递给负载。在很多环境下，设想职员必须并联MOS管，以有效下降RDS(ON)。在DC电路中，并联电阻性负载的等效阻抗小于每一个负载零丁的阻抗值。比方，两个并联的2Ω电阻相称于一个1Ω的电阻。是以，普通来讲，一个低RDS(ON)值的MOS管，具有大额外电流，就能够或许让设想职员把电源中所用MOS管的数量减至起码。

除RDS(ON)以外，在MOS管的挑选进程中还有几个MOS管参数也对电源设想职员很是首要。很多环境下，设想职员应当紧密亲密存眷数据手册上的宁静任务区(SOA)曲线，该曲线同时描写了漏极电流和漏源电压的干系。根基上，SOA界说了MOSFET能够或许宁静任务的电源电压和电流。在ORing FET利用中，重要题目是：在"完整导通状况"下FET的电流传递才能。现实上无需SOA曲线也能够或许取得漏极电流值。

粉碎功率MOS管功率五种形式

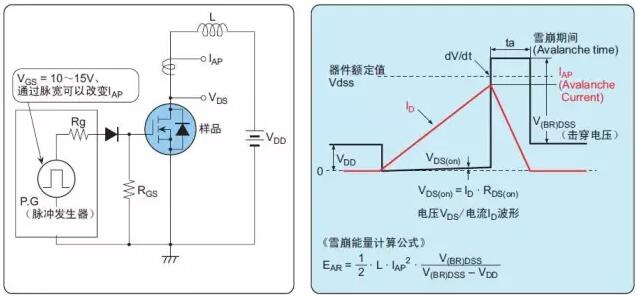

第一种：雪崩

若是在漏极-源极间外加超越器件额外VDSS的电涌电压，并且到达击穿电压V(BR)DSS （按照击穿电流其值差别），并超越必然的能量后就产生粉碎的景象。

在介质负载的开关运转断开时产生的回扫电压，或由漏磁电感产生的尖峰电压超越功率MOSFET的漏极额外耐压并进入击穿区而致使粉碎的形式会引发雪崩粉碎。

典范电路：

功率MOS管

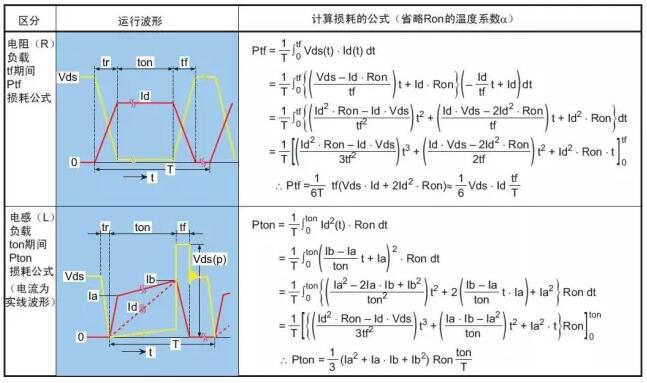

第二种：器件发烧粉碎

由超越宁静地区引发发烧而致使的。发烧的缘由分为直流功率和瞬态功率两种。

直流功率缘由：外加直流功率而致使的消耗引发的发烧

●导通电阻RDS(on)消耗（低温时RDS(on)增大，致使必然电流下，功耗增添）

●由泄电流IDSS引发的消耗（和其余消耗比拟极小）

瞬态功率缘由：外加单触发脉冲

●负载短路

●开关消耗（接通、断开） *（与温度和任务频次是相干的）

●内置二极管的trr消耗（高低桥臂短路消耗）（与温度和任务频次是相干的）

器件一般运转时不产生的负载短路等引发的过电流，构成刹时部分发烧而致使粉碎。别的，因为热量不相配或开关频次太高使芯片不能一般散热时，延续的发烧使温度超越沟道温度致使热击穿的粉碎。

功率MOS管

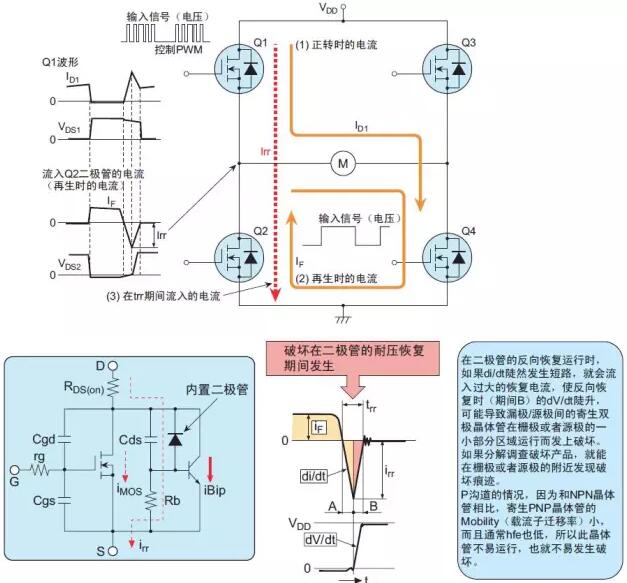

第三种：内置二极管粉碎

在DS端间组成的寄生二极管运转时，因为在Flyback时功率MOSFET的寄生双极晶体管运转，致使此二极管粉碎的形式。

功率MOS管

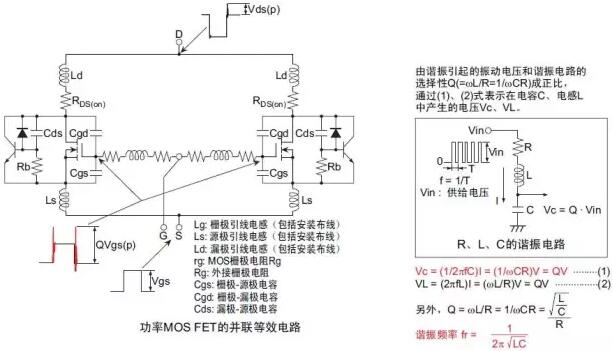

第四种：由寄生振荡致使的粉碎

此粉碎体例在并联时特别轻易产生

在并联功率MOS FET时未拔出栅极电阻而间接毗连时产生的栅极寄生振荡。高速频频接通、断开漏极-源极电压时，在由栅极-漏极电容Cgd(Crss)和栅极引脚电感Lg构成的谐振电路上产生此寄生振荡。当谐振前提(ωL=1/ωC)建立时，在栅极-源极间外加远弘远于驱动电压Vgs(in)的振动电压，因为超越栅极-源极间额外电压致使栅极粉碎，或接通、断开漏极-源极间电压时的振动电压经由过程栅极-漏极电容Cgd和Vgs波形堆叠致使正向反应，是以能够会因为误举措引发振荡粉碎。

功率MOS管
