理论驱动电路中通常要用硬件电路便利地节制开关，机电驱动板首要接纳两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个mos管构成的振荡，全桥电路是四个mos管构成的振荡。此中，IR2104型半桥驱动芯片能够或许驱动高端和低端两个N沟道MOSFET，能供给较大的栅极驱动电流，并具备硬件死区、硬件防同臂导通等服从。利用两片IR2104型半桥驱动芯片能够或许构成无缺的直流机电H桥式驱动电路，并且IR2104代价昂贵，服从完美，输出功率绝对HIP4082较低，此打算接纳较多。
H桥驱动道理图
别的，由于驱动电路能够或许会发生较大的回灌电流，为防止对单片机发生影响，最好用断绝芯片断绝，断绝芯片拔取有良多体例，如2801等，这些芯片常做节制总线驱动器，感化是前进驱动能力，知足必然前提后，输出与输出不异，可遏制数据单向传输，即单片机旌旗灯号能够或许到驱动芯片，反过去不行。
以下图中所示为一个典范的直流机电节制电路。电路得名于“H桥驱动电路”是由于它的外形酷似字母H。4个三极管构成H的4条垂直腿，而机电便是H中的横杠（注重：下图及随后的两个图都只是表现图，而不是完全的电路图，此中三极管的驱动电路不画出来）。
如图所示，H桥式机电驱动电路包含4个三极管和一个机电。要使机电运行，必须导通对角线上的一对三极管。按照差别三极管对的导通环境，电流能够或许会从左至右或从右至左流过机电，从而节制机电的转向。
H桥驱动电路

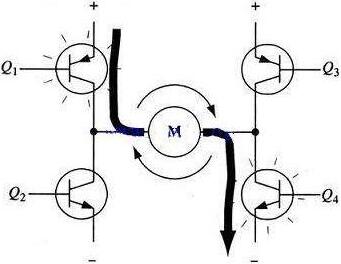

要使机电运行，必须使对角线上的一对三极管导通。比方，如图2所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过机电，而后再经Q4回到电源负极。按图中电流箭头所示，该流向的电流将驱动机电顺时针动弹。当三极管Q1和Q4导通时，电流将从左至右流过机电，从而驱动机电按特定标的目的动弹（机电四周的箭头唆使为顺时针标的目的）。
H桥电路驱动机电顺时针动弹
下图所示为另外一对三极管Q2和Q3导通的环境，电流将从右至左流过机电。当三极管Q2和Q3导通时，电流将从右至左流过机电，从而驱动机电沿另外一标的目的动弹（机电四周的箭头表现为逆时针标的目的）。
H桥驱动机电逆时针动弹
驱动机电时，保障H桥上两个同侧的三极管不会同时导通很是主要。若是三极管Q1和Q2同时导通，那末电流就会从正极穿过两个三极管间接回到负极。此时，电路中除三极管外不其余任何负载，是以电路上的电流就能够或许到达最大值（该电流仅受电源机能限定），乃至烧坏三极管。基于上述缘由，在现实驱动电路中通常要用硬件电路便利地节制三极管的开关。

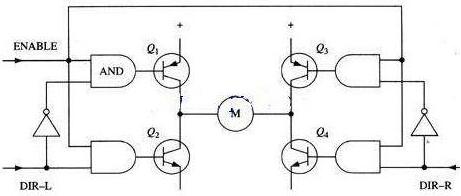

改良电路在根基H桥电路的根本上增添了4个与门和2个非门。4个与门统一个“使能”导通旌旗灯号相接，如许，用这一个旌旗灯号就能够节制全部电路的开关。而2个非门经由过程供给一种标的目的输人，能够保障任什么时辰候在H桥的同侧腿上都只需一个三极管能导通。（与本节后面的表现图一样，图4所示也不是一个完全的电路图，出格是图中与门和三极管间接毗连是不能普通任务的。）
具备使能节制和标的目的逻辑的H桥电路

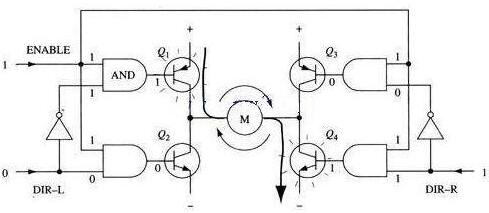

接纳以上体例，机电的运行就只须要用三个旌旗灯号节制：两个标的目的旌旗灯号和一个使能旌旗灯号。若是DIR-L旌旗灯号为0，DIR-R旌旗灯号为1，并且使能旌旗灯号是1，那末三极管Q1和Q4导通，电流从左至右流经机电（如图5所示）;若是DIR-L旌旗灯号变为1，而DIR-R旌旗灯号变为0，那末Q2和Q3将导通，电流则反向流过机电。
使能旌旗灯号与标的目的旌旗灯号的利用
现实利用的时辰，用分立元件建造H桥是很费事的，幸亏此刻市道上有良多封装好的H桥集成电路，接上电源、机电和节制旌旗灯号就能够利用了，在额外的电压和电流内利用很是便利靠得住。下图是两张分立元件的H桥驱动电路：
跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够了。这个很轻易做到，可是，咱们还须要速率。
在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
MOS管驱动电路第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候 栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当 挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。
