同步整流是接纳通态电阻极低的公勤奋率MOSFET，来取代整流二极管以下降整流耗损的一项新手艺。它能大大进步DC/DC变更器的效力并且不存在由肖特基势垒电压而形成的死区电压。

同步整流的根基电路布局

功率MOSFET属于电压节制型器件，它在导通时的伏安特征呈线性干系。勤奋率MOSFET做整流器时，请求栅极电压必须与被整流电压的相位坚持同步能力完成整流功效，故称之为同步整流。

PS7516和PS7616是锂电池升压输入5V1A,2A的同步整流升压典范IC，FP6717，FP6716也是锂电池升压输入5V3A，5V2A中的佼佼者。

同步整流mos任务道理

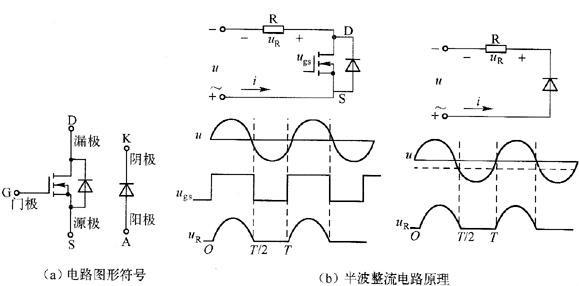

同步整流mos任务道理祥情入以下：图下(a）所示为N沟道功率MOS管构成的同步整流管SR和SBD整流二极管的电路图形标记，整流二极管有两个极：即阳极A和阴极K。功率MOS管有三个极：即漏极D、源极S和门极G。在用做同步整流管时，将功率MOS管反接操纵，即源极S接电源正端，相称于二极管的阳极A；

漏极D接电压负端，相称于二极管的阴极K；当功率MOS管在门极G旌旗灯号的感化下导通时，电流电源极S流向漏极D。而功率MOS管作为开关操纵时，漏极D接电源正端，源极S接电压负端；导通时，相称于开关闭合，电流由漏极D流向源极S。

同步整流,同步整流mos任务道理

同步整流管和整流二极管

同步整流管SR及整流二极管构成的半波整流电路如上图（b）所示。当SR的门极驱动电压ug，与正弦波电源电压仍同步变更时，则负载R上获得的是与二极管整流电路不异的半波正弦波电压波形1fR。

同步整流管的源一漏极之间有寄生的体二极管，另有输入结电容，驱动旌旗灯号加在门极和源极（G-S）之间，是一种可控的开关器件。皿关断时，电流依然能够由体二极管畅通。不过m体二极管的正向导通压降和反向规复时辰都比SBD大很多，是以，一旦电流流过SR的体二极管，则整流耗损将较着增添。

因为同步整流是由可控的三端半导体开关器件来完成的，是以必须要有合适必然时序干系的门极驱动旌旗灯号去节制它，使其像一个二极管一样地导通和关断。驱动体例对银的全体机能影响很大，是以，门极驱动旌旗灯号经常是设想同步整流电路时必须要处理的重要题目。比方，SR守旧过早或关断过晚，都能够形成短路，而守旧过晚或关断过早又能够使SR的体二极管导通，使整流耗损和器件应力增大。

综上所述，当功率MOS管反接时能够作为SR操纵，其特色以下：

（1）SR是一个可控的三极开关器件，在门极和源极之间加人驱动旌旗灯号时，能够节制功率MOS管源极S和漏极D之间的通/断。

（2）门极驱动旌旗灯号和源极电压同步，如源极其高电日常平凡，驱动旌旗灯号也是高电平则MOS管导通；反之，源极其低电日常平凡，驱动旌旗灯号也是低电平，则MOS管关断；如许就天然完成了整流，并且电流也只能由源极s流向漏极D。因为是经由过程门极旌旗灯号和源极电压同步来完成整流的，是以把这类整流体例称为同步整流。

（3）用于PWM开关转换器中的同步整流管SD取代SBD作为整流管或续流任务时，必须保障门极有准确的节制时序，使其任务与PWM开关转换器的主开关管同步调和任务。是以差别的开关转换器主电路，其同步整流管的节制时序也是差别的。同步整流开关管的节制时序将在前面停止先容。

（4）在功率MOS管反接的环境下，其固有的体二极管极性倒是正向的。偶然要操纵它先导通，以便过渡到功率MOS管进入整流状况。但因为体二极管的正向压降较大，经常不但愿它导通或导通时问太长。

为甚么要操纵同步整流手艺

电子手艺的成长，使得电路的任务电压愈来愈低、电流愈来愈大。低电压任务有益于下降电路的全体功率耗损，但也给电源设想提出了新的困难。

开关电源的耗损重要由3局部构成：功率开关管的耗损，高频变压器的耗损，输入端整流管的耗损。在低电压、大电流输入的环境下，整流二极管的导通压降较高，输入端整流管的耗损尤其凸起。快规复二极管（FRD）或超快规复二极管（SRD）可达1.0～1.2V，即便接纳高压降的肖特基二极管（SBD），也会发生约莫0.6V的压降，这就致使整流耗损增大，电源效力下降。

举例申明，条记本电脑遍及接纳3.3V乃至1.8V或1.5V的供电电压，所耗损的电流可达20A。此时超快规复二极管的整流耗损已靠近乃至跨越电源输入功率的50%。即便接纳肖特基二极管，整流管上的耗损也会到达（18%～40%）PO，占电源总耗损的60%以上。是以，传统的二极管整流电路已没法知足完成低电压、大电流开关电源高效力及小体积的须要，成为限制DC/DC变更器进步效力的瓶颈。
