MOS管选型技能

挑选到一款准确的MOS管,能够或许很好地节制出产制作本钱,最为首要的是,为产物婚配了一款最得当的元器件,这在产物将来的利用进程中,将会充实阐扬其“螺丝钉”的感化,确保装备取得最高效、最稳定、最耐久的利用成果。那末面临市道上满目琳琅的MOS管,该若何挑选呢?上面,咱们就分7个步骤来论述MOS管的选型请求。

MOS管是电子制作的根基元件,但面临差别封装、差别特征、差别品牌的MOS管时,该若何决议?有不费心、省力的挑选体例?


起首是肯定N、P沟道的挑选

MOS管有两种布局情势,即N沟道型和P沟道型,布局不一样,利用的电压极性也会不一样,是以,在肯定挑选哪一种产物前,起首须要肯定接纳N沟道仍是P沟道MOS管。

MOS管选型技能

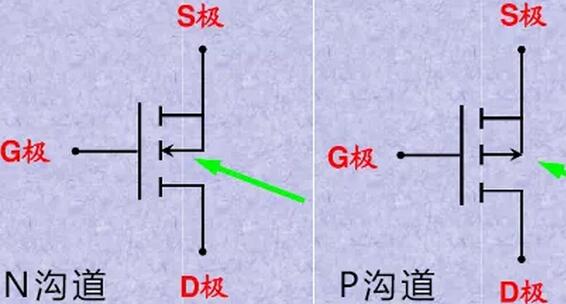

MOS管的两种布局:N沟道型和P沟道型

在典范的功率利用中,当一个MOS管接地,而负载毗连到支线电压上时,该MOS管就组成了高压侧开关。在高压侧开关中,应接纳N沟道MOS管,这是出于对封锁或导通器件所需电压的斟酌。


当MOS管毗连到总线及负载接地时,就要用高压侧开关。凡是会在这个拓扑中接纳P沟道MOS管,这也是出于对电压驱动的斟酌。

要挑选适合利用的器件,必须肯定驱动器件所需的电压,和在设想中最简略单纯履行的体例。


第二步是肯定电压

额外电压越大,器件的本钱就越高。从本钱角度斟酌,还须要肯定所需的额外电压,即器件所能蒙受的最大电压。按照理论经历,额外电压该当大于支线电压或总线电压,普通会留出1.2~1.5倍的电压余量,如许能力供给充足的掩护,使MOS管不会生效。

就挑选MOS管而言,必须肯定漏极至源极间能够或许蒙受的最大电压,即最大VDS。因为MOS管所能蒙受的最大电压会随温度变更而变更,设想职员必须在全部任务温度规模内测试电压的变更规模。额外电压必须有充足的余量笼盖这个变更规模,确保电路不会生效。

别的,设想工程师还须要斟酌其余宁静身分:如由开关电子装备(罕见有机电或变压器)引发的电压瞬变。别的,差别利用的额外电压也有所差别;凡是便携式装备选用20V的MOS管,FPGA电源为20~30V的MOS管,85~220V AC利用时MOS管VDS为450~600V。



第三步为肯定电流

肯定完电压后,接上去要肯定的便是MOS管的电流。需按照电路布局来决议,MOS管的额外电流应是负载在一切情况下都能够或许蒙受的最大电流;与电压的情况类似,MOS管的额外电流必须能知足体系发生尖峰电流时的须要。电流的肯定需从两个方面动手:持续情势和脉冲尖峰。在持续导通情势下,MOS管处于稳态,此时电流持续经由进程器件。脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。一旦肯定了这些前提下的最大电流,只要间接挑选能蒙受这个最大电流的器件便可。


选好额外电流后,还必须计较导通消耗。在现实情况下,MOS管并不是抱负的器件,因为在导电进程中会有电能消耗,也便是导通消耗。MOS管在“导通”时就像一个可变电阻,由器件的导通电阻RDS(ON)所肯定,并随温度而明显变更。器件的功率消耗PTRON=Iload2×RDS(ON)计较(Iload:最大直流输入电流),因为导通电阻会随温度变更,是以功率耗费也会随之按比例变更。对MOS管施加的电压VGS越高,RDS(ON)就会越小;反之RDS(ON)就会越高。


对体系设想职员来讲,这就须要折衷衡量。对便携式设想来讲,接纳较低的电压便可(较为遍及);而对产业设想来讲,可接纳较高的电压。须要注重的是,RDS(ON)电阻会跟着电流轻细回升。


手艺对器件的特征有着严重影响,因为有些手艺在进步最大VDS(漏源额外电压)时常常会使RDS(ON)增大。对如许的手艺,若是筹算降落VDS和RDS(ON),那末就得增添晶片尺寸,从而增添与之配套的封装尺寸及相干的开辟本钱。业界现有好几种试图节制晶片尺寸增添的手艺,此中最首要的是沟道和电荷均衡手艺。


第四步是肯定热请求

在肯定电流以后,就要计较体系的散热请求。设想职员必须斟酌两种差别的情况:最坏情况和实在情况。倡议接纳针对最坏情况的计较成果,因为这个成果供给更大的宁静余量,能确保体系不会生效。在MOS管的材料表上另有一些须要注重的丈量数据,比方封装器件的半导体结与情况之间的热阻,和最大的结温。


器件的结温即是最大情况温度加上热阻与功率耗散的乘积,即结温=最大情况温度+(热阻×功率耗散)。按照这个方程可解出体系的最大功率耗散=I2×RDS(ON)。

因为设想职员已肯定将要经由进程器件的最大电流,是以能够或许计较出差别温度下的RDS(ON)。值得注重的是,在处置简略热模子时,设想职员还必须斟酌半导体结/器件外壳及外壳/情况的热容量;即请求印刷电路板和封装不会当即升温。


雪崩击穿(指半导体器件上的反向电压跨越最大值,并组成强电场使器件内电流增添)组成的电流将耗散功率,使器件温度降落,并且有能够或许破坏器件。半导体公司城市对器件停止雪崩测试,计较其雪崩电压,或对器件的妥当性停止测试。

计较额外雪崩电压有两种体例;一是统计法,别的一是热计较。而热计较因为较为合用而取得普遍接纳。除计较外,手艺对雪崩效应也有很大影响。比方,晶片尺寸的增添会进步抗雪崩能力,终究进步器件的妥当性。对终究用户而言,这象征着要在体系中接纳更大的封装件。


第五步是肯定开关机能

挑选MOS管的最初一步是肯定其开关机能。影响开关机能的参数有良多,但最首要的是栅极/漏极、栅极/源极及漏极/源极电容。因为在每次开关时都要对这些电容充电,会在器件中发生开关消耗;MOS管的开关速率也是以被降落,器件效力随之降落;此中,栅极电荷(Qgd)对开关机能的影响最大。


为计较开关进程中器件的总消耗,设想职员必须计较守旧进程中的消耗(Eon)和封锁进程中的消耗(Eoff),进而推导出MOS管开关总功率:Psw=(Eon+Eoff)×开关频次。

MOS管选型技能

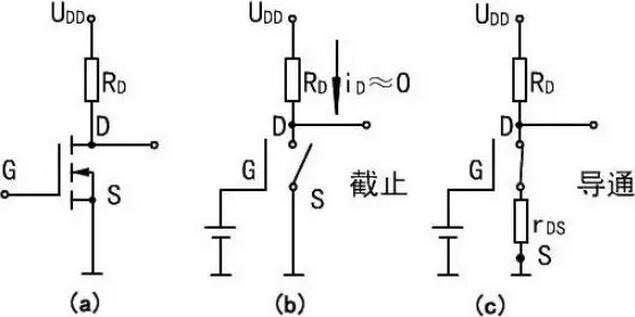

加强型NMOS管组成的开关电路


第六步为封装身分考量

差别的封装尺寸MOS管具备差别的热阻和耗散功率,须要斟酌体系的散热前提和情况温度(如是不是有风冷、散热器的外形和巨细限定、情况是不是封锁等身分),根基准绳便是在保障功率MOS管的温升和体系效力的前提下,拔取参数和封装更通用的功率MOS管。


罕见的MOS管封装有:

①拔出式封装:TO-3P、TO-247、TO-220、TO-220F、TO-251、TO-92;


②外表贴装式:TO-263、TO-252、SOP-8、SOT-23、DFN5*6、DFN3*3;

MOS管选型技能

TO封装MOS管


差别的封装情势,MOS管对应的极限电流、电压和散热成果城市不一样,简略先容以下。

TO-3P/247:是中高压、大电流MOS管经常利用的封装情势,产物具备耐压高、抗击穿能力强等特色,适于中压大电流(电流10A以上、耐压值在100V以下)在120A以上、耐压值200V以上的场合中利用。


TO-220/220F:这两种封装款式的MOS管表面差未几,能够或许交换利用,不过TO-220背部有散热片,其散热成果比TO-220F要好些,价钱绝对也要贵些。这两个封装产物适于中压大电流120A以下、高压大电流20A以下的场合利用。


TO-251:该封装产物首要是为了降落本钱和减少产物体积,首要利用于中压大电流60A以下、高压7N以下情况中。


TO-92:该封装只要高压MOS管(电流10A以下、耐压值60V以下)和高压1N60/65在接纳,首要是为了降落本钱。


TO-263:是TO-220的一个变种,首要是为了进步出产效力和散热而设想,撑持极高的电流和电压,在150A以下、30V以上的中压大电流MOS管中较为多见。


TO-252:是今朝支流封装之一,合用于高压在7N以下、中压在70A以下情况中。


SOP-8:该封装一样是为降落本钱而设想,普通在50A以下的中压、60V摆布的高压MOS管中较为多见。


SOT-23:适于几A电流、60V及以下电压情况中接纳,其又分有大体积和小体积两种,首要辨别在于电流值差别。


第七步要挑选好品牌

MOS管的出产企业良多,大抵说来,首要有西欧系、日系、韩系、台系、国产几大系列。


西欧系代表企业:IR、ST、仙童、安森美、TI、PI、英飞凌等;


日系代表企业:东芝、瑞萨、新电元等;


韩系代表企业:KEC、AUK、美格纳、森名浩、威士顿、信安、KIA等;


台系代表企业:APEC、CET;


国产代表企业:吉林华微、士兰微、华润华晶、东光微、深爱半导体等。


在这些品牌中,以西欧系企业的产物品种最全、手艺及机能最优,从机能成果斟酌,是为MOS管的首选;以瑞萨、东芝为代表的日系企业也是MOS管的高端品牌,一样具备很强的合作上风;这些品牌也是市道上被仿冒最多的。别的,因为品牌代价、手艺上风等缘由,西欧系和日系品牌企业的产物价钱也常常较高。


韩国和中国台湾的MOS管企业也是行业的首要产物供给商,不过在手艺上,要稍弱于西欧及日系企业,但在价钱方面,较西欧及日系企业更具上风;性价比绝对高良多。


而在中国大陆,一样活泼着一批外乡企业,他们借助更低的本钱上风和更快的客户办事呼应速率,在中低端及细分范畴具备很强的合作力,局部完成了国产替换;今朝也在不时打击高端产物线,以知足外乡客户的须要。别的,外乡企业还经由进程本钱运作,胜利收买了安世半导体等国际着名的功率器件公司,将更好地知足外乡对功率器件的须要。


总结

小到选N型仍是P型、封装范例,大到MOSFET的耐压、导通电阻等,差别的利用须要一成不变,工程师在挑选MOS管时,必然要根据电路设想须要及MOS管任务场合来拔取适合的MOS管,从而取得最好的产物设想休会。固然,在斟酌机能的同时,本钱也是挑选的身分之一,只要高性价比的产物,能力让工程师设想的产物在品德与收益中到达均衡。

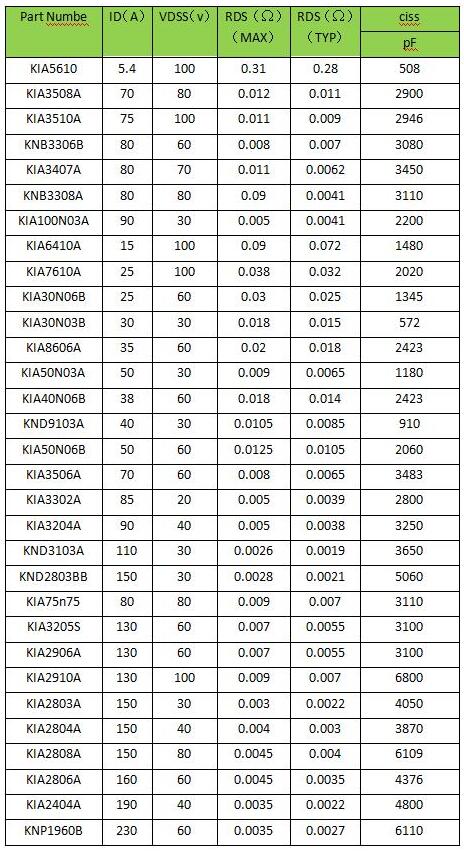

MOS管选型表
