MOS电路为单极型集成电路，又称为MOS集成电路，它接纳金属－氧化物半导体场效应管(Metal Oxide Semi-conductor Field Effect Transistor,缩写为MOSFET)制作，其首要特色是布局简略、制作便利、集成度高、功耗低，但速率较慢。
MOS集成电路又分为PMOS(P-channel Metal Oxide Semiconductor，P沟道金属氧化物半导体)、NMOS(N-channel Metal Oxide Semiconductor，N沟道金属氧化物半导体)和CMOS(Complement Metal Oxide Semiconductor，复合互补金属氧化物半导体)等范例。
MOS电路中利用最广泛的为CMOS电路，CMOS数字电路中，利用最广泛的为4000、4500系列，它岂但合用于通用逻辑电路的设想，并且综合机能也很好，它与TTL电路一路成为数字集成电路中两大支流产物。CMOS数字集成电路电路首要分为4000（4500系列）系列、54HC/74HC系列、54HCT/74HCT系列等，现实上这三大系列之间的引脚功效、摆列挨次是不异的，只是某些参数差别罢了。
比方，74HC4017与CD4017为功效不异、引脚摆列不异的电路，前者的任务速率高，任务电源电压低。4000系列中今朝最常用的是B系列，它接纳了硅栅工艺和双缓冲输入布局。
Bi-CMOS是双极型CMOS（Bipolar-CMOS）电路的简称，这类门电路的特色是逻辑局部接纳CMOS布局，输入级接纳双极型三极管，是以兼有CMOS电路的低功耗和双极型电路输入阻抗低的长处。

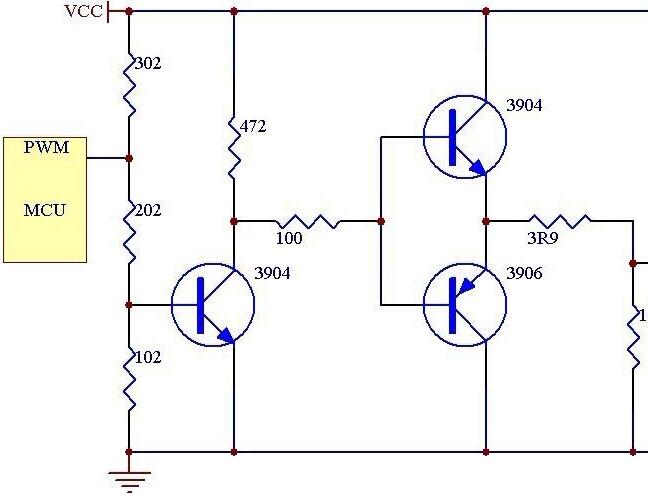

当利用5V电源，这时候辰辰候若是利用传统的图腾柱布局，因为三极管的be有0.7V摆布的压降，致使现实终究加在gate上的电压只要4.3V。这时候辰辰候，咱们选用标称gate电压4.5V的MOS管就存在必然的危险。一样的题目也发生在利用3V或其余高压电源的场所。
输入电压并不是一个牢固值，它会跟着时辰或其余身分而变更。这个变更致使PWM电路供给给MOS管的驱动电压是不不变的。为了让MOS管在高gate电压下宁静，良多MOS管内置了稳压管强行限定gate电压的幅值。在这类环境下，当供给的驱动电压跨越稳压管的电压，就会引发较大的静态功耗。同时，若是简略的用电阻分压的道理下降gate电压，就会显现输入电压比拟高的时辰，MOS管任务杰出，而输入电压下降的时辰gate电压缺乏，引发导通不够完全，从而增添功耗。
在一些节制电路中，逻辑局部利用典范的5V或3.3V数字电压，而功率局部利用12V乃至更高的电压。两个电压接纳共地体例毗连。这就提出一个请求，须要利用一个电路，让高压侧能够或许有用的节制高压侧的MOS管，同时高压侧的MOS管也一样会晤对1和2中提到的题目。在这三种环境下，图腾柱布局没法知足输入请求，而良多现成的MOS驱动IC，仿佛也不包罗gate电压限定的布局。

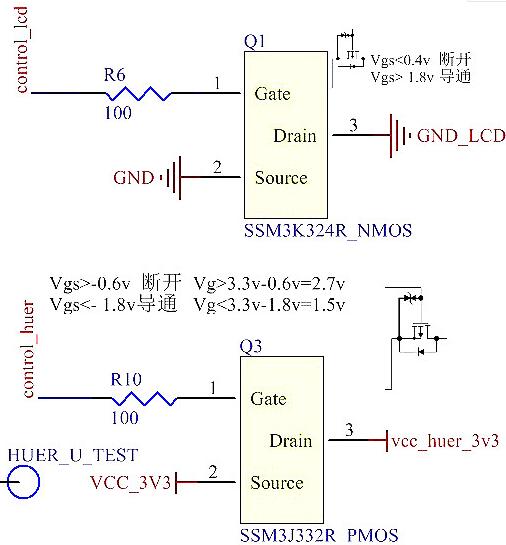

下图是两种P沟道MOS管开关电路利用：此中第一种NMOS管为高电平导通，低电平截断，Drain端接前面电路的接地端；第二种为P沟道MOS管开关电路，为高电平断开，低电平导通，Drain端接前面电路的VCC端。
金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，柵极上加有充足的正电压(源极接地)时，柵极下的N型硅外表显现P型反型层，成为跟尾源极和漏极的沟道。修改栅压能够修改沟道中的电子密度，从而修改沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。
假定N型硅衬底外表不加栅压就已存在P型反型层沟道，加上得当的偏压，能够使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。
P沟道MOS晶体管的空穴迁徙率低，因此在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值通俗偏高，哀告有较高的任务电压。它的供电电源的电压巨细和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在P沟道MOS管开关电路(见N沟道金属—氧化物—半导体集成电路)显现今后，大都已为NMOS电路所代替。
只是，因PMOS电路工艺简略，代价廉价，有些中规模和小规模数字节制电路仍接纳PMOS电路手艺。PMOS的特征，Vgs小于必然的值就会导通，适合用于源极接VCC时的环境（高端驱动）。可是，当然PMOS能够很便利地用作高端驱动，但因为导通电阻大，代价贵，交换品种少等启事，在高端驱动中，凡是仍是利用NMOS。
一般任务时，P沟道加强型MOS管的衬底必需与源极相连，而漏心极的电压Vds应为负值，以保障两个P区与衬底之间的PN结均为反偏，同时为了在衬底顶外表附近组成导电沟道，栅极对源极的电压Vgs也应为负。
1．Ｖds≠Ｏ的环境导电沟道组成今后，ＤＳ间加负向电压时，那末在源极与漏极之间将有漏极电流Ｉd畅通，并且Ｉd随Vds而增添．Ｉd沿沟道发生的压降使沟道上各点与栅极间的电压不再相称，该电压减弱了栅极中负电荷电场的感化，使沟道从漏极到源极逐步变窄．当Ｖds增大到使Ｖgd＝Ｖgs（TH），沟道在漏极附近显现预夹断．
2．导电沟道的组成（Ｖds＝0）当Vds=0时，在栅源之间加负电压Vgs，因为绝缘层的存在，故不电流，可是金属栅极被补充电而堆积负电荷，Ｎ型半导体中的多子电子被负电荷排挤向体内活动，外表留下带正电的离子，组成耗尽层，跟着Ｇ、Ｓ间负电压的增添，耗尽层加宽，当Vgs增大到必然值时，衬底中的空穴（少子）被栅极中的负电荷接收到外表，在耗尽层和绝缘层之间组成一个Ｐ型薄层，称反型层，这个反型层就组成漏源之间的导电沟道，这时候辰辰的Ｖgs称为开启电压Vgs（th），Vgs到Vgs（th）后再增添，衬底外表感到的空穴越多，反型层加宽，而耗尽层的宽度却不再变更，如许咱们能够用Vgs的巨细节制导电沟道的宽度。
