电动车节制器75N75型号参数及封装-MOS在电动车节制器中的利用-KIA MOS管
信息来历：本站 日期：2018-12-04
75NF75是N沟道加强型功率场状况特点不变、疾速的效应晶体管开关速率，低热阻，经常使用于电信和计较机利用。
RDS(ON)=12.5m? @VGS=10V
超低栅电荷（典范的90纳米）
疾速互换才能
指定雪崩能量
改良的dv/dt才能，坚忍性高
产物型号：KIA75NF75
任务体例：80A/80V
漏源电压：80V
栅源电压：±25V
持续泄电流：80A/70A
脉冲泄电流：340A
雪崩电流：20A
雪崩动力:410MJ
最大功耗:240W/100W

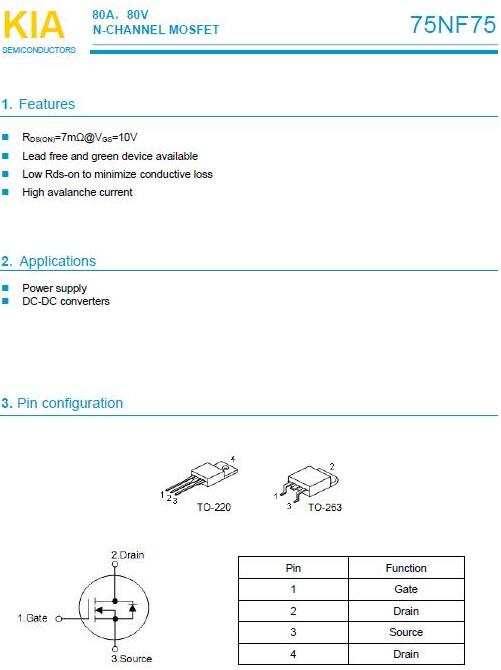

检查概况，请点击下图。
守旧进程、导通状况、关断进程、停止状况、击穿状况。
MOS首要消耗包含开关消耗（守旧进程和关断进程），导通消耗，停止消耗（泄电流引发的，这个疏忽不计），另有雪崩能量消耗。电动车节制器场效应管只需把这些消耗节制在MOS蒙受规格以内，MOS即会普通任务，超越蒙受规模，即产生破坏。
而开关消耗常常大于导通状况消耗，特别是PWM没完整翻开，处于脉宽调制状况时（对应电动车的起步加快状况），而最高缓慢状况常常是导通消耗为主。
电动车节制器场效应管简略来讲机电是靠MOS的输入电流来驱动的，输入电流越大（为了避免过流烧坏MOS管，节制器无限流掩护），机电扭矩就强，加快就无力。
咱们电动车节制器场效应管和泛泛cmos集成电路中的小功率mos布局是不一样的。小功率mos是平面型布局。而电动车上上用的功率mos是平面布局。平面型布局是指，mos栅极，源级和漏级都在芯片外表（或说正面），而沟道也在芯片外表横向摆列。（咱们罕见的教科书的先容mos道理普通都是拿平面布局先容）。而功率mos的平面布局（沟道是深槽平面布局）是栅极和源级引线从芯片正面引出（实在栅极也不在外表而是外部，只是比拟接近外表），而漏级是从芯片反面引出（实在全部芯片反面都是漏级毗连在一路的，全部个漏级用焊接资料间接焊接在金属板上，便是mos的金属背板，普通是铜镀锡的），以是咱们见到的mos普通金属板和中间引脚（便是漏级）是完整导通的（有些特别的封装是能够做到金属板和中间脚绝缘的）。
功率mos外部从漏级到源级是有一个二极管的，这个二极管根基上一切的功率mos都具备，和它自身布局有关系（不须要零丁制作，设想自身就有）。固然能够经由过程转变设想制作工艺，不造出这个二极管。可是这会影响芯片功率密度，要做到一样耐压和内阻，须要更大的芯片面积（由于布局差别）。大师只是晓得这回事就好了。
咱们所见的电动车节制器场效应管，实在外部由不计其数个小mos管并联而成（现实数目普通是上千万个，和芯片面积和工艺有关）。若是在任务中，有一个或几个小管短路，则全部mos表现为短路，固然大电流短路mos能够间接烧断了（偶然表现为金属板和玄色塑封间开裂），又表现为开路。大师能够会想这上千万个小mos应当很轻易呈现一个或几个坏的吧，实在真没那末轻易，今朝的制作工艺根基保障了这些小单元各类参数高度分歧性。
它们的各类开关举措几近完整分歧，固然终究烧坏时，必定有先蒙受不了的小管先坏。以是管子的不变性和制作工艺密不可分，差的工艺能够致使这些小管的参数不那末分歧。偶然一点小的工艺缺点（比方一个1um乃至更小的颗粒若是在关头地位）常常会形成全部芯片（缺点地点的管芯）报废。
