封装，即埋没工具的属性和实现细节，仅对外公然接口，节制在法式中属性的读和点窜的拜候级别；将笼统取得的数据和步履（或功效）相连系，构成一个无机的全体，也便是将数据与操纵数据的源代码停止无机的连系，构成“类”，此中数据和函数都是类的成员。在电子方面，封装是指把硅片上的电路管脚，用导线接引到外部讨论处，以便与别的器件毗连。
在面向工具编程中，封装（encapsulation）是将工具运转所需的资本封装在法式工具中——根基上，是体例和数据。工具是“发布其接口”。其余附加到这些接口上的工具不须要关怀工具实现的体例便可利用这个工具。这个观点便是“不要告知我你是怎样做的，只需做就能够了。”工具能够看做是一个自我包罗的原子。工具接口包罗了大众的体例和初始化数据。
今朝罕见的封装有两种，一种是电动玩具内罕见的，玄色长得像蜈蚣的 DIP 封装，另外一为采办盒装 CPU 时罕见的 BGA 封装。至于其余的封装法，另有初期 CPU 利用的 PGA（Pin Grid Array；Pin Grid Array）或是 DIP 的改进版 QFP（塑料方形扁平封装）等。因为有太多种封装法，以下将对 DIP 和 BGA 封装做先容。
起重要先容的是双排直立式封装（Dual Inline Package；DIP），从下图能够看到接纳此封装的 IC芯片在双排接脚下，看起来会像条玄色蜈蚣，让人印象深入，此封装法为最早接纳的 IC 封装 手艺，具备本钱昂贵的上风，合适小型且不需接太多线的芯片。可是，因为大多接纳的是塑料，散热结果较差，没法知足现行高速芯片的请求。是以，利用此封装的，大多是耐久不衰的芯片，以下图中的 OP741，或是对运作速率没那末请求且芯片较小、接孔较少的 IC 芯片。
左图的 IC 芯片为 OP741，是罕见的电压削减器。右图为它的剖面图，这个封装是以金线将芯片接到金属接脚（Leadframe）。（Source ：左图 Wikipedia、右图 Wikipedia）
至于球格阵列（Ball Grid Array，BGA）封装，和 DIP 比拟封装体积较小，可等闲的放入体积较小的装配中。另外，因为接脚位在芯片下方，和 DIP 比拟，可包容更多的金属接脚。
相称合适须要较多接点的芯片。可是，接纳这类封装法本钱较高且毗连的体例较庞杂，是以大多用在高单价的产物上。
左图为接纳 BGA 封装的芯片。右图为利用覆晶封装的 BGA 表现图。（Source： 左图 Wikipedia）步履装配鼓起，新手艺跃上舞台
可是，利用以上这些封装法，会花费掉相称大的体积。像此刻的步履装配、穿着装配等，须要相称多种元件，若是各个元件都自力封装，组合起来将花费很是大的空间，是以今朝有两种体例，可知足削减体积的请求，别离为 SoC（System On Chip）和 SiP（System In Packet）。
在聪明型手机刚鼓起时，在各大财经杂誌上皆可发明 SoC 这个名词，可是 SoC 事实是甚么工具？简略来讲，便是将原来差别功效的 IC，整合在一颗芯片中。藉由这个体例，不但能够削减体积，还能够削减差别 IC 间的间隔，晋升芯片的计较速率。至于建造体例，便是在 IC 设想阶段时，将各个差别的 IC 放在一路，再透过先前先容的设想流程，建造成一张光罩。
可是，SoC 并非只要长处，要设想一颗 SoC 须要相称多的手艺共同。IC 芯片各自封装时，各有封装外部掩护，且 IC 与 IC 间的间隔较远，比拟不会产生交互搅扰的景象。可是，当将一切 IC 都包装在一路时，便是恶梦的起头。IC 设想厂要从原来的纯真设想 IC，变成领会并整合各个功效的 IC，增添工程师的使命量。另外，也会碰到良多的状态，像是通信芯片的高频讯号能够会影响其余功效的 IC 等景象。
另外，SoC 还须要取得其余厂商的 IP（intellectual property）受权，能力将别人设想好的元件放到 SoC 中。因为建造 SoC 须要取得整颗 IC 的设想细节，能力做成完全的光罩，这同时也增添了 SoC 的设想本钱。也许会有人质疑何不本身设想一颗就行了呢？因为设想各类 IC 须要大批和该 IC 相干的常识，只要像 Apple 如许多金的企业，才有估算能从各驰名企业挖角顶尖工程师，以设想一颗全新的 IC，透过协作受权仍是比自行研发划算多了。
作为替换计划，SiP 跃上整合芯片的舞台。和 SoC 差别，它是采办各家的 IC，在最初一次封装这些 IC，如斯便少了 IP 受权这一步，大幅削减设想本钱。另外，因为它们是各自自力的 IC，相互的搅扰水平大幅降落。

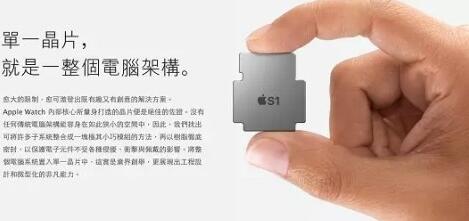

Apple Watch 接纳 SiP 手艺将全部电脑架构封装成一颗芯片，不但知足希冀的效力还削减体积，让手錶有更多的空间放电池。（Source：Apple 官网）
接纳 SiP 手艺的产物，最驰名的非 Apple Watch 莫属。因为 Watch 的外部空间太小，它没法接纳传统的手艺，SoC 的设想本钱又太高，SiP 成了重要之选。藉由 SiP 手艺，不但可削减体积，还可拉近各个 IC 间的间隔，成为可行的折中计划。下图便是 Apple Watch 芯片的布局图，能够看到相称多的 IC 包罗在此中。

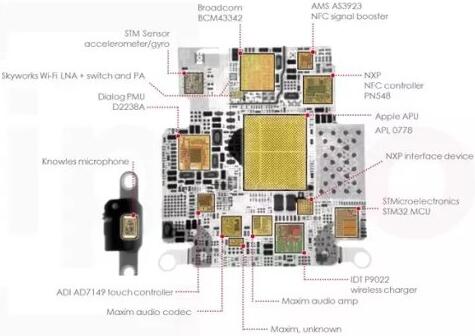

Apple Watch 中接纳 SiP 封装的 S1 芯片外部设置装备摆设图。（Source：chipworks）
实现封装后，便要进入测试的阶段，在这个阶段便要确认封装完的 IC 是不是有普通的运作，准确无误今后便可出货给组装厂，做成咱们所见的电子产物。至此，半导体财产便实现了全部出产的使命。
TO（Transistor Out-line）的中文意义是“晶体管形状”。这是初期的封装规格，比方TO-92，TO-92L，TO-220，TO-252等等都是拔出式封装设想。最近几年来外表贴装市场需要量增大，TO封装也停顿到外表贴装式封装。

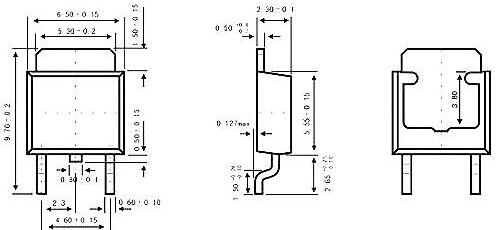

TO252和TO263便是外表贴装封装。此中TO-252又称之为D-PAK，TO-263又称之为D2PAK。
D-PAK封装的MOSFET有3个电极，栅极（G）、漏极（D）、源极（S）。此中漏极（D）的引脚被剪断不必，而是利用反面的散热板作漏极（D），间接焊接在PCB上，一方面用于输入大电流，一方面经由过程PCB散热。以是PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。
芯片封装风行的仍是双列直插封装，简称DIP(Dual ln-line Package)。DIP封装在那时具备合适PCB(印刷电路板)的穿孔装置，具备比TO型封装易于对PCB布线和操纵较为便利等一些特色，其封装的布局情势也良多，包罗多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP等等。经常使用于功率晶体管、稳压芯片的封装。

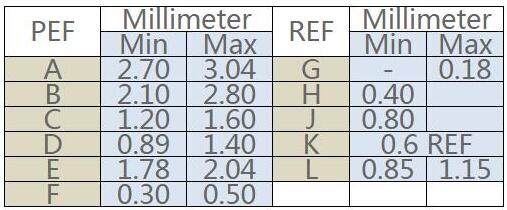

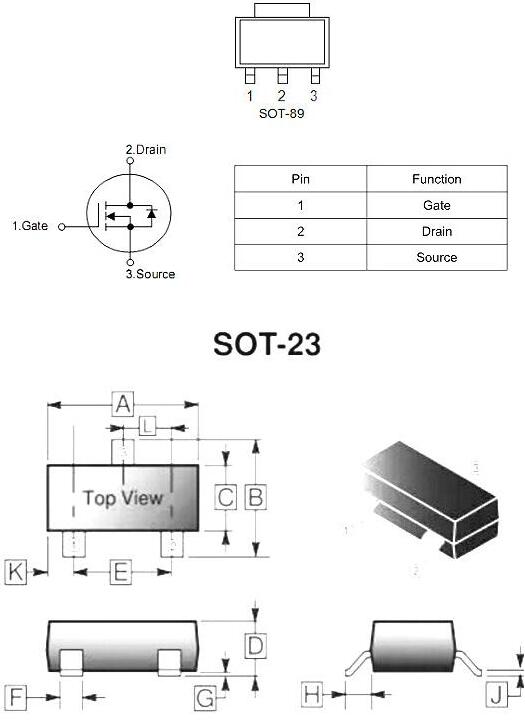

SOT（Small Out-Line Transistor）小形状晶体管封装。这类封装便是贴片型小功率晶体管封装，比TO封装体积小，普通用于小功率MOSFET。罕见的规格如上。
主板上经常使用四端引脚的SOT-89 MOSFET。

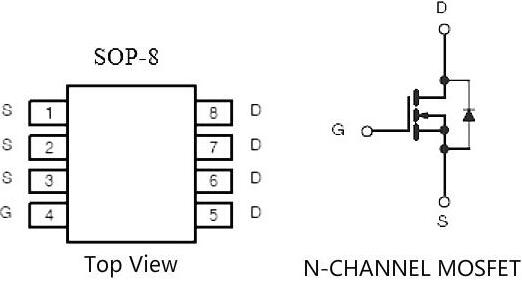

SOP（Small Out-Line Package）的中文意义是“小形状封装”。SOP是外表贴装型封装之一，引脚从封装两侧引出呈海鸥翼状（L 字形）。资料有塑料和陶瓷两种。SOP也叫SOL 和DFP。SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP前面的数字表现引脚数。MOSFET的SOP封装大都接纳SOP-8规格，业界常常把“P”省略，叫SO（Small Out-Line ）。
SO-8接纳塑料封装，不散热底板，散热不良，普通用于小功率MOSFET。
SO-8是PHILIP公司起首开辟的，今后逐步派生出TSOP（薄小形状封装）、VSOP（甚小形状封装）、SSOP（削减型SOP）、TSSOP（薄的削减型SOP）等规范规格。
这些派生的几种封装规格中，TSOP和TSSOP经常使用于MOSFET封装。
QFN（Quad Flat Non-leaded package）是外表贴装型封装之一，中文叫做四边无引线扁平封装，是一种焊盘尺寸小、体积小、以塑料作为密封资料的新兴外表贴装芯片封装手艺。此刻多称为LCC。QFN这天本电子机器财产会划定的称号。封装四边设置装备摆设有电极接点，因为无引线，贴装据有面积比QFP小，高度比QFP低。这类封装也称为LCC、PCLC、P－LCC等。QFN原来用于集成电路的封装，MOSFET不会接纳的。Intel提出的整合驱动与MOSFET的DrMOS接纳QFN-56封装，56是指在芯片反面有56个毗连Pin。
