ccd传感器和cmos区分

ccd传感器简介

电荷耦合器件图象传感器CCD（Charge Coupled Device），它操纵一种高感光度的半导体材料制成，能把光芒改变成电荷，经由过程模数转换器芯片转换成数字旌旗灯号，数字旌旗灯号颠末紧缩今后由相机外部的闪速存储器或内置硬盘卡保管，是以能够或许或许或许垂手可得地把数据传输给计较机，并借助于计较机的处置手腕，按照须要和想像来点窜图象。

cmos简介

CMOS是Complementary Metal Oxide Semiconductor（互补金属氧化物半导体）的缩写。它是指制作大范围集成电路芯片用的一种手艺或用这类手艺制作出来的芯片，是电脑主板上的一块可读写的RAM芯片。由于可读写的特征，以是在电脑主板上用来保管BIOS设置完电脑硬件参数后的数据，这个芯片仅仅是用来寄存数据的。

电压节制的一种减少器件，是构成CMOS数字集成电路的根基单元。而对BIOS中各项参数的设定要经由过程特地的法式。BIOS设置法式普通都被厂商整合在芯片中，在开机时经由过程特定的按键便可进入BIOS设置法式，便利地对体系停止设置。是以BIOS设置偶然也被叫做CMOS设置。

CMOS和CCD传感器事理区分

CCD与CMOS传感器是今后被遍及接纳的两种图象传感器，二者都是操纵感光二极管(photodiode)停止光电转换，将图象转换为数字数据，而其首要不同是数字数据通报的体例不同。 这类转换的事理与 “太阳能电池”效应附近，光芒越强、电力越强；反之，光芒越弱、电力也越弱的事理，将光影象转换为电子数字旌旗灯号。

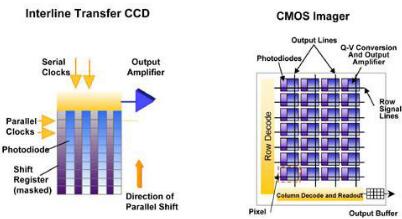

比拟CCD和CMOS的布局，ADC的地位和数目是最大的不同。简略的说，CCD每暴光一次，在快门封闭后停止像素转移处置，将每行中每个像素（pixel）的电荷旌旗灯号依序传入“缓冲器”中，由底端的线路指导输出至CCD旁的减少器停止减少，再串连ADC输出；绝对地，CMOS的设想中每个像素旁就间接连着ADC（减少兼类比数字旌旗灯号转换器），讯号间接减少并转换成数字旌旗灯号。

由于机关上的根基不同，咱们能够或许或许或许看出二者在机能上的表现之不同。CCD的特点在于充实坚持旌旗灯号在传输时不失真（专属通道设想），透过每个像素调集至单一减少器上再做同一处置，能够或许或许或许坚持材料的完全性；CMOS的制程较简略，不专属通道的设想，是以必须先行减少再整合各个像素的材料。

CMOS和CCD传感器不同

全体来讲，CCD与CMOS两种设想的操纵，反映在成像结果上，构成括ISO感光度、制作本钱、剖析度、噪点与耗电量等，不同范例的不同。

任务事理不同

CCD在任务时，上百万个像素感光后会天生上百万个电荷，一切的电荷全数颠末一个“减少器”停止电压改变，构成电子旌旗灯号，是以，这个“减少器”就成了一个限定图象处置速率的“瓶颈”，一切电荷由单一通道输出，就像千军万马从一座桥上经由过程，当数据量大的时辰就发生旌旗灯号“拥挤”，而百万像素高清收集摄像机格局却恰好须要在短时辰内处置大批数据，是以，在安防监控产物中操纵单CCD没法知足高速读取高清数据的须要。而CMOS则不同，每个像素点都有一个零丁的减少器转换输出，是以CMOS不CCD的“瓶颈”题目，能够或许或许或许在短时辰内处置大批数据，输出高清影象，是以也能都知足高清收集摄像机的须要。

ISO感光度不同

由于CMOS每个像素包罗了减少器与A/D转换电路，过量的额定装备紧缩单一像素的感光地区的外表积，是以不异像素下，一样巨细之感光器尺寸，CMOS的感光度会低于CCD。

本钱不同

CMOS操纵半导体产业经常利用的 MOS制程，能够或许或许或许一次整合全数周边举措措施于单晶片中，节流加工晶片所需承担的本钱和良率的丧失；绝对地CCD接纳电荷通报的体例输出资讯，必须另辟传输通道，若是通道中有一个像素毛病（Fail），就会致使一整排的讯号阻塞，没法通报，是以CCD的良率比CMOS低，加上另辟传输通道和外加 ADC 等周边，CCD的制作本钱绝对高于CMOS。

剖析度不同

在第一点“感光度不同”中，由于 CMOS 每个像素的布局比CCD庞杂，其感光启齿不迭CCD大， 绝对比较不异尺寸的CCD与CMOS感光器时，CCD感光器的剖析度凡是会优于CMOS。不过，若是跳脱尺寸限定，今朝业界的CMOS 感光原件已可到达1400万 像素/全片幅的设想，CMOS手艺在良率上的上风能够或许或许或许降服大尺寸感光原件制作上的坚苦，出格是全片幅24mm-by-36mm 如许的巨细。

噪点不同

由于CMOS每个感光二极体旁都搭配一个ADC减少器，若是以百万像素计，那末就须要百万个以上的ADC减少器，固然是同一制作下的产物，可是每个减少器或多或少都有些微的不同存在，很难到达减少同步的结果，对比单一一个减少器的CCD，CMOS终究计较出的噪点就比拟多。

耗电量不同

CMOS的影象电荷驱动体例为主动式，感光二极体所发生的电荷会间接由中间的电晶体做减少输出；但CCD却为主动式， 必须外加电压让每个像素中的电荷挪动至传输通道。而这外加电压凡是须要12伏特（V）以上的程度，是以CCD还必须要有更紧密的电源线路设想和耐压强度，高驱动电压使CCD的电量约莫是CMOS的3到10倍。CCD碍于事理特征，没法与时序电路、节制电路、摹拟数字转换等相干芯片电路一起整合封装，而CMOS却能够或许或许或许，是以在功效体积上CMOS能比CCD更小。CMOS光电传感器在节能方面具备很大上风，使得摄像机的体积也就做得更小。

CMOS和CCD传感器的操纵

CCD在影象品德等各方面均优于CMOS，但不能否定的CMOS具备低本钱、低耗电和高整合度的特征。由于数码影象的须要强烈热闹，CMOS的低本钱和不变供货，成为厂商的最爱，也是以其制作手艺不时地改进更新，使得 CCD 与 CMOS 二者的不同逐步减少 。从手艺成长的角度来看：CMOS的成长空间要大很多，CCD则遭到制作工艺的范围，成长空间无限。

CCD与CMOS图象传感器的六大硬件手艺目标

像素：
传感器上有很多感光单元，它们能够或许或许或许将光芒转换成电荷，从而构成对应于风景的电子图象。而在传感器中，每个感光单元对应一个像素（Pixels），像素越多，代表着它能够或许或许或许感测到更多的物体细节，从而图象就越清楚，像素越高，象征着成像结果越清楚。

靶面尺寸：
图象传感器感光局部的巨细，普通用英寸来表现。和电视机一样，凡是这个数据指的是这个图象传感器的对角线长度，如 罕见的有1/3英寸，靶面越大，象征着通光量越好，而靶面越小则比拟轻易取得更大的景深。
比方1/2英寸能够或许或许或许有比拟大的通光量，而1/4英寸能够或许或许或许比拟轻易取得较大的景深。”接洽干系一下咱们中维世纪的产物：100W产物是1/4英寸，130W是1/3英寸，200W是1/2.7英寸，大师从画面上就能够感知到下面提到的靶面尺寸的不同带来的图象画质的变更。

感光度：
便是经由过程CCD或CMOS和相干的电子线路感到入射光芒的强弱。感光度越高，感光面临光的敏感度就越强，快门速率就越高，这在拍摄活动车辆，夜间监控的时辰特别显得主要。
这便是诠释了为甚么不同的摄像机夜视会有很大不同，感光度的单元是V/LUX-SEC，V（伏）便是咱们凡是说的电压的单元，LUX-SEC：是光强弱的单元，这个比值越大，夜视结果越好。

电子快门：
是对比拍照机的机器快门功效提出的一个术语。其节制图象传感器的感光时辰，由于图象传感器的感光值便是旌旗灯号电荷的堆集，感光越长，旌旗灯号电荷堆集时辰也越长，输出旌旗灯号电流的幅值也越大。电子快门越快，感光度越低，合适在强光下拍摄。

帧率：
既指单元时辰所记实或播放的图片的数目。持续播放一系列图片就会发生动画结果，按照人类的视觉体系，当图片的播放速率大于15幅/秒（即15帧）的时辰， 人眼就根基看不出来图片的腾跃；在到达24幅/s～30幅/s（即24帧到30帧）之间时就已根基发觉不到闪灼景象了。
每秒的帧数（fps）或说帧率表现图形传感器在处置场时每秒钟能够或许或许或许更新的次数。高的帧率能够或许或许或许获得更流利、更逼真的视觉休会。

信噪比：
是旌旗灯号电压对噪声电压的比值，信噪比的单元用dB来表现。普通摄像机给出的信噪比值均是AGC（主动增益节制）封闭时的值，由于当AGC接通时，会对小旌旗灯号停止晋升，使得噪声电平也响应进步。
信噪比的典范值为45～55dB，若为50dB，则图象有少许噪声，但图象品质杰出；若为60dB，则图象品质良好，不呈现噪声，信噪比越大申明对噪声的节制越好。这个参数干系的图象中噪点的数目，信噪比越高，给人感受画面越清洁，夜视的画面中点状的噪点就越少。
