功率MOSFET选型准绳-功率MOSFET选型体例与步骤-KIA MOS管
信息来历：本站 日期：2018-11-16
功率MOSFET生怕是工程师们最常用的器件之一了，但你晓得吗？对MOSFET的器件选型要斟酌各个方面的身分，小到选N型仍是P型、封装范例，大到MOSFET的耐压、导通电阻等，差别的利用须要一成不变，上面这篇文章总结了MOSFET器件选型法例
功率MOSFET有两种范例：N沟道和P沟道，在体系设想的进程中挑选N管仍是P管，要针对现实的利用具体来挑选，N沟道MOSFET挑选的型号多，本钱低；P沟道MOSFET挑选的型号较少，本钱高。若是功率MOSFET的S极毗连真个电压不是体系的参考地，N沟道就须要浮地供电电源驱动、变压器驱动或自举驱动，驱动电路庞杂；P沟道能够间接驱动，驱动简略。
须要斟酌N沟道和P沟道的利用首要有：
（1）条记本电脑、台式机和办事器等利用的给CPU和体系散热的电扇，打印机进纸体系机电驱动，吸尘器、氛围污染器、电电扇等白家电的机电节制电路，这些体系利用全桥电路布局，每个桥臂上管能够利用P管，也能够利用N管。
（2）通讯体系48V输入体系的热插拨MOSFET放在高端，能够利用P管，也能够利用N管。
（3）条记本电脑输入回路串连的、起防反接和负载开关感化的二个面对面的功率MOSFET，利用N沟道须要节制芯片外部集成驱动的充电泵，利用P沟道能够间接驱动。

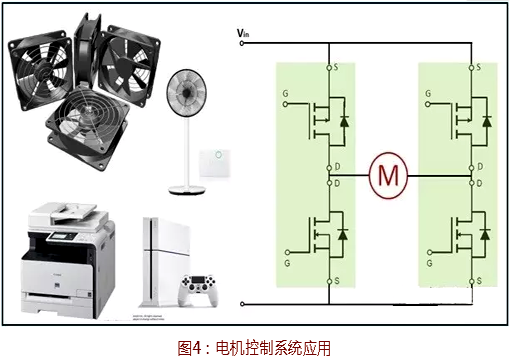

1（1）电扇节制电路条记本电脑、台式机和办事器等凡是利用电扇给CPU和体系散热，打印机进纸体系利用机电驱动，吸尘器、氛围污染器、电电扇等白家电的机电节制电路，都利用全桥电路布局，每个桥臂上管利用P管，下管利用N管，并且将P管和N管封装在一路，如许体系驱动简略，元件数量少，体积小，布局简练，获得普遍利用。
（2）大功率MOSFET或IGBT的驱动器大功率MOSFET或IGBT的驱动器偶然候须要外接上、下对管构成的图腾驱动器来加强驱动的才能，利用MOSFET对管构成的图腾驱动器驱动速率很是快，是以在一些须要高速驱动的体系中获得利用。利用P管和N管封装在一路的对管构成的图腾驱动器，布局简略，元件数量少。

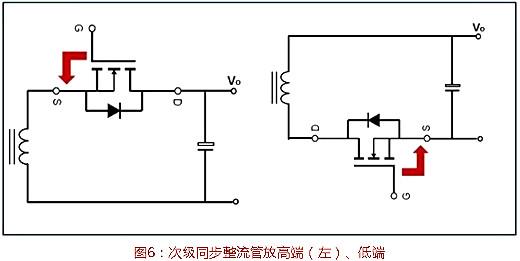

（3）次级同步整流电路在次级同步整流电路中，凡是选用低导通电阻、低Qg的N沟道的功率MOSFET。此刻的设想大多将同步整流功率MOSFET放在低端，而不是放在高端，长处是驱动简略，但带来的题目是：由于输入的地绝对是浮动的，是以会发生EMI的题目。
有些客户的体系中有赞助的浮驱电源，如许就能够将N沟道同步整流功率MOSFET管放在高端。
（4）通讯体系48V输入体系的热插拨若是是-48V的体系，热插拨的功率MOSFET利用N沟道范例，放在低端，能够间接驱动。
若是是+48V的体系，热插拨的功率MOSFET利用N沟道放在低端，固然能够间接驱动，但输入地会发生浮动的题目。利用P沟道的功率管放在高端，驱动简略，可是这个电压规格的P沟道的功率管的导通电阻大，并且本钱高，是以一些半导体公司就开辟了一些热插拨的节制芯片，在芯片外部集成充电泵，完成自举浮动。

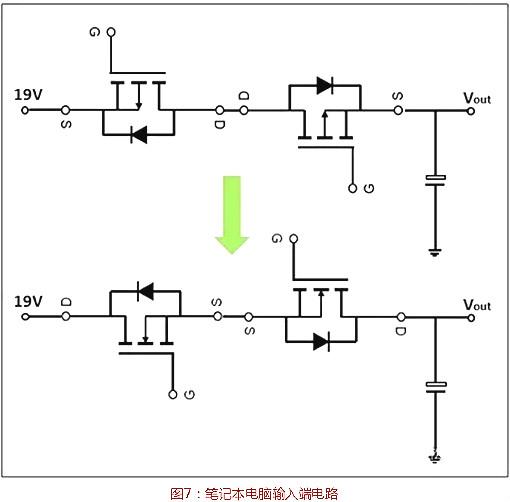

（5）条记本电脑输入负载开关条记本电脑输入电压为19V，进入体系前，凡是在输入的回路串连二个面对面的功率MOSFET，便是它们的D极是毗连在一路的，这二个功率MOSFET有二个感化：
· 此中的一个相称于负载开关，限定输入的浪涌电流。
· 别的一个完成输入防反接功效。
由于浮地的缘由，这二个面对面的功率管不能放在低端，也便是不能串毗连入输入地，必须放在高端，也便是串毗连入输入电源的正端回路。
之前这二个面对面的功率管都接纳P沟道的功率管，此刻的体系对本钱和功耗的请求愈来愈高，P沟道的功率MOSFET的导通电阻大，一般任务的时辰，静态功耗也比拟大，并且本钱也高，选型的品种少。为了处理高端自举驱动题目，一些半导体公司也开辟了针对条记本电脑利用的集成负载开关和电池充电等功效的节制芯片，在芯片外部集成充电泵，完成自举浮动。即使如斯，依然有些体系接纳轻易驱动的P管。
条记本电脑、电视机等利用中，板上的5V、3.3V等电源的负载开关，依然接纳驱动简略的P管作为节制管。
（6）CCFL的背光之前条记本电脑的CCFL背光利用全桥或半桥电路，和电扇节制电路近似，每个桥臂上管利用P管，下管利用N管，并且将P管和N管封装在一路，如许的布局曾获得普遍利用。厥后LED背光的大批利用，CCFL逐步加入这个市场。

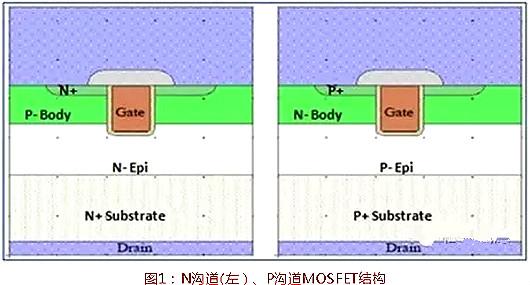

图1列出这二种沟道功率MOSFET的布局，都是沟槽型Trench布局。从布局下去看，衬底都是漏极D，但半导体的范例差别：N沟道的漏极是N型半导体，P沟道的漏极是P型半导体。
当N沟道的功率MOSFET的G极、S极加上正向电压后，在G极的上面的P型体区，就会构成一个很是薄的反型层N型，如许D极的N、反型层N、S极的N，就会构成导通的途径。
P沟道的任务道理和N沟道近似，从上面导通进程能够看到：功率MOSFET是单极性器，N沟道的功率MOSFET只需电子导电，P沟道的功率MOSFET只需空穴导电。
硅半导体中，由于热能的存在，电子和空穴，统称为载流子，在晶格中不停的活动，与晶格的别的原子发生碰撞，使它们的活动发生偏转、加快或加快。电子和空穴二次碰撞间挪动的间隔称为均匀自在程，凡是用二次晶格碰撞的均匀时辰tc表现。
别的，电子和空穴，在电场的感化下，沿着特色的标的目的发生活动，这类活动称为载流子的漂移。载流子由于电场的感化在晶格中均匀挪动的速率称为漂移速率。载流子的漂移速率和电场成反比，比例系数称为迁徙率u。
vn = -un e
vp = up e

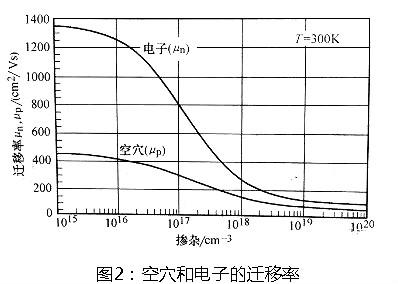

迁徙率和tc成反比，由于空穴的有用品质比拟大，是以在一样的搀杂浓度下，空穴的迁徙率远小于电子，这象征着：一样的晶元面积，P沟道的功率MOSFET的导通电阻也弘远于N沟道的功率MOSFET。
N沟道的功率MOSFET毗连体例：电源输入正极毗连到D极，由S极输入；驱动电压的正加在G极，驱动电压的负加在S极。
P沟道的功率MOSFET毗连体例：电源输入正极毗连到S极，由D极输入；驱动电压的正加在S极，驱动电压的负加在G极。

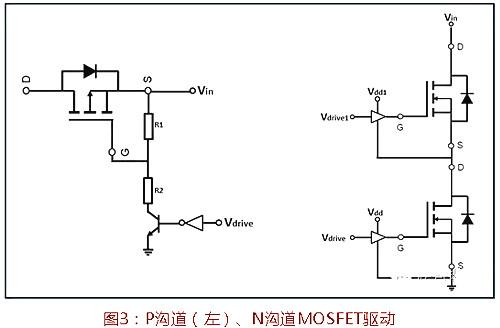

如许的毗连体例致使二种沟道的功率MOSFET的驱动体例差别，P沟道的S极毗连的是电源的正极，这个电压老是大于地电位，是以，绝对S极，只需将G极拉低到低于电源的电压必然的值，就能够导通，如图3所示，R1/R2将输入的电压分压，保障不变时加在G、S上的最大电压不跨越其额外值。
N沟道的G极电压必须大于S极才能导通任务，若是S极毗连到地电位，能够间接驱动，如图3所示，桥式电路桥臂的下管。若是S极的电压不是毗连到地，如图3中桥式电路桥臂的上管，S极的电压是变更的，若是要驱动MOSFET一般的任务，必须保障在利用的进程，G极驱动旌旗灯号的供电电源的负端毗连在S极上。绝对体系的电源地，G极驱动旌旗灯号的供电电源的负审察称于浮在S极上，便是常说的浮驱、浮地或自举电源。
四、若何挑选，N不异仍是P沟道？
从上面的阐发能够看到，若是功率MOSFET的S极毗连的是输入电源的地，那末选用N沟道的功率MOSFET，能够间接驱动。若是功率MOSFET的S极毗连的是输入电源正端，那末选用P沟道的功率MOSFET，也能够间接驱动。
对一个桥式电路的高低桥臂，上管利用P沟道的功率MOSFET，能够间接驱动，驱动电路设想简略。若是上管选用N沟道的功率MOSFET，那末必须接纳浮驱或自举电路，驱动电路比拟庞杂。对下管，利用N沟道的功率MOSFET，能够间接驱动。
功率MOSFET的沟道范例肯定后，第二步就要肯定封装，封装拔取准绳有：
差别的封装尺寸具备差别的热阻和耗散功率，除斟酌体系的散热前提和环境温度，如是不是有风冷、散热器的外形和巨细限定、环境是不是封锁等身分，根基准绳便是在保障功率MOSFET的温升和体系效力的前提下，拔取参数和封装更通用的功率MOSFET。
有些电子体系受制于PCB的尺寸和外部的高度，如通讯体系的模块电源由于高度的限定凡是接纳DFN5*6、DFN3*3的封装；在有些ACDC的电源中，利用超薄设想或由于外壳的限定，拆卸时TO220封装的功率MOSFET管脚间接插到根部，高度的限定不能利用TO247的封装。有些超薄设想间接将器件管脚折弯平放，这类设想出产工序会变庞杂。
TO220有二种封装：袒露金属的封装和全塑封装，袒露金属的封装热阻小，散热才能强，但在出产进程中，须要加绝缘坠，出产工艺庞杂本钱高，而全塑封装热阻大，散热才能弱，但出产工艺简略。
为了减小锁螺丝的野生工序，近几年一些电子体系接纳夹子将功率MOSFET夹在散热片中，如许就呈现了将传统的TO220上部带孔的局部去除的新的封装情势，同时也减小的器件的高度。
在台式机主板、板卡等一些对本钱极为敏感的利用中，凡是接纳DPAK封装的功率MOSFET，由于这类封装的本钱低。
是以在挑选功率MOSFET的封装时，要连系本身公司的气概和产物的特色，综合斟酌上面身分。
在大大都环境下，由于设想的电子体系输入电压是绝对牢固的，公司拔取特定的供给商的一些料号，产物额外电压也是牢固的。
数据表中功率MOSFET的击穿电压BVDSS有肯定的测试前提，在差别的前提下具备差别的值，并且BVDSS具备正温度系数，在现实的利用中要连系这些身分综合斟酌。
良多材料和文献中常常提到：若是体系中功率MOSFET的VDS的最高尖峰电压若是大于BVDSS，即使这个尖峰脉冲电压的延续只需几个或几十个ns，功率MOSFET也会进入雪崩从而发生破坏。
差别于三极管和IGBT，功率MOSFET具备抗雪崩的才能，并且良多大的半导体公司功率MOSFET的雪崩能量在出产线上是全检的、100%检测，也便是在数据中这是一个能够保障的丈量值，雪崩电压凡是发生在1.2～1.3倍的BVDSS，并且延续的时辰凡是都是μs、乃至ms级，那末延续只需几个或几十个ns、远低于雪崩电压的尖峰脉冲电压是不会对功率MOSFET发生破坏的。
差别电子体系的功率MOSFET拔取的驱动电压并不不异，AC/DC电源凡是利用12V的驱动电压，条记本的主板DC/DC变更器利用5V的驱动电压，是以要按照体系的驱动电压拔取差别阈值电压VTH的功率MOSFET。
数据表中功率MOSFET的阈值电压VTH也有肯定的测试前提，在差别的前提下具备差别的值，VTH具备负温度系数。差别的驱动电压VGS对应着差别的导通电阻，在现实的利用中要斟酌温度的变更，既要保障功率MOSFET完整守旧，同时又要保障在关断的进程中耦合在G极上的尖峰脉冲不会发生误触发发生纵贯或短路。
工程师尽能够相沿之前名目中或物料库中现有的元件，对RDSON的真实的拔取体例并不太多的斟酌。被选用的功率MOSFET的温升太低，出于本钱的斟酌，会改用RDSON大一些的元件；当功率MOSFET的温升太高、体系的效力偏低，就会改用RDSON小一些的元件，或经由进程优化外部的驱动电路，改良散热的体例等来停止调剂。
若是是一个全新的名目，不之前的名目可循，那末若何拔取功率MOSFET的RDSON？这里先容一个体例给大师：功耗分派法。
当设想一个电源体系的时辰，已知前提有：输入电压规模、输入电压/输入电流、效力、任务频次、驱动电压，固然另有其余的手艺目标和功率MOSFET相干的首要是这些参数。步骤以下：
（1）按照输入电压规模、输入电压/输入电流、效力，计较体系的最大耗损。
（2）功率回路的杂散耗损，非功率回路元件的静态耗损，IC的静态耗损和驱动耗损，做大抵的预算，经历值能够占总耗损的10%～15%。若是功率回路有电流取样电阻，计较电流取样电阻的功耗。总耗损减去上面的这些耗损，剩下局部便是功率器件、变压器或电感的功率耗损。
将剩下的功率耗损按必然的比例分派到功率器件和变压器或电感中，不肯定的话，按元件数量均匀分派，如许就获得每个MOSFET的功率耗损。
（3）将MOSFET的功率耗损，按必然的比例分派给开关耗损和导通耗损，不肯定的话，均匀分派开关耗损和导通耗损。
（4）由MOSFET导通耗损和流过的有用值电流，计较最大许可的导通电阻，这个电阻是MOSFET在最高任务结温的RDSON。
数据表中功率MOSFET的RDSON标注有肯定的测试前提，在差别的界说的前提下具备差别的值，测试的温度为：TJ=25℃，RDSON具备正温度系数，是以按照MOSFET最高的任务结暖和RDSON温度系数，由上述RDSON计较值，获得25℃温度下对应的RDSON。
（5）由25℃的RDSON来拔取型号适合的功率MOSFET，按照MOSFET的RDSON现实参数，向下或向上修整。
功率MOSFET在开关进程中发生开关耗损，开关耗损首要和这些开关特征参数有关。QG影响驱动耗损，这一局部耗损并不耗损在功率MOSFET中，并且是耗损在驱动IC中。QG越大，驱动耗损越大。
基于RDSON拔取了功率MOSFET的型号后，这些开关特征参数都能够在数据表中查到，而后按照这些参数计较开关耗损。
按照拔取的功率MOSFET的数据表和体系的任务状况，计较其导通耗损和开关耗损，由总的功率耗损和任务的环境温度计较MOSFET的最高结温，校核其是不是在设想的规模。一切前提基于最卑劣的前提，而后由计较的成果做响应的调剂。
若是总的耗损偏大，大于分派的功率耗损，那末就要从头拔取其余型号的功率MOSFET，能够检查比拔取的功率MOSFE的RDSON更大或更小的其余型号，再次校核总的功率耗损，上述进程凡是要共同第5、6步，颠末几回的频频校验，最初肯定与设想相婚配的型号，直到知足设想的请求。
在桥式电路中如全桥、半桥、LLC和BUCK电路的下管，有外部寄生二极管的反向规复的题目，最简略的体例便是接纳外部带快规复二极管的功率MOSFET，若是外部不带快规复二极管，就要斟酌外部寄生二极管的反向规复特征：Irrm、Qrr、trr、trr1/trr2，如trr要小于250ns，这些参数影响着关断的电压尖峰、效力，和靠得住性，如在LLC的起动、短路中，体系进入容性形式、若二极管反向规复机能较差，轻易发生高低管纵贯而破坏的题目。若是节制器具备容性形式掩护功效，就不必斟酌这个身分。
雪崩能量及测试的前提参考上面的文章，有很是具体的详明。除反激和一些机电驱动的利用，大多布局不会发生这类纯真的电压箝位的雪崩，良多利用环境下，二极管反向规复进程中dv/dt、过暖和大电流的综合感化发生静态雪崩击穿破坏，相干的内容可参考文章。
外部RG的巨细、负载开关和热插拨任务在线性区的题目、SOA特征，和EMI相干的参数、等等。
