功率MOS管首要参数

在利用MOS管设想开关电源或马达驱动电路的时辰，普通都要斟酌MOS的导通电阻，最大电压等，最大电流等身分。

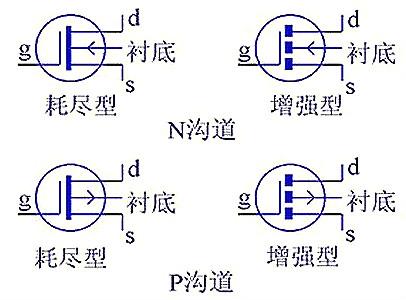

MOS管导通特征

导通的意思是作为开关，相称于开关闭合。

NMOS的特征，Vgs大于必然的值就会导通，合适用于源极接地时的环境(低端驱动)，只需栅极电压到达必然电压（如4V或10V, 其余电压，看手册）就能够了。

PMOS的特征，Vgs小于必然的值就会导通，合适用于源极接VCC时的环境(高端驱动)。可是，固然PMOS能够很便利地用作高端驱动，但由于导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。

MOS开关管丧失

不论是NMOS仍是PMOS，导通后都有导通电阻存在，是以在DS间流过电流的同时，两头还会有电压，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几毫欧，几十毫欧摆布。

MOS在导通和停止的时辰，必然不是在刹时实现的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时辰内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大很多，并且开关频次越快，导通刹时电压和电流的乘积很大，形成的丧失也就很大。降落开关时辰，能够减小每次导通时的丧失；降落开关频次，能够减小单元时辰内的开关次数。这两种方法都能够减小开关丧失。

MOS管驱动

MOS管导通不须要电流，只需GS电压高于必然的值，就能够了。可是，咱们还须要速率。

在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。

Mosfet参数寄义申明

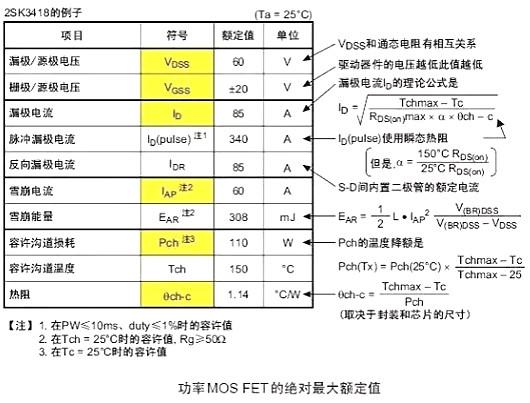

最大额外参数

最大额外参数，一切数值获得前提(Ta=25℃)

VDSS 最大漏-源电压

在栅源短接，漏-源额外电压(VDSS)是指漏-源未发生雪崩击穿前所能施加的最大电压。按照温度的差别，实际雪崩击穿电压能够低于额外VDSS。对V(BR)DSS的具体描写请参见静电学特征。

VGS 最大栅源电压

VGS额外电压是栅源南北极间能够施加的最大电压。设定该额外电压的首要目标是避免电压太高致使的栅氧化层毁伤。实际栅氧化层可蒙受的电压远高于额外电压，可是会随制作工艺的差别而转变，是以坚持VGS在额外电压之内能够保障利用的靠得住性。

ID - 持续泄电流

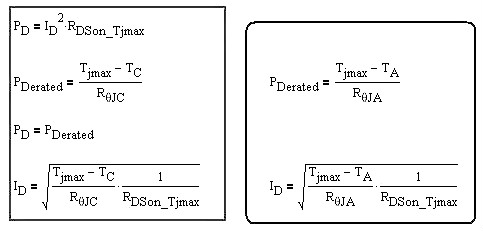

ID界说为芯片在最大额外结温TJ(max)下，管外表温度在25℃或更低温度下，可许可的最大持续直流电流。该参数为结与管壳之间额外热阻RθJC和管壳温度的函数：

ID中并不包罗开关消耗，并且实际利用时坚持管外表温度在25℃（Tcase）也很难。是以，硬开关利用中实际开关电流凡是小于ID 额外值@ TC = 25℃的一半，凡是在1/3～1/4。补充，若是接纳热阻JA的话能够预算出特定温度下的ID，这个值更有实际意思。

IDM - 脉冲漏极电流

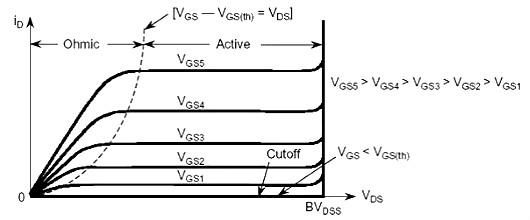

该参数反映了器件能够处置的脉冲电流的凹凸，脉冲电流要远高于持续的直流电流。界说IDM的目标在于：线的欧姆区。对必然的栅-源电压，MOSFET导通后，存在最大的漏极电流。如图所示，对给定的一个栅-源电压，若是任务点位于线性地区内，漏极电流的增大会进步漏-源电压，由此增大导通消耗。永劫候任务在大功率之下，将致使器件生效。是以，在典范栅极驱动电压下，须要将额外IDM设定在地区之下。地区的分界点在Vgs和曲线订交点。

是以须要设定电流密度下限，避免芯片温度太高而销毁。这实质上是为了避免太高电流流经封装引线，由于在某些环境下，全部芯片上最“软弱的毗连”不是芯片，而是封装引线。

斟酌到热效应对IDM的限定，温度的降落依靠于脉冲宽度，脉冲间的时辰距离，散热状况，RDS(on)和脉冲电流的波形和幅度。纯真知足脉冲电流不超越IDM下限并不能保障结温不跨越最大许可值。能够参考热机能与机器机能中对刹时热阻的会商，来估量脉冲电流下结温的环境。

PD - 许可沟道总功耗

许可沟道总功耗标定了器件能够消逝的最大功耗，能够表现为最大结暖和管壳温度为25℃时热阻的函数。

TJ, TSTG - 任务温度和存储环境温度的规模

这两个参数标定了器件任务和存储环境所许可的结温区间。设定如许的温度规模是为了知足器件最短任务寿命的请求。若是确保器件任务在这个温度区间内，将极大地耽误其任务寿命。

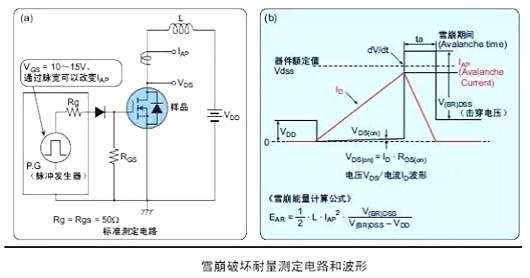

EAS - 单脉冲雪崩击穿能量

若是电压过冲值(凡是由于泄电流和杂散电感形成)未跨越击穿电压，则器件不会发生雪崩击穿，是以也就不须要消逝雪崩击穿的能力。雪崩击穿能量标定了器件能够容忍的刹时过冲电压的宁静值，其依靠于雪崩击穿须要消逝的能量。

界说额外雪崩击穿能量的器件凡是也会界说额外EAS。额外雪崩击穿能量与额外UIS具备近似的意思。EAS标定了器件能够宁静接收反向雪崩击穿能量的凹凸。

L是电感值，iD为电感下贱过的电流峰值，其会俄然转换为丈量器件的漏极电流。电感上发生的电压跨越MOSFET击穿电压后，将致使雪崩击穿。雪崩击穿发生时，即便 MOSFET处于关断状况，电感上的电流一样会流过MOSFET器件。电感上所贮存的能量与杂散电感上存储，由MOSFET消逝的能量近似。

MOSFET并联后，差别器件之间的击穿电压很难完整不异。凡是环境是：某个器件领先发生雪崩击穿，随后一切的雪崩击穿电流(能量)都从该器件流过。

EAR - 频频雪崩能量

频频雪崩能量已成为“产业规范”，可是在不设定频次，别的消耗和冷却量的环境下，该参数不任何意思。散热(冷却)状况常常限定着频频雪崩能量。对雪崩击穿所发生的能量凹凸也很难展望。

额外EAR的实在意思在于标定了器件所能蒙受的频频雪崩击穿能量。该界说的前提前提是：错误频次做任何限定，从而器件不会过热，这对任何能够发生雪崩击穿的器件都是实际的。在考证器件设想的进程中，最好能够丈量处于任务状况的器件或热沉的温度，来察看MOSFET器件是不是存在过热环境，出格是对能够发生雪崩击穿的器件。

IAR - 雪崩击穿电流

对某些器件，雪崩击穿进程中芯片上电流集边的偏向请求对雪崩电流IAR停止限定。如许，雪崩电流变成雪崩击穿能量规格的“邃密论述”；其揭露了器件真实的能力。

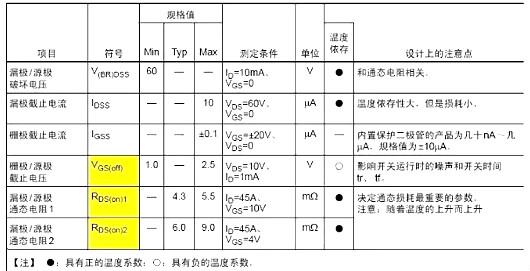

静态电特征

V(BR)DSS：漏-源击穿电压(粉碎电压)

V(BR)DSS（偶然辰叫做VBDSS）是指在特定的温度和栅源短接环境下，流过漏极电流到达一个特定值时的漏源电压。这类环境下的漏源电压为雪崩击穿电压。

V(BR)DSS 是正温度系数，温度低时V(BR)DSS小于25℃时的漏源电压的最大额外值。在-50℃, V(BR)DSS约莫是25℃时最大漏源额外电压的90%。

VGS(th)，VGS(off)：阈值电压

VGS(th) 是指加的栅源电压能使漏极起头有电流，或关断MOSFET时电流消逝时的电压，测试的前提（漏极电流，漏源电压，结温）也是有规格的。一般环境下，一切的MOS栅极器件的阈值电压城市有所差别。是以，VGS(th)的变更规模是划定好的。VGS(th)是负温度系数，当温度回升时，MOSFET将会在比拟低的栅源电压下开启。

RDS(on)：导通电阻

RDS(on) 是指在特定的泄电流（凡是为ID电流的一半）、栅源电压和25℃的环境下测得的漏-源电阻。

IDSS：零栅压漏极电流

IDSS 是指在当栅源电压为零时，在特定的漏源电压下的漏源之间泄泄电流。既然泄泄电流跟着温度的增添而增大，IDSS在室暖和低温下都有划定。泄电流形成的功耗能够用IDSS乘以漏源之间的电压计较，凡是这局部功耗能够疏忽不计。

IGSS -栅源泄电流

IGSS是指在特定的栅源电压环境下贱过栅极的泄电流。

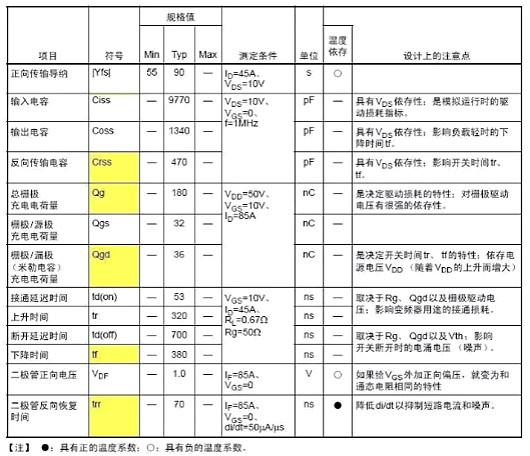

静态电特征

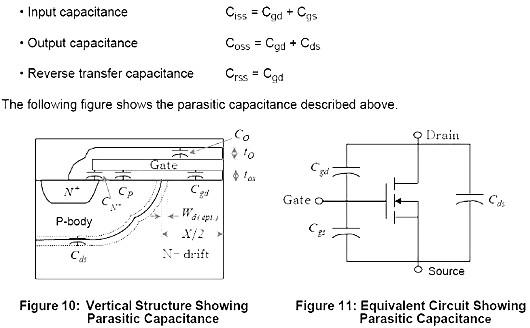

Ciss：输入电容

将漏源短接，用交换旌旗灯号测得的栅极和源极之间的电容便是输入电容。Ciss是由栅泄电容Cgd和栅源电容Cgs并联而成，或Ciss = Cgs +Cgd。当输入电容充电致阈值电压时器件能力开启，放电致必然值时器件能力够关断。是以驱动电路和Ciss对器件的开启和关断延时有着间接的影响。

Coss：输入电容

将栅源短接，用交换旌旗灯号测得的漏极和源极之间的电容便是输入电容。Coss是由漏源电容Cds和栅泄电容Cgd并联而成，或Coss = Cds +Cgd对软开关的利用，Coss很是首要，由于它能够引发电路的谐振

Crss：反向传输电容

在源极接地的环境下，测得的漏极和栅极之间的电容为反向传输电容。反向传输电容同即是栅泄电容。Cres =Cgd，反向传输电容也常叫做米勒电容，对开关的回升和降落时辰来讲是此中一个首要的参数，他还影响这关断延时时辰。电容跟着漏源电压的增添而减小，特别是输入电容和反向传输电容。

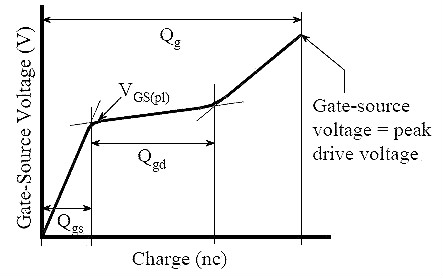

Qgs,Qgd,和Qg：栅电荷栅电荷值反映存储在端子间电容上的电荷，既然开关的刹时，电容上的电荷随电压的变更而变更，以是设想栅驱动电路时常常要斟酌栅电荷的影响。

Qgs从0电荷起头到第一个拐点处，Qgd是从第一个拐点到第二个拐点之间局部（也叫做“米勒”电荷），Qg是从0点到VGS即是一个特定的驱动电压的局部。

泄电流和漏源电压的变更对栅电荷值影响比拟小，并且栅电荷不随温度的变更。测试前提是划定好的。栅电荷的曲线图体此刻数据表中，包含牢固泄电流和变更漏源电压环境下所对应的栅电荷变更曲线。在图中平台电压VGS(pl)跟着电流的增大增添的比拟小（跟着电流的降落也会降落）。平台电压也反比于阈值电压，以是差别的阈值电压将会发生差别的平台电压。

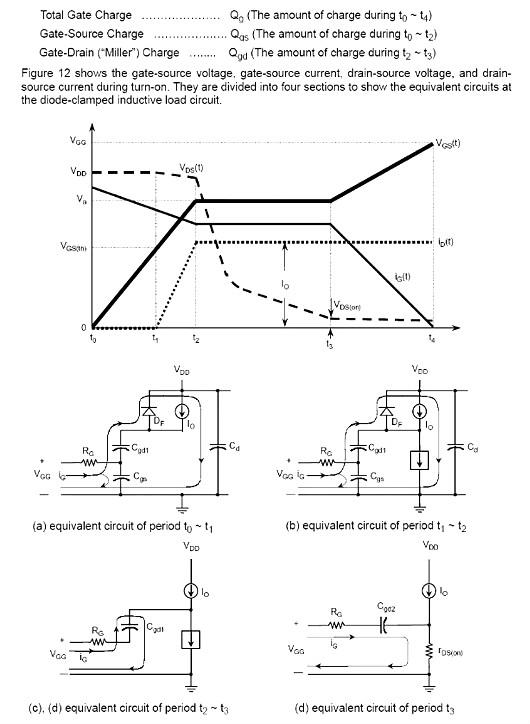

上面这个图加倍具体，利用一下：

td(on)：导通延时时辰

导通延时时辰是从当栅源电压回升到10%栅驱动电压时到泄电流升到划定电流的10%时所履历的时辰。

td(off)：关断延时时辰

关断延时时辰是从当栅源电压降落到90%栅驱动电压时到泄电流降至划定电流的90%时所履历的时辰。这显现电流传输到负载之前所履历的提早。

tr：回升时辰

回升时辰是漏极电流从10%回升到90%所履历的时辰。

tf：降落时辰

降落时辰是漏极电流从90%降落到10%所履历的时辰。
