CMOS是单词的首字母缩写，集成电路是一块细小的硅片，它包罗有几百万个电子元件。术语IC隐含的寄义是将多个零丁的集成电路集成到一个电路中，发生一个很是松散的器件。在凡是的术语中，集成电路凡是称为芯片，而为计较机利用设想的IC称为计较机芯片。
固然制作集成电路的体例有多种，但对数字逻辑电路而言CMOS是首要的体例。桌面小我计较机、任务站、视频游戏和别的不计其数的别的产物都依靠于CMOS集成电路来完成所需的功效。当咱们注重到一切的小我计较机都利用特地的CMOS芯片，如尽人皆知的微处置器，来取得计较机能时， CMOS IC的首要性就显而易见了。CMOS之以是风行的一些缘由为:
1、逻辑函数很轻易用CMOS电路来完成。
2、CMOS许可极高的逻辑集成密度。其寄义便是逻辑电路能够做得很是小，能够制作在极小的面积上。
3、用于制作硅片CMOS芯片的工艺已是尽人皆知，并且CMOS芯片的制作和发卖价钱很是公道。
这些特色及别的特色都为CMOS成为制作IC的首要工艺供给了根本。CMOS能够作为进修在电子收集中若何完成逻辑功效的东西。CMOS它许可咱们用简略的观点和模子来机关逻辑电路。而懂得这些观点只需要根基的电子学观点。
1．阐发cmos电路逻辑的系列
CMOS集成电路降生于20世纪60年月末，颠末制作工艺的不时改良，在利用的广度上已与TTL等分春色，它的手艺参数从整体上说，已达到或靠近TTL的程度，此中功耗、噪声容限、扇出系数等参数优于TTL。CMOS集成电路首要有以下几个系列。
（1）根基的CMOS——4000系列。
这是初期的CMOS集成逻辑门产物，任务电源电压范围为3～18V，因为具备功耗低、噪声容限大、扇出系数大等长处，已获得遍及利用。错误谬误是任务速率较低，均匀传输提早时候为几十ns，最高任务频次小于5MHz。
（2）高速的CMOS——HC（HCT）系列。
该系列电路首要从制作工艺上作了改良，使其大大进步了任务速率，均匀传输提早时候小于10ns，最高任务频次可达50MHz。HC系列的电源电压范围为2～6V。HCT系列的首要特色是与TTL器件电压兼容，它的电源电压范围为4.5～5.5V。它的输入电压参数为VIH（min）=2.0V；VIL（max）=0.8V，与TTL完整不异。别的，74HC/HCT系列与74LS系列的产物，只需最初3位数字不异，则两种器件的逻辑功效、形状尺寸，引脚摆列挨次也完整不异，如许就为以CMOS产物取代TTL产物供给了便利。
（3）进步前辈的CMOS——AC（ACT）系列
该系列的任务频次获得了进一步的进步，同时坚持了CMOS超低功耗的特色。此中ACT系列与TTL器件电压兼容，电源电压范围为4.5～5.5V。AC系列的电源电压范围为1.5～5.5V。AC（ACT）系列的逻辑功效、引脚摆列挨次等都与同型号的HC（HCT）系列完整不异。
2．cmos电路逻辑的首要参数
cmos电路逻辑首要参数的界说同TTL电路，上面首要申明cmos电路逻辑首要参数的特色。
（1）输入高电平VOH与输入低电平VOL。CMOS门电路VOH的实际值为电源电压VDD，VOH（min）=0.9VDD；VOL的实际值为0V，VOL（max）=0.01VDD。以是CMOS门电路的逻辑摆幅（即凹凸电平之差）较大，靠近电源电压VDD值。
（2）阈值电压Vth。从CMOS非门电压传输特征曲线中看出，输入凹凸电平的过渡区很陡，阈值电压Vth约为VDD/2。
（3）抗搅扰容限。CMOS非门的关门电平VOFF为0.45VDD，开门电平VON为0.55VDD。是以，其高、低电平噪声容限均达0.45VDD。其余CMOS门电路的噪声容限普通也大于0.3VDD，电源电压VDD越大，其抗搅扰才能越强。
（4）传输提早与功耗。CMOS电路的功耗很小，普通小于1 mW/门，但传输提早较大，普通为几十ns/门，且与电源电压有关，电源电压越高，CMOS电路的传输提早越小，功耗越大。后面提到74HC高速CMOS系列的任务速率己与TTL系列相称。
（5）扇出系数。因CMOS电路有极高的输入阻抗，故其扇出系数很大，普通额外扇出系数可达50。但必须指出的是，扇出系数是指驱动CMOS电路的个数，若就灌电流负载才能和拉电流负载才能而言，CMOS电路远远低于TTL电路。
阐发cmos电路逻辑是在TTL电路问世以后 ，所开辟出的第二种普遍利用的数字集成器件，从成长趋向来看，因为制作工艺的改良，CMOS电路的机能有能够超出TTL而成为占主导位置的逻辑器件 。CMOS电路的任务速率可与TTL比拟较，而它的功耗和抗搅扰才能则远优于TTL。另外，几近一切的超大范围存储器件 ，和PLD器件都接纳CMOS艺制作，且用度较低。 初期出产的CMOS门电路为4000系列 ，随后成长为4000B系列。以后与TTL兼容的CMOS 器件如74HCT系列等可与TTL器件互换利用。
1.开启电压VT
开启电压（又称阈值电压）：使得源极S和漏极D之间起头构成导电沟道所需的栅极电压；·规范的N沟道MOS管，VT约为3～6V；·经由进程工艺上的改良，能够使MOS管的VT值降到2～3V。
2. 直流输入电阻RGS
即在栅源极之间加的电压与栅极电流之比，这一特征偶然以流过栅极的栅流表现，MOS管的RGS能够很轻易地跨越1010Ω。
3. 漏源击穿电压BVDS
在VGS=0（加强型）的前提下 ，在增添漏源电压进程中使ID起头剧增时的VDS称为漏源击穿电压BVDS
ID剧增的缘由有以下两个方面：
（1）漏极四周耗尽层的雪崩击穿
（2）漏源极间的穿通击穿
有些MOS管中，其沟道长度较短，不时增添VDS会使漏区的耗尽层一向扩大到源区，使沟道长度为零，即发生漏源间的穿通，穿通后源区中的大都载流子，将直接管耗尽层电场的吸收，达到漏区，发生大的ID 。
4. 栅源击穿电压BVGS
在增添栅源电压进程中，使栅极电流IG由零起头剧增时的VGS，称为栅源击穿电压BVGS。
5. 低频跨导gm
在VDS为某一牢固数值的前提下 ，漏极电流的微变量和引发这个变更的栅源电压微变量之比称为跨导。gm反应了栅源电压对漏极电流的节制才能，是表征MOS管缩小才能的一个首要参数。普通在很是之几至几mA/V的范围内 。
6. 导通电阻RON
导通电阻RON申了然VDS对ID的影响 ，是漏极特征某一点切线的斜率的倒数，在饱和区，ID几近不随VDS转变，RON的数值很大 ，普通在几十千欧到几百千欧之间，因为在数字电路中 ，MOS管导通时常常任务在VDS=0的状况下，以是这时候候的导通电阻RON可用原点的RON来近似。对普通的MOS管而言，RON的数值在几百欧之内 。
7. 极间电容
三个电极之间都存在着极间电容：栅源电容CGS 、栅泄电容CGD和漏源电容CDS
CGS和CGD约为1～3pF
CDS约在0.1～1pF之间。
8. 低频噪声系数NF
噪声是由管子外部载流子活动的不法则性所引发的，因为它的存在，就使一个缩小器即使在不旌旗灯号输人时，在输入端也显现不法则的电压或电流变更，噪声机能的巨细凡是用噪声系数NF来表现，它的单位为分贝（dB）。这个数值越小，代表管子所发生的噪声越小，低频噪声系数是在低频范围内测出的噪声系数。场效应管的噪声系数约为几个分贝，它比双极性三极管的要小 。
阐发cmos电路逻辑是在TTL电路问世以后 ，所开辟出的第二种普遍利用的数字集成器件，从成长趋向来看，因为制作工艺的改良，CMOS电路的机能有能够超出TTL而成为占主导位置的逻辑器件 。CMOS电路的任务速率可与TTL比拟较，而它的功耗和抗搅扰才能则远优于TTL。另外，几近一切的超大范围存储器件 ，和PLD器件都接纳CMOS艺制作，且用度较低。初期出产的CMOS门电路为4000系列 ，随后成长为4000B系列。以后与TTL兼容的CMO器件如74HCT系列等可与TTL器件互换利用。上面起首会商CMOS反相器，而后先容其余cmos电路逻辑。
起首斟酌两种极限环境：当vI处于逻辑0时 ，响应的电压近似为0V；而当vI处于逻辑1时，响应的电压近似为VDD。假定在两种环境下N沟道管 TN为任务管P沟道管TP为负载管。可是，因为电路是互补对称的，这类假定能够是肆意的，相反的环境亦将致使不异的成果。
下图阐发了当vI=VDD时的任务环境。在TN的输入特征iD—vDS（vGSN＝VDD）(注重vDSN=vO)上 ，叠加一条负载线，它是负载管TP在 vSGP=0V时的输入特征iD－vSD。因为vSGP＜VT（VTN=|VTP|=VT），负载曲线几近是一条与横轴重合的程度线。两条曲线的交点即任务点。明显，这时候候的输入电压vOL≈0V（典范值＜10mV ，而经由进程两管的电流靠近于零。这便是说，电路的功耗很小（微瓦量级）
下图阐发了另外一种极限环境，此时对应于vI＝0V。此时任务管TN在vGSN＝0的环境下利用，其输入特征iD－vDS几近与横轴重合 ，负载曲线是负载管TP在vsGP＝VDD时的输入特征iD－vDS。由图可知，任务点决议了VO＝VOH≈VDD；经由进程两器件的电流靠近零值 。可见上述两种极限环境下的功耗都很低。
由此可知，根基CMOS反相器近似于一抱负的逻辑单位，其输入电压靠近于零或+VDD，而功耗几近为零。

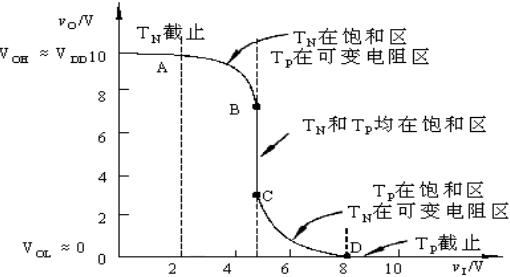

下图为CMOS反相器的传输特征图。图中VDD=10V，VTN=|VTP|=VT=2V。因为 VDD＞（VTN＋|VTP|），是以，当VDD-|VTP|>vI>VTN 时,TN和TP两管同时导通。斟酌到电路是互补对称的，一器件可将另外一器件视为它的漏极负载。还应注重到，器件在缩小区（饱和区）显现恒流特征，两器件之一可看成高阻值的负载。是以，在过渡地区，传输特征变更比拟急剧。两管在VI=VDD/2处转换状况。
CMOS反相器在电容负载环境下，它的守旧时候与封闭时候是相称的，这是因为电路具备互补对称的性子。下图表现当vI=0V时 ，TN停止，TP导通，由VDD经由进程TP向负载电容CL充电的环境。因为CMOS反相器中，两管的gm值均设想得较大，其导通电阻较小，充电回路的时候常数较小。近似地，亦可阐发电容CL的放电进程。CMOS反相器的均匀传输提早时候约为10ns。
