MOSFET芯片在建造实现今后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件构成完全的电路。按照装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。

8脚mos督任务道理-8脚mos管引脚图

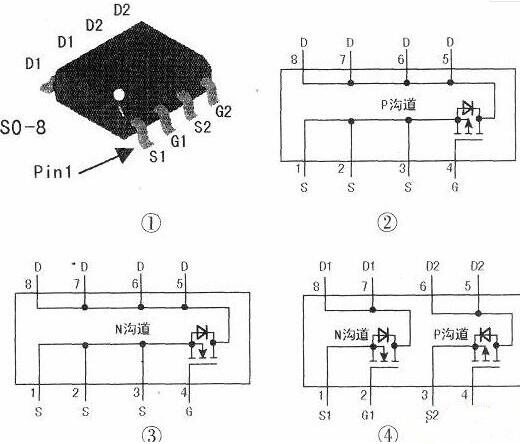

8脚mos管引脚图申明：

1．在“范例或首要功效”一列中，“P”内含一只单P沟道场效应管，外部电路如图所示；“N”表现内含一只单N沟道场效应管，外部电路如图3所示；“P+N”表现内含P、N沟道场效应管各一只，外部电路如图4所示。

2．对“N+P”的MOS管的首要参数中，前者为N沟道场效应管参数，后者为P沟道场效应管参数。

3．场效应管的首要参数为耐压／最大电流／最大功率；降压转换器的首要参数为输出最大电流、输出最高电压、内置振荡器频次。

8脚mos督任务道理

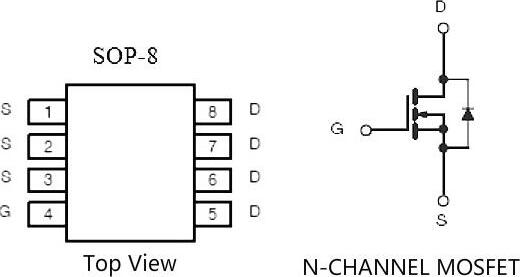

典范8脚mos管引脚图-SOP封装

SOP（Small Out-Line Package）的中文意义是“小形状封装”。SOP是外表贴装型封装之一，引脚从封装两侧引出呈海鸥翼状（L 字形）。资料有塑料和陶瓷两种。SOP也叫SOL 和DFP。SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP前面的数字表现引脚数。MOSFET的SOP封装大都接纳SOP-8规格，业界常常把“P”省略，叫SO（Small Out-Line ）。

SOP-8接纳塑料封装，不散热底板，散热不良，普通用于小功率MOSFET。

SOP-8是PHILIP公司起首开辟的，今后慢慢派生出TSOP（薄小形状封装）、VSOP（甚小形状封装）、SSOP（削减型SOP）、TSSOP（薄的削减型SOP）等规范规格。这些派生的几种封装规格中，TSOP和TSSOP经常利用于MOSFET封装。

8脚mos督任务道理

8脚mos督任务道理及表现标记

根据导通沟道的载流子性子MOS管可分为NMOS管（即N沟道MOS管）与PMOS管（即P沟道MOS管）。NMOS管是指其导电沟道中的导电电荷为电子，而PMOS管则是指其导电沟道中的导电电荷为空穴。

按照沟道的导通前提（MOS管的栅／源电压VGS为0时是不是存在导通沟道）MOS管又可分为加强型MOS管与耗尽型MOS管两类：加强型MOS管足指在MOS管的栅/源电压VGS为0时不导电沟道，而必须依托栅／源电压的感化，能力构成感生沟道的MOS管；耗尽型

MOS管则是指即便在MOS管栅／源电压VGS为0时也存在导电沟道的MOS管。这两类MOS管的根基任务道理分歧，都是操纵栅／源电压的巨细来转变半导体外表感生电荷的几多，从而节制漏极电流的巨细。以是MOS管能够分为四类：加强型NMOS管、耗尽型NMOS管、加强型PMOS管及耗尽型PMOS管。

上面以加强型NMOS管与耗尽型NMOS管为例申明MOS管的任务道理。

1．加强型NMOS管的任务道理

当 NMOS管的栅极与源极短接（即NMOS管的栅／源电压VGS=O）时，源区（N+型）、衬底（P型）和漏区（N+型）构成两个面对面的PN结，不论NMOS管的漏／源电压VDS的极性若何，此中总有一个PN结是反偏的，以是NMOS管源极与漏极之间的电阻首要为PN结的反偏电阻，根基无电流流过，即NMOS管的漏极电流ID为0。比方，若是NMOS管的源极s与衬底相连，并接到体系的最低电位，而漏极接电源正极时，漏极和衬底之间的PN结是反偏的，此时漏／源之间的电阻很大，不构成导电沟道。

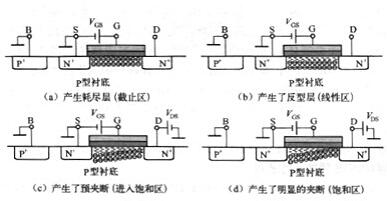

若在NMOS管的栅／源之间加l正向电压VGS（即NMOS管的栅极接高电位，源极接低电位），则栅极和P型衬底之间就构成了以栅氧（即二氧化硅）为介质的平板电容器。在正的栅／源电压感化下，介质中产生了一个垂直于硅片外表的由栅极指向P型衬底的强电场（因为绝缘层很薄，即便只需几伏的栅／源电压VGS，也可产生高达lO5-lO6V/cm数目的强电场），这个强电场会排挤衬底外表的空穴而接收电子，因此，使NMOS管栅极四周的P型衬底中的空穴被排挤，留下不能挪动的受主离子（负离子），构成了耗尽层，同时P型衬底中的少子（电子）被接收P衬底外表，如图1.3(a)所示。当正的栅／源电压到达必然数值时，这些电子在栅极四周的P型硅外表便构成了一个N型薄层，凡是把这个在P型硅外表构成的N型薄层称为反型层，这个反型层现实上就构成厂源极和漏极间的N型导电沟道，如图1.3(b)所示。因为它是栅／源正电压感到产生的，以是也称感生沟道。明显，栅／源电压VGS正得越多，则感化于半导体外表的电场就越强，接收到P型硅外表的电子就越多，感到沟道（反型层）将越厚，沟道电阻将越小。

感到沟道构成后，本来被P型衬底离隔的两个N+型区（源区和漏区）就经由过程感到沟道毗连生一路。因此，在正的漏／源电压感化下，电子将从源区流向漏区，产生了漏极电流ID。普通把生漏/源电压感化下起头导电时的栅/源电压叫做NMOS管阈值电压（或开启电压）Vth。

当NMOS管的栅／源电压VGS大丁即是Vth时，外加较小的漏／源电压VDS时，漏极电流ID将随VDS回升敏捷增大，此时为线性区（也可称为三极管区），但因为沟道存在电位梯度，即NMOS管的栅极与沟道间的电位差从漏极到源极慢慢增大，凶此所构成的沟道厚度是不平均的，接近源真个沟道厚，而接近漏真个沟道薄。

当VDS增大到必然数值，即VGD=Vth时，接近漏真个沟道厚度接近为0，即感到沟道在漏端被夹断，如图1.3(c)所示；VDS持续增添，将构成一夹断区，且夹断点向源极接近，如图1.3(d)所示。沟道被夹断后，VDS回升时，其增添的电压根基上加在沟道厚度为零的耗尽区上，而沟道两真个电压坚持不变，以是ID趋于饱和而不再增添，此时NMOS督任务在饱和区，在摹拟集成电路中饱和区是NMOS管的首要任务区。要注重，此时沟道虽产生了灾断，但因为漏极与沟道之间存在强电场，电子在该电场感化下被接收到漏区而构成了从源区到漏区的电流。

8脚mos督任务道理

图 1.3

别的，当VGS增添时，因为感到沟道变厚，沟道电阻减小，饱和漏极电流会响应增大。

若VDS大于某一击穿电压BVDS（二极管的反向击穿电压），漏极与衬底之间的PN结产生反向击穿，ID将急剧增添，进入雪崩区，漏极电流不颠末沟道，而间接由漏极流入衬底。

注重与双极型晶体管比拟，一个MOS管只需构成了导电沟道，即便在无电流流过时也能够以为是守旧的。

2．耗尽型NMOS管的任务道理

耗尽型NMOS管的多少布局与加强型不异。但在制作时，在二氧化硅绝缘层中掺入大批的正离子，按照电荷感到道理，即便在VGS=O时，因为正离子的感化，在源区和漏区之间的P型衬底上感到出较多的负电荷（电子），构成N型沟道，因此即便栅／源电压为零时，在正的VDS感化下，也存在较大的漏极电流ID。若是所加的栅／源电压VGS为负，则会使沟道中感到的负，U荷削减，从而使漏极电流减小，以是称为耗尽型NMOS管，当栅／源电胀r。s更负时，则会使之不能感到出负电荷，因此不能构成感到沟道，此时的栅／源电压VGS称为耗尽型NMOS管的关断电压。当VGS>O时，因为绝缘层的存在，在沟道中感到出更多的负电荷，在VDS感化下，将构成更人的泄电流ID。

对加强型PMOS管与耗尽型PMOS管的任务原现与N沟道MOS管相近似，差别的地方在于：它所构成的是P沟道，且加强型PMOS管的阈值电压为负值，以便感到出正电荷，构成P沟道；耗尽型PMOS管的关断电压为正值。

由以上阐发可知，与双极型晶体管差别，MOS管中到场导电的只需一种电荷，即NMOS管到场导电的是电子，而PMOS管到场导电的是空八。MOS管的任务状况按照漏极电流的变更可约莫分为三种环境，即停止区（ID为o）、线性区（ID随VDS几近线性变更）、饱和区(ID与VDS根基有关，坚持不变)。

3．MOS管表现标记

NMOS管与PMOS管有良多种代表标记，但最具典范的标记如图1.4所示。图1·4(a)表现为四端器件，倡议在摹拟集成电路接纳此类表现标记。

在大局部电路中，NMOS管与PMOS管的衬底端普通别离接到地与电源，以是可用三端器件[如图1.4(b)所示]，即在集成电路中如接纳图1.4(b)所示的标记，则表现NMOS管与PMOS管的衬底别离默以为接地与接电源。

别的，在NMOS路中，也经常利用如图1.4(c)所示的开关标记来描写。图1.4(d)所示的标记为耗尽型NMOS管和PMOS管。

8脚mos督任务道理
