cmos图象传感器简介

在cmos图象传感器芯片上还能够或许集成其余数字旌旗灯号处置电路，如AD转换器、自动暴光量节制、非平均弥补、白均衡处置、黑电平节制、伽玛校订等，为了停止疾速计较乃至能够或许将具备可编程功效的DSP器件与CMOS器件集成在一路，从而构成单片数字相机及图象处置体系。

1963年Morrison颁发了可计较传感器，这是一种能够或许操纵光导效应测定光斑地位的布局，成为CMOS图象传感器生长的初步。1995年低噪声的CMOS有源像素传感器单片数字相机取得胜利。cmos图象传感器具备以下几个长处：

1）、随机窗口读取才能。随机窗口读取操纵是cmos图象传感器在功效上优于CCD的一个方面，也称之为感乐趣地区拔取。别的，CMOS图象传感器的高集成特征使其很轻易完成同时开多个跟踪窗口的功效。

2）、抗辐射才能。总的来讲，cmos图象传感器潜伏的抗辐射机能绝对CCD机能有首要加强。

3）、体系庞杂程度和靠得住性。接纳CMOS图象传感器能够或许大大地简化体系硬件布局。

4）、非粉碎性数据读出体例。

5）、优化的暴光节制。值得注重的是，因为在像元布局中集成了多个功效晶体管的缘由，cmos图象传感器也存在着多少错误谬误，首如果噪声和添补率两个目标。鉴于cmos图象传感器绝对优胜的机能，使得CMOS图象传感器在各个范畴取得了普遍的操纵。

美国高清高速cmos图象传感器

DYNAMAX-11：潘纳维申影象这颗新的传感器含有的全局电子暴光快门手艺，极大地改良了财产成像在室内和室外的操纵。这颗新宣布的DYNAMAX-11图象传感器合适用于机械视觉、安防监控、智能交通、性命迷信、生物医疗、迷信影象、高清录相、电视播送等财产成像范畴。这颗新宣布的DYNAMAX-11图象传感器含有320万像素，像素巨细为5.0?m × 5.0?m。DYNAMAX-11具备以下一些特色：

1：高活络度，低噪声。DYNAMAX-11在卷帘暴光的形式下，能够或许完成小于4 electrons rms噪声，在全局暴光的形式下，能够或许完成小于8 electrons rms噪声。

2：宽的光谱呼应规模，笼盖从可见光到红外。

3： DYNAMAX-11具备疾速的输出才能，能够或许到达全尺寸3.2M输出时，60帧/秒，和HDTV1920*1080输出时，72帧/秒的输出速率。

4：高静态形式下的静态规模可达120分贝.

DYNAMAX-11接纳了CLCC封装，很是便于客户的装置焊接和布局设想。DYNAMAX-11 合适3/4英寸的光学尺寸。同时，DYNAMAX-11对应高清电视格局请求(HDTV,1080i,16:9)，也设想了感乐趣地区的2/3英寸的200万像素光学格局（对角线11毫米）。

DYNAMAX-11黑色和口角两种芯片的样片正供给给PVI的客户．

cmos图象传感器的汗青、操纵范畴及将来生长趋向

cmos图象传感器始于“摄影和录相操纵”，流行于“挪动市场”，比来几年，又遭到高附加值下流市场的驱动。那末，将来哪些将成为cmos图象传感器的高增添范畴呢？花费类、无人机、机械人仍是VR?

cmos图象传感器具备体积小、功耗高档上风，在cmos图象传感器范畴据有率到达90%。跟着背照式和仓库式手艺等新型CMOS图象传感器手艺的前进，和双摄像头、3D摄像头持续呈现并成为智妙手机的新卖点。再加上汽车、无人机、VR和AR手艺等新兴市场的鞭策，cmos图象传感器正迎来新一轮的财发生长岑岭。

cmos图象传感器

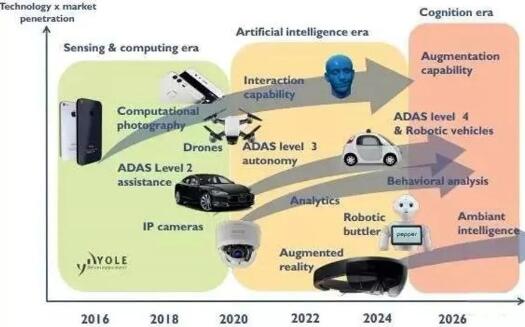

cmos图象传感器操纵趋向

1、花费市场仍然据有主导地位

尽人皆知，挪动端一向是cmos图象传感器首要的市场。据展望，将来智妙手机中将普遍接纳双摄像头和3D摄像头，跟着这两种操纵的进步，CMOS无疑将迎来新一轮的迸发。同时这将驱动着cmos图象传感器财产发生变更，从成像品质到人机交互，这是一个从成像到传感和用户界面的大转变。

2、汽车是增添最快的细分市场

汽车电子是cmos图象传感器增添最快的细分市场，2015年环球发卖额为4.8亿美圆，占CMOS市场的4.8%，估计2020年发卖额可达18亿美圆，市场占比将到达11%。

ADAS体系的不时前进使得汽车上须要搭载后视、前视、环抱视CMOS摄像头，以间接取得四周环境的图象信息，完成前向碰撞预警、车道偏离警示、自动泊车、路况记实、车辆/行人/妨碍物辨认、车内环境监控等功效。今朝高端汽车ADAS体系包罗5-8个摄像头，将来跟着无人驾驶手艺的生长，汽车搭载的CMOS传感器数量无望跨越10个。

3、医疗操纵须要呈现

传统的电荷耦合装备（CCD）图象传感器手艺已不能知足医疗图象抓取操纵的须要。cmos图象传感器凭仗其六大上风囊括医疗电子操纵，首要上风包罗：体系集成度更高、能源请求较低、图象抓取功效加倍矫捷、界面智能化程度更高、静态规模更大、感光度更高。一些经常操纵的医疗东西如医疗内窥镜均因为cmos图象传感器使得机能有大幅度晋升。

ams的cmos图象传感器已在以上这些范畴普遍操纵，ams CEO Alexander Everke就曾展望其余细分市场将来也有广漠的操纵空间：“将来cmos图象传感器将在3D建模、AR/VR、手势、面部辨认、3D扫描和游戏六大范畴迸发。”

下流须要兴旺，财产合作剧烈，在cmos图象传感器界据有首要地位的ams以一系列高机能的产物组合，并不时努力于手艺立异的计谋来面临。

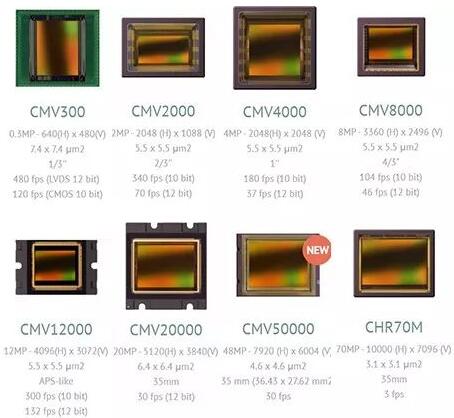

4、面型图象传感器

包罗CMV、CHR系列产物，普遍操纵于财产视觉、迷信研讨、航天军事及医疗仪器相干范畴。

cmos图象传感器

5、线型图象传感器

包罗Orion Line Scan、Dragster Line Scan及4LS Line Scan三大系列产物，普遍操纵于财产视觉及医疗仪器相干财产。

cmos图象传感器

6、微缩模块

Naneye系列产物，可操纵于医疗仪器和监控检测相干财产。

cmos图象传感器

cmos图象传感器根基任务道理

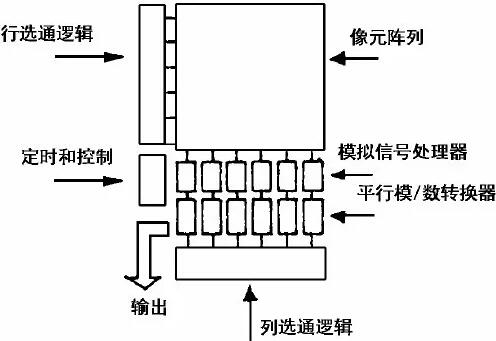

下图为cmos图象传感器的功效框图。

cmos图象传感器

起首，外界光照射像素阵列，发生光电效应，在像素单元内发生呼应的电荷。行挑选逻辑单元按照须要，选通呼应的行像素单元。行像素单元内的图象旌旗灯号经由进程各自地点列的旌旗灯号总线传输到对应的摹拟旌旗灯号处置单元和A/D转换器，转换成数字图象旌旗灯号输出。此中的行挑选逻辑单元能够或许对像素阵列逐行扫描也可隔行扫描。行挑选逻辑单元与列挑选逻辑单元共同操纵能够或许完成图象的窗口提取功效。摹拟旌旗灯号处置单元的首要功效是对旌旗灯号停止缩小处置，并且进步信噪比。别的，为了取得品质及格的适用摄像头，芯片中必须包罗各类节制电路，如暴光时候节制、自动增益节制等。为了使芯片中各部分电路按划定的节奏举措，必须操纵多个时序节制旌旗灯号。为了便于摄像头的操纵，还请求该芯片能输出一些时序旌旗灯号，犹如步旌旗灯号、行肇端旌旗灯号、场肇端旌旗灯号等。

从某一方面来讲，cmos图象传感器在每个像素地位内都有一个缩小器，这就使其能在很低的带宽环境下把团圆的电荷旌旗灯号包转换成电压输出，并且也仅须要在帧速率下停止重置。cmos图象传感器的长处之一便是它具备低的带宽，并增添了信噪比。因为建造工艺的限定，起初的CMOS图象传感器没法将缩小器放在像素地位之内。这类被称为PPS的手艺，噪声机能很不抱负，并且还引来对cmos图象传感器的各种搅扰。

可是明天，跟着建造工艺的进步，使在像素外部增添庞杂功效的设法成为能够或许。此刻，在像素地位之内已能增添诸如电子开关、互阻抗缩小器和用来降落牢固图形噪声的相干双采样坚持电路和消弭噪声等多种附加功效。现实上，在Conexant公司（前Rockwell半导体公司）的一台进步前辈的CMOS摄像机所用的cmos图象传感器上，每个像素中都设想并操纵了6个晶体管，测试到的读出噪声只要1均方根电子。不过，跟着像素内电路数量的不时增添，留给感光二极管的空间逐步削减，为了防止这个比例（又称占空因数或添补系数）的降落，普通都操纵微透镜，这是因为每个像素地位上的藐小透镜都能转变入射光芒的标的目的，使得原来会落到毗连点或晶体管上的光芒重回到对光敏感的二极管地区。

因为电荷被限定在像素之内，以是CMOS图象传感器的另外一个固有的长处便是它的防光晕特征。在像素地位内发生的电压先是被切换到一个纵列的缓冲区内，而后再被传输到输出缩小器中，是以不会发生传输进程中的电荷消耗和随后发生的光晕景象。它的倒霉身分是每个像素中缩小器的阈值电压都有藐小的差别，这类不平均性就会引发牢固图象噪声。可是，跟着CMOS图象传感器的布局设想和建造工艺的不时改良，这类效应已取得明显弱化。

这类多功效的集成化，使得很多之前没法操纵图象手艺的处所此刻也变得可行了，如孩子的玩具，加倍分离的保安摄像机、嵌入在显现器和膝上型计较机显现器中的摄像机、带相机的挪动电路、指纹辨认体系、乃至于医学图象上所操纵的一次性拍照机等，这些都已在某些设想者的斟酌当中。

CMOS图象传感器阵列布局

下图所示的是CMOS像敏元阵列布局，它由程度移位寄放器、垂直移位寄放器和CMOS像敏元阵列构成。

cmos图象传感器

（1一垂直移位寄放器：2一程度移位寄放器；3一程度扫描开关；4一垂直扫描开关；5一像敏元阵列；6一旌旗灯号线；7一像敏元）

下图是CMOS摄像器件的道理框图。

cmos图象传感器

如前所述，各MOS晶体管在程度和垂直扫描电路的脉冲驱动下起开关感化。程度移位寄放器从左至右按序地接通起程度扫描感化的MOS晶体管，也便是寻址列的感化，垂直移位寄放器按序地寻址排阵的各行。每个像元由光敏二极管和起垂直开关感化的MOS晶体管构成，在程度移位寄放器发生的脉冲感化下按序接通程度开关，在垂直移位寄放器发生的脉冲感化下接通垂直开关，是以按序给像元的光敏二极管加上参考电压(偏压)。被光照的二极管发生载流子使结电容放电，这便是积分时代旌旗灯号的堆集进程。而上述接通偏压的进程同时也是旌旗灯号读出进程。在负载上构成的视频旌旗灯号巨细反比于该像元上的光照强弱。

cmos图象传感器布局范例

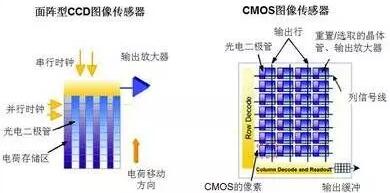

CCD型和CMOS型固态图象传感器在光检测方面都操纵了硅的光电效应道理，差别点在于像素光生电荷的读出体例。典范的CMOS像素阵列，是一个二维可编址传感器阵列。传感器的每列与一个位线相连，行许可线许可所挑选的行内每个敏感单元输出旌旗灯号送入它所对应的位线上，位线结尾是多路挑选器，按照各列自力的列编址停止挑选。

cmos图象传感器

按照像素的差别布局，cmos图象传感器能够或许分为无源像素自动式传感器（PPS）和有源像素自动式传感器（APS）。按照光生电荷的差别发生体例APS又分为光敏二极管型、光栅型和对数呼应型，此刻又提出了DPS(digital pixel sensor)观点。

1、无源像素自动式传感器

cmos图象传感器

PPS呈现得最早，布局也最简略，使得cmos图象传感器走向适用化，其布局道理如图3所示。每个像素包罗一个光敏二极管和一个开关管TX。当TX选通时，光敏二极管中因为光照发生的电荷通报到了列线col,列线下真个积分缩小器将该旌旗灯号转化为电压输出，光敏二极管中发生的电荷与光旌旗灯号成必然的比例干系。无源像素具备单元布局简略、寻址简略、添补系数高、量子效力高档长处，但它活络度低、读出噪声大。是以PPS倒霉于向大型阵列生长，以是限定了操纵，很快被APS取代

2、光敏二极管像素单元

cmos图象传感器

光敏二极管像素单元是由光敏二极管，复位管，源跟从和行选通开关管构成，别的另有电荷溢出门管M3，M3的感化是增添电路的活络度，用一个较小的电容就能够或许检测到全数光敏二极管的n+分散区所发生的全数光生电荷，它的栅极接约1V的恒定电压，在阐发器件任务道理时能够或许疏忽将其当作短路。电荷敏感分散电容用做搜集光生电荷。复位管M4对光敏二极管和电容复位，同时作为横向溢出门节制光生电荷的堆集和转移。源跟从器M1的感化是完成对旌旗灯号的缩小缓和冲，改良APS的噪声题目。源跟从器还可加快总线电容的充放电，是以许可总线长度增添和像素规模增大。是以，APS比PPS具备低读出噪声和高读出速率等长处，但像素单元布局庞杂，添补系数降落，添补系数普通只要20%到30%。它的任务进程是：起首进入“复位状况”，复位管翻开，对光敏二极管复位；而后进入“取样状况”，复位管封闭，光照射到光敏二极管上发生光生载流子，并经由进程源跟从器缩小输出；最初进入“读出状况”，这时候行选通管翻开，旌旗灯号经由进程列总线输出。

3、光栅型APS

cmos图象传感器

光栅型APS是由美国喷气推动尝试室（JPL）起首推出的。此中感光布局由光栅PG 和传输门TX构成。光栅输出端为漂移分散端，它与光栅PG被传输门TX离隔。像素单元还包罗一个复位晶体管，一个源跟从器和一个行选通晶体管。当光照射在像素单元时，在光栅PG处发生电荷；与此同时，复位管翻开，对势阱复位；而后复位管封闭，行选通管翻开，复位后的电旌旗灯号由此通路被读出并暂存起来，以后传输门TX翻开，光照发生的电旌旗灯号经由进程势阱并被读出，前后两次的旌旗灯号差便是真实的图象旌旗灯号。

4、对数呼应型CMOS-APS

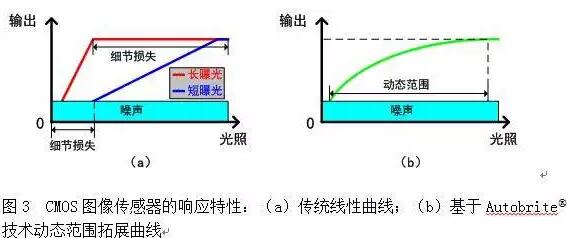

对数呼应型CMOS-APS具有很高的静态规模。它由光敏二极管、负载管、源跟从器和行选通管构成，负载管栅极是一恒定偏置电压（不必然如果电源电压），该像素单元输出旌旗灯号与入射光旌旗灯号成对数干系，它的任务特色是光芒被持续地转化为旌旗灯号电压，而不像普通APS那样存在复位和积分进程。可是，对数呼应型CMOS-APS的一个致命错误谬误便是对器件参数相称敏感，出格是阈值电压。

PPS和APS都是在像素外停止模/数（A/D）转换的，而DPS将模/数（A/D）转换集成在每个像素单元里，每个像素单元输出的是数字旌旗灯号，任务速率更快，功耗更低。
