稳压管在电路中的感化

稳压管常识详解

稳压二极管（又叫齐纳二极管）是一种硅材料制成的面打仗型晶体二极管，简称稳压管。此二极管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近稳定，表现出稳压特征，是以普遍利用于稳压电源与限幅电路当中。

稳压二极管是按照击穿电压来分档的，由于这类特征，稳压管首要被作为稳压器或电压基准元件利用。稳压二极管能够串连起来以便在较高的电压上利用，经由过程串连便可取得更多的稳定电压，称为双向稳压管。

稳压管首要参数目标

指稳压管经由过程额外电流时两头发生的稳定电压值。该值随任务电流和温度的差别而略有转变。由于制作工艺的差别，统一型号稳压管的稳压值也不完整分歧。比方，2CW51型稳压管的Vzmin为3.0V,Vzmax则为3.6V。

1、耗散功率Pz

反向电流经由过程稳压二极管的PN结时，要发生必然的功率消耗，PN结的温度也将降低。按照许可的PN结任务温度决议出管子的耗散功率。凡是小功率管约为几百毫瓦至几瓦。 [3] 最大耗散功率Pzm：是稳压管的最大功率消耗取决于PN结的面积和散热等前提。反向任务时，PN结的功率消耗为：Pz=Vz*Iz，由Pzm和Vz能够决议Izmax。

2、稳定电流Iz

最小稳定电流Izmin、大稳定电流Izmax稳定电流：任务电压即是稳定电压时的反向电流；最小稳定电流：稳压二极督任务于稳定电压时所需的最小反向电流；最大稳定电流：稳压二极管许可经由过程的最大反向电流。

3、静态电阻rz

其观点与通俗二极管的静态电阻不异，只不过稳压二极管的静态电阻是从它的反向特征上求取的。rz愈小，反应稳压管的击穿特征愈陡。 rz=△Vz/△Iz。

4、温度系数Ctv

温度的变更将使VZ转变，在稳压管中，当|VZ|>7V时，Vz具备正温度系数，反向击穿是雪崩击穿。当|Vz|<4V时，VZ具备负温度系数，反向击穿是齐纳击穿。

当4V<|Vz|<7V时，稳压管能够取得靠近零的温度系数。如许的稳压二极管能够作为规范稳压管利用。

比方2CW58稳压管的Ctv是+0.07%/°C，即温度每降低1°C，其稳压值将降低0.07%。

稳压管在电路中的感化

5、静态电阻Rz

指稳压管两头电压变更与电流变更的比值。该比值随任务电流的差别而转变，通俗是任务电流愈大，静态电阻则愈小。比方，2CW7C稳压管的任务电流为5mA时，Rz为18Ω；任务电流为10mA时，Rz为8Ω;为20mA时，Rz为2Ω。Rz=DVz/DIz，Rz愈大，反应稳压管的击穿特征愈陡。

6、泄电流IR

指稳压二极管在划定的反向电压下发生的泄电流。比方2CW58稳压管的VR=1V时，IR=0.1uA;在VR=6V时，IR=10uA。

稳压管在电路中的感化

稳压管在电路中的感化一共有3点，以下：

1、浪涌掩护电路：稳压管在精确的电压下击穿，这就使得它可作为限定或掩护之元件来利用，由于各类电压的稳压二极管都能够取得，故对这类利用出格适合。稳压二极管D是作为过压掩护器件。只需电源电压VS跨越二极管的稳压值D就导通，使继电器J吸合负载RL就与电源分隔。

2、电视机里的过压掩护电路：EC是电视机主供电压。当EC电压太高时，D导通，三极管BG导通，其集电极电位将由本来的高电平(5V)变为低电平，经由过程待机节制线的节制使电视机进入待机掩护状况.。

3、电弧按捺电路：在电感线圈上并联接入一只适合的稳压二极管(也可接入一只通俗二极管道理一样)的话，当线圈在导通状况堵截时，由于其电磁能开释所发生的高压就被二极管所接收，以是当开关断开时，开关的电弧也就被消弭了。这个利用电路在产业上用得比拟多，如一些较大功率的电磁吸节制电路就用到它。

稳压二极管（又叫齐纳二极管）是一种硅材料制成的面打仗型晶体二极管，简称稳压管。此二极管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近稳定，表现出稳压特征，是以普遍利用于稳压电源与限幅电路当中。稳压二极管是按照击穿电压来分档的，由于这类特征，稳压管首要被作为稳压器或电压基准元件利用。稳压二极管能够串连起来以便在较高的电压上利用，经由过程串连便可取得更多的稳定电压，称为双向稳压管。

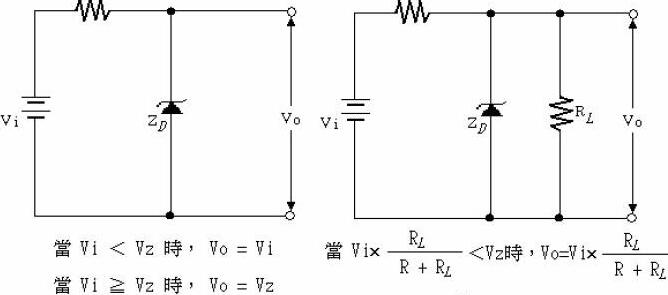

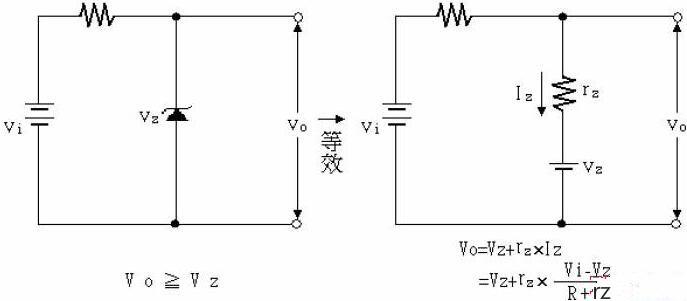

稳压管的任务道理电路图

稳压二极督任务道理一种用于稳定电压的单结二极管。它的伏安特征，稳压二极管标记如图1所示。布局同整流二极管。加在稳压二极管的反向电压增添到必然数值时，将能够有大批载流子隧穿伪结的位垒，构成大的反向电流，此时电压根基稳定，称为地道击穿。当反向电压比拟高时，在位垒区内将能够发生大批载流子，受强电场感化构成大的反向电流，而电压亦根基稳定，为雪崩击穿。是以，反向电压邻近击穿电压时，反向电流敏捷增添，而反向电压几近稳定。这个类似稳定的电压称为齐纳电压(地道击穿)或雪崩电压(雪崩击穿)。
