场效应督任务道理动画

场效应管简介

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。首要有两种范例（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。具备输入电阻高（107～1015Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。

场效应管（FET）是操纵节制输入回路的电场效应来节制输入回路电流的一种半导体器件，并以此定名。由于它仅靠半导体中的大都载流子导电，又称单极型晶体管。

场效应督任务道理

场效应督任务道理用一句话说，便是“漏极-源极间流经沟道的ID，用以栅极与沟道间的pn布局成的反偏的栅极电压节制ID”。改准确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变更，发生耗尽层扩大变更节制的缘由。在VGS=0的非饱和地区，表现的过渡层的扩大由于不很大，按照漏极-源极间所加VDS的电场，源极地区的某些电子被漏极拉去，即从漏极向源极有电流ID活动。从门极向漏极扩大的过分层将沟道的一局部组成梗塞型，ID饱和。将这类状况称为夹断。这象征着过渡层将沟道的一局部反对，并不是电流被堵截。

在过渡层由于不电子、空穴的自在挪动，在抱负状况下几近具备绝缘特征，凡是电流也难活动。可是此时漏极-源极间的电场，现实上是两个过渡层打仗漏极与门极下部四周，由于漂移电场拉去的高速电子经由进程过渡层。因漂移电场的强度几近稳定发生ID的饱和景象。其次，VGS向负的标的目的变更，让VGS=VGS(off)，此时过渡层大抵成为笼盖全地区的状况。并且VDS的电场大局部加到过渡层上，将电子拉向漂移标的目的的电场，只要接近源极的很短局部，这更使电流不能畅通。

MOS场效应管电源开关电路

MOS场效应管也被称为金属氧化物半导体场效应管(MetalOxideSemiconductor FieldEffect Transistor, MOSFET)。它通俗有耗尽型和加强型两种。加强型MOS场效应管可分为NPN型PNP型。NPN型凡是称为N沟道型，PNP型也叫P沟道型。对N沟道的场效应管其源极和漏极接在N型半导体上，一样对P沟道的场效应管其源极和漏极则接在P型半导体上。场效应管的输入电流是由输入的电压（或称电场）节制，能够以为输入电流极小或不输入电流，这使得该器件有很高的输入阻抗，同时这也是咱们称之为场效应管的缘由。

在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流经由进程。这是由于在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而组成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。在栅极不电压时，由后面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处与停止状况。当有一个正电压加在N沟道的MOS场效应管栅极上时，由于电场的感化，此时N型半导体的源极和漏极的负电子被吸收出来而涌向栅极，但由于氧化膜的反对，使得电子堆积在两个N沟道之间的P型半导体，从而组成电流，使源极和漏极之间导通。能够想像为两个N型半导体之间为一条沟，栅极电压的成立相称于为它们之间搭了一座桥梁，该桥的巨细由栅压的巨细决议。

C-MOS场效应管（加强型MOS场效应管）

电路将一个加强型P沟道MOS场效应管和一个加强型N沟道MOS场效应管组合在一路利用。当输入端为低电日常平凡，P沟道MOS场效应管导通，输入端与电源正极接通。当输入端为高电日常平凡，N沟道MOS场效应管导通，输入端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管老是在相反的状况下任务，其相位输入端和输入审察反。经由进程这类任务体例咱们能够取得较大的电流输入。同时由于泄电流的影响，使得栅压在还不到0V，凡是在栅极电压小于1到2V时，MOS场效应管既被关断。差别场效应管其关断电压略有差别。也正由于如斯，使得该电路不会由于两管同时导通而形成电源短路。

场效应管布局与标记

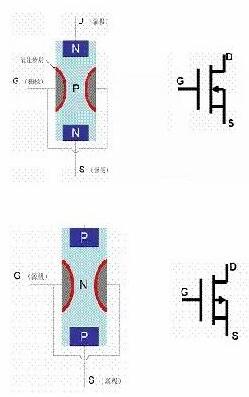

MOS管，在一块搀杂浓度较低的P型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作为漏极D和源极S。而后在漏极和源极之间的P型半导体外表复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就组成了一个N沟道（NPN型）加强型MOS管。明显它的栅极和别的电极间是绝缘的。下图所示别离是它的布局图和代表标记。

场效应督任务道理动画

一样用上述不异的体例在一块搀杂浓度较低的N型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的P+区，及上述不异的栅极建造进程，就制成为一个P沟道（PNP型）加强型MOS管。如上图所示别离是P沟道MOS管道布局图和代表标记。

N沟道MOS管的标记，图中D是漏极，S是源极，G是栅极，中间的箭头表现衬底，若是箭头向里表现是N沟道的MOS管，箭头向外表现是P沟道的MOS管。

场效应督任务道理动画

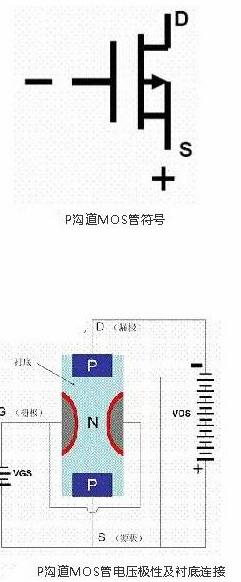

在现实MOS管出产的进程中衬底在出厂前就和源极毗连，以是在标记的法则中；表现衬底的箭头也必须和源极相毗连，以区分漏极和源极。上图是P沟道MOS管的标记。

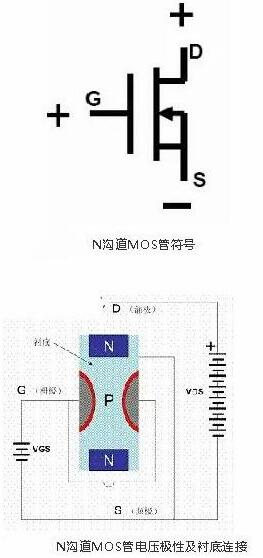

大功率MOS管操纵电压的极性和咱们通俗的晶体三极管不异，N沟道的近似NPN晶体三极管，漏极D接正极，源极S接负极，栅极G正电压时导电沟道成立，N沟道MOS管起头任务,以下图所示。一样P道的近似PNP晶体三极管，漏极D接负极，源极S接正极，栅极G负电压时，导电沟道成立，P沟道MOS管起头任务,以下图所示。

场效应督任务道理动画
