boost升压电路又叫step-up converter，是一种罕见的开关直流升压电路，它能够使输出电压比输出电压高。
假定阿谁开关（三极管或mos管）已断开了很长时候，一切的元件都处于抱负状况，电容电压即是输出电压。阐发升压斩波电路使命道理时，起首假定电路中电感L值很大，电容C值也很大。当可控开关V处于通态时，电源E向电感L充电，充电电流根基恒定为I1，同时电容C上的电压向负载供电。因为C值很大，根基能坚持输出电压uo为恒值，记为Uo。设V处于通态的时候为ton，当V处于断态时E和L配合向电容C充电并向负载供应能量。设V处于关断的时候为toff，则在此时代电感L开释的能量为(Uo-E)I1toff。当电路使命于稳态时，一个周期T中电感L积储的能量与开释的能量相称。
上面要分充电和放电两个局部来申明这个电路：

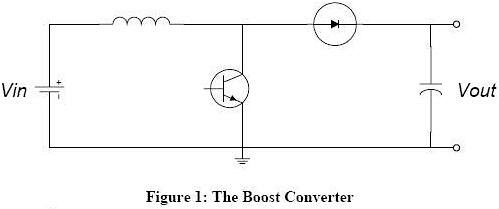

在充电进程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线取代。这时候，输出电压流过电感。二极管避免电容对地放电。因为输出是直流电，以是电感上的电流以一定的比率线性增加，这个比率跟电感巨细有关。跟着电感电流增加，电感里贮存了一些能量。

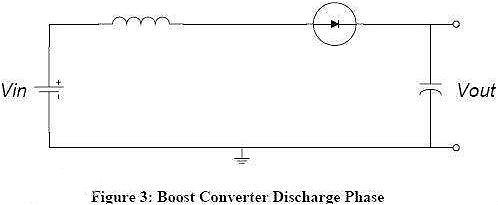

放电进程如图三，这是当开关断开（三极管停止）时的等效电路。当开关断开（三极管停止）时，因为电感的电流坚持特点，流经电感的电流不会顿时变为0，而是迟缓的由充电终了时的值变为0。而本来的电路已断开，因此电感只能经由进程新电路放电，即电感起头给电容充电，电容两头电压降低，此时电压已高于输出电压了。升压终了。
提及来升压进程便是一个电感的能量通报进程。充电时，电感接收能量，放电时电感放出能量。若是电容量充足大，那末在输出端就能够在放电进程中坚持一个延续的电流。若是这个通断的进程不时反复。就能够在电容两头获得高于输出电压的电压。
MOS管最较着的特点是开关特点好，因此被遍及利用在需要电子开关的电路中，罕见的如开关电源和马达驱动，也有照明调光。即兴在的MOS驱动，有几个特别的要求。
1.高压利用：当利用5V电源，这时候辰如其利用传统的图腾柱机关，鉴于三极管的be有0.7V摆布的压降，致使实际最终加以在gate上的电压除非4.3V。这时候辰，咱们选用标称gate电压4.5V的MOS管就在一定的危险。统一的题目也发生在利用3V或其余高压电源的场合。
2.宽电压利用：输出电压并不是一个恒定值，它会跟从期间或其余因素而变化。这个变化致使PWM电路供应MOS管的驱动电压是不牢牢固的。为了让MOS管在高gate电压下宁静，良多MOS管内置了牢固压管强行限制范围gate电压的幅值。在这类环境下，当供的驱动电压超渡过牢固压管的电压，就会伸起较大的静态功耗。同步，如其简单的用电阻分压的纪律降落gate电压，就会出现输出电压比拟高的时候，MOS管使命杰出，而输出电压降落的时候gate电压不可，伸起导通不够究竟，从而增加功耗。
3.双电压利用：在一些操纵电路中，逻辑有些利用范例的5V或3.3V数字电压，而功比值有些利用12V乃至更高的电压。两个电压挑选共地位式毗连。这就提出一个要求，需要利用一个电路，让高压侧能行有用的操纵胜过侧的MOS管，同步胜过侧的MOS管也同在这三种环境下，图腾柱机关没法对劲出口要求，而良多即兴成的MOS驱动IC，犹如也不包罗gate电压限制范围的机关。
电路图如次：

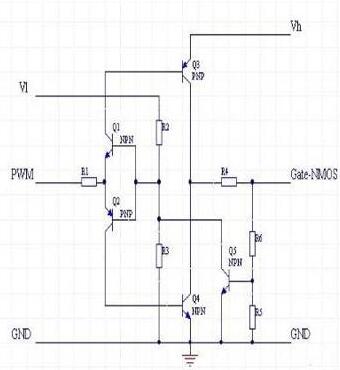

用于NMOS的驱动电路

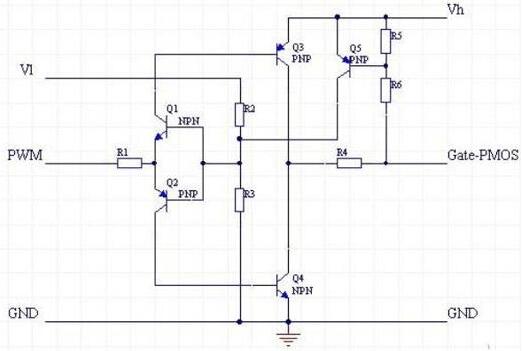

用于PMOS的驱动电路
只针对NMOS驱动电路做一个简单辨析：Vl和Vh区分是低端和高真个电源，两个电压能够是雷同的，只是Vl不该当超渡过Vh。Q1和Q2连系了一个反置的图腾柱，用来实即兴分裂，同步确保两只驱动管Q3和Q4不会同步导通。R2和R3供了PWM电压基准，颠末改变这个基准，能够让电路使命在PWM暗号波形比拟峭拔的地位。Q3和Q4用来供驱动电活动，鉴于导通的时候，Q3和Q4对峙Vh和GND最低都除非一个Vce的压降，这个压降凡是除非0.3V摆布，大大低于0.7V的Vce。R5和R6是反应电阻，用于对gate电压进行采样，采样后的电压颠末Q5对Q1和Q2的基极收回一个剧烈的负反应，从而把gate电压限制范围在一个无限的数值。这个数值能够颠末R5和R6来调剂。

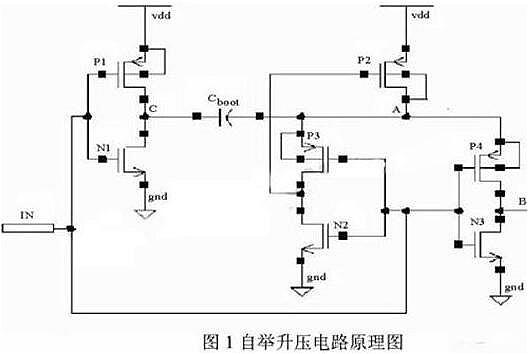

mos管升压电路的纪律图如图1所示。所谓的自举升压纪律执意，在输出端IN输出一个方波暗号，利用电容Cboot将A点电压抬升至高于VDD的电平，这么就能够在B端出口一个与旌旗灯号输出反相，且高电平高于VDD的方波暗号。详细使命纪律如次：
当VIN为高电日常平凡，NMOS管N1导通，PMOS管P1停止，C点电位为低电平。同步N2导通，P2的栅极电位为低电平，则P2导通。这就使得现在A点电位约为VDD，电容Cboot两头电压UC≈VDD。鉴于N3导通，P4停止，因此B点的电位为低电平。这段期间称为预充电周期。
当VIN变为低电日常平凡，NMOS管N1停止，PMOS管P1导通，C点电位为高电平，约为VDD。同步N2、N3停止，P3导通。这使得P2的栅极电位仙游，P2停止。现在A点电位同等C点电位加以上电容Cboot两头电压，约为2VDD。同时P4导通，故此B点出口高电平，且高于VDD。这段期间称为自举升压周期。

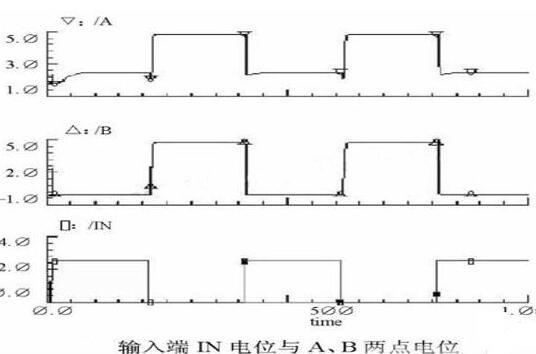

实际上，B点电位与负载电容和电容Cboot的巨细对于，能够根据设想需要调度。详细相干将在绍介电路详细设想时细心群情。在图2中给出了输出端IN电位与A、B两点电位相干的表图。

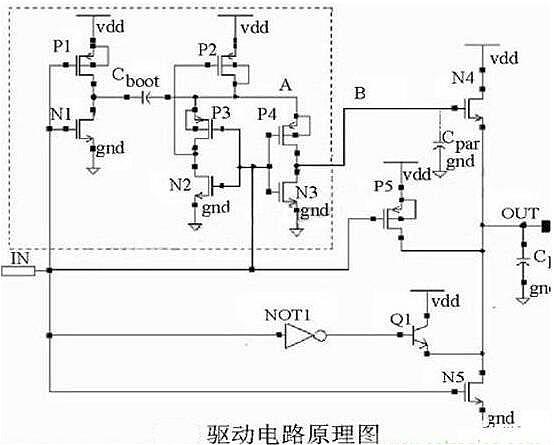

图3中给出了驱动电路的电路图。驱动电路挑选Totem出口机关设想，上拉驱动管为NMOS管N4、晶体管Q1和PMOS管P5。下拉驱动管为NMOS管N5。图中CL为负载电容，Cpar为B点的寄生电容。虚线框内的电路为自举升压电路。
本驱动电路的设想思维是，利用自举升压机关将上拉驱动管N4的栅极(B点)电位抬升，使得UB>VDD+VTH，则NMOS管N4使命在线性区，使得VDSN4大大削减，最终能够实即兴驱动出口高电平告竣VDD。而在出口低电日常平凡，下拉驱动管本身就使命在线性区，能够确保出口低电平位GND。故此无需增加自举电路也能告竣设想要求。
思考到此驱动电路利用于升压型DC-DC替代器的开关管驱动，负载电容CL很大，普通能告竣几十皮法，还需要进一步增加出口电活动能力，故此增加了晶体管Q1作为上拉驱动管。这么在输出端由高电平变为低电日常平凡，Q1导通，由N4、Q1同步供电活动，OUT端电位神速回升，当OUT端电位回升到VDD-VBE时，Q1停止，N4延续供电活动对负载电容充电，直到OUT端电压告竣VDD。
