78l05引脚图怎样判定

1、从正面看①②③引脚从左向右按挨次标注，接入电路时①脚电压高于②脚，③脚为输入位。

2、如对78**正压系列，①脚高电位，②脚接地，③脚为输入位;而对79**负压系列，①脚接地，②脚接负电压，③脚为输入位。如附图所示。

3、别的，还应注重，散热片老是和最低电位的第②脚相连。如许在78**系列中，散热片和②脚(地)毗连，而在79**系列中，散热片却和②脚(输入端)毗连。

78/79系列任务道理

电子产物中常见到的三端稳压集成电路有正电压输入的78××系列和负电压输入的79××系列。故名思义，三端IC是指这类稳压用的集成电路只要三条引脚输入，别离是输入端、接地端和输入端。它的模样象是通俗的三极管，TO-220的规范封装，也有9013模样的TO-92封装。

用78/79系列三端稳压IC来构成稳压电源所需的核心元件少少，电路外部另有过流、过热及调剂管的掩护电路，利用起来靠得住、便利，并且价钱自制。该系列集成稳压IC型号中的78或79前面的数字代表该三端集成稳压电路的输入电压，如7806表现输入电压为正6V，7909表现输入电压为负9V。

78/79系列三端稳压IC有良多电子厂家出产，80年月就有了，凡是前缀为出产厂家的代号，如TA7805是东芝的产物，AN7909是松下的产物。

偶然在数字78或79前面另有一个M或L，如78M12或79L24，用来区分输入电流和封装情势等，此中78L调系列的最大输入电流为100mA，78M系列最大输入电流为1A，78系列最大输入电流为1．5A。它的封装也有多种，详见图。塑料封装的稳压电路具备装置轻易、价钱昂贵等长处，是以用得比拟多。79系列除输入电压为负。引出脚摆列差别之外，定名体例、形状等均与78系列的不异。由于三端牢固集成稳压电路的利用便利，电子建造中常常接纳，能够用来改装分立元件的稳压电源，也常常用作电子装备的任务电源。

注重三端集成稳压电路的输入、输入和接地端毫不能接错，不然轻易烧坏。普通三端集成稳压电路的最小输入、输入电压差约为2V，不然不能输入不变的电压，普通应使电压差坚持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。

在现实利用中，应在三端集成稳压电路上装置充足大的散热器（固然小功率的前提下不必）。当稳压管温度太高时，稳压机能将变差，乃至破坏。

当建造中须要一个能输入1．5A以上电流的稳压电源，凡是接纳几块三端稳压电路并联起来，使其最大输入电流为N个1．5A，但利用时需注重：并联利用的集成稳压电路应接纳统一厂家、统一批号的产物，以保障参数的分歧。别的在输入电流上留有必然的余量，以防止个体集成稳压电路生效时致使其余电路的连锁销毁。

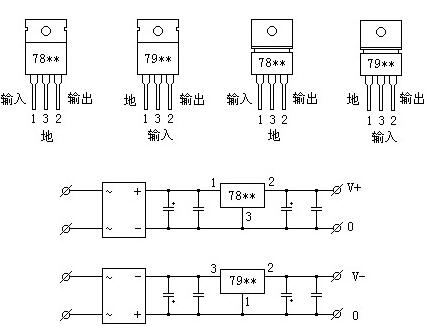

在78**、79**系列三端稳压器中最常利用的是TO-220和TO-202两种封装。这两种封装的图形和引脚序号、引脚功效如附图所示。

别的，还应注重，散热片老是和最低电位的第③脚相连。如许在78**系列中，散热片和地相毗连，而在79**系列中，散热片却和输入审察毗连.

78l05特征

1、输入电压可达30-35V

2、输入电流可达到100mA

3、无需外接元件

4、外部热过载掩护

5、外部短路电流限定

6、从2004年底起头，供给的各种封装情势，均为无铅封装产物。
