三相四线电表接线图/接线体例

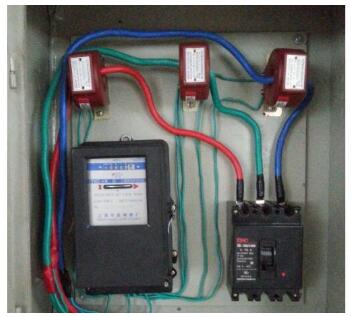

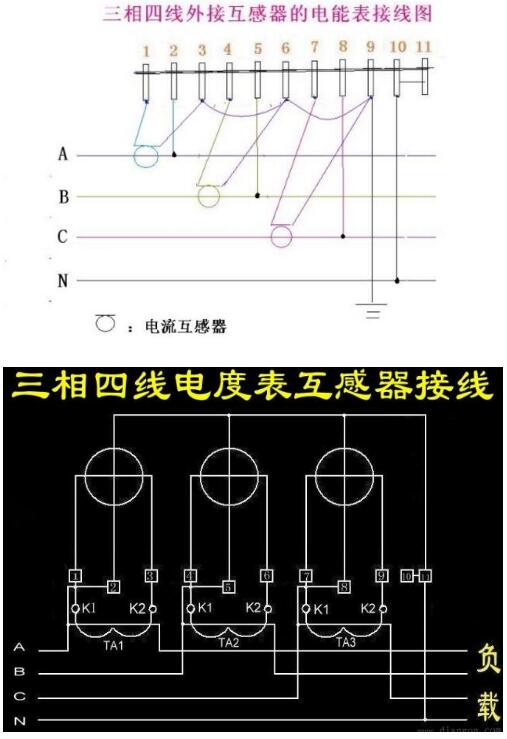

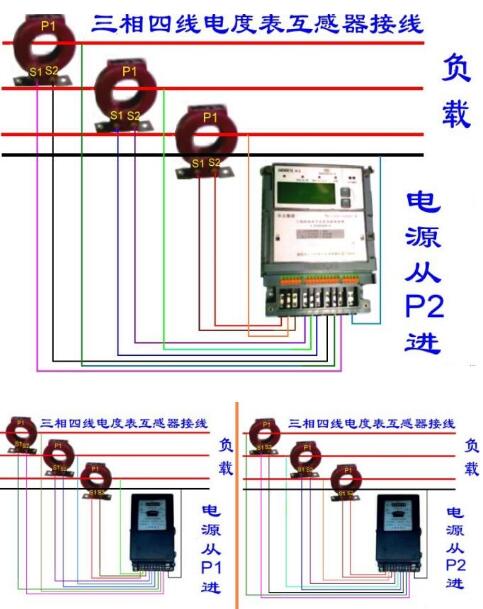

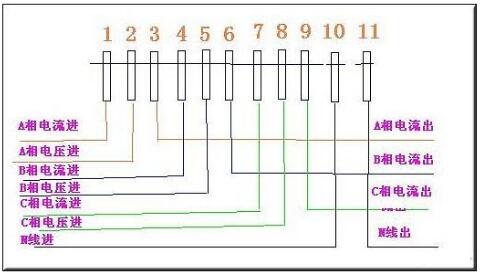

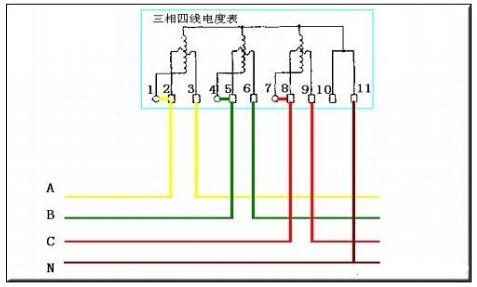

翻过接线端子盖，就能够看到三相四线电表接线图。此中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8别离接三相电源;
10、11是接零端。为了宁静，应将电流互感器S2端毗连后接地。
注重的是各电流互感器的电流丈量取样必须与其电压取样坚持同相，即1、2、3为一组;4、5、6为一组;7、8、9为一组。
普通三相间接式电表的最大规格的许可电流有120A，额外电压为380V，若是当用电负荷跨越120A时，或电压跨越400V时，就应当选用电流及电压互感器来增添其电度表量程，在选用互感器时，普通的计量应选用精确度为0.5级的，或更高级别的0.5S或0.2级的，对价钱来讲，固然增添互感器要增添投资，首要是看你的容量有多大及对计量的请求环境来斟酌；
从丈量道理和组成角度看，不实质不同。带互感器的电表普通额外电流量程为5A，短时过载6A。间接丈量的电表普通额外电流量程较大，且过载才能较强。
能够经由进程公式间接换算出来便可。
1、电流互感器电表度数计较公式：现实的一次电流=二次电流X互感器变比数/5圈。
2、电度表度数=走字数X电压变比X电流变比/5圈。
3、比方电流互感器的变比是1500/5的（互感器名牌上有），主线绕5圈，这时候候的互感器就成了300/5，这时候候若是电表走了5度，现实电量应当是300度。若是电表走了1度，现实电量便是60度。
