电念头道理与布局图
三相异步电念头

完成电能与机器能彼此转换的电工装备总称为机电。机电是操纵电磁感到道理完成电能与机器能的彼此转换。把机器能转换成电能的装备称为发机电，而把电能转换成机器能的装备叫做电念头。在出产上首要用的是交换电念头，出格三相异步电念头，因为它具备布局简略、坚忍耐用、运行靠得住、价钱昂贵、保护便利等长处。它被普遍地用来驱动各类金属切削机床、起重机、锻压机、通报带、锻造机器、功率不大的透风机及水泵等。

三相异步电念头任务道理

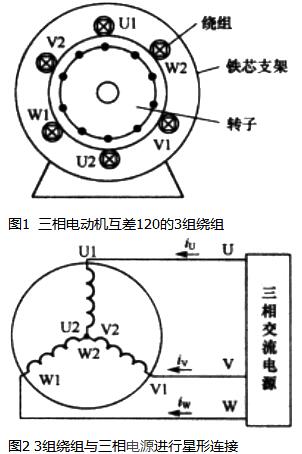

持久现实和现实证实，若是在转子的圆周空间安排互差120°的3组绕组，而后将三组绕组按星形或三角形接法接好（图2是按星形接法接好的3组绕组），将3绕组与三相交换电压接好，有三相交换电流流进3组绕组，这3组绕组会发生近似磁铁发生的扭转磁场，处于此扭转磁场中的转子上各闭合导体有感到电流发生，磁场对有电流流过的导体发生感化力，鞭策各导体按必然的标的目的活动，转子也就运行起来。

图1现实上是三相异步电念头的布局表示图。绕组绕在铁芯支架上，因为绕组和铁芯都牢固不动，是以称为定子，定子中间是笼型的转子。转子的运行能够当作是绕组发生的扭转磁场鞭策的，扭转磁场有必然的转速。扭转磁场的转速n（又称同步转速）、三相交换电的频次f和磁极对数p（一对磁极有两个相异的磁极）有以下干系：n=60f/p。

比方一台三相异步电念头定子绕组的交换电压频次f=50Hz，定子绕组的磁极对数p=3，那末扭转磁场的转速n=60&TImes;50÷3=1000r/min。

电念头在运行时，其转子的转向与扭转磁场标的目的是不异的，转子是由扭转磁场感化而动弹的，转子的转速要小于扭转磁场的转速，并且要滞后于扭转磁场的转速，也便是说转子与扭转磁场的转速是差别步的。这类转子转速与扭转磁场转速差别步的电念头称为异步电念头。

三相异步电念头形状与布局

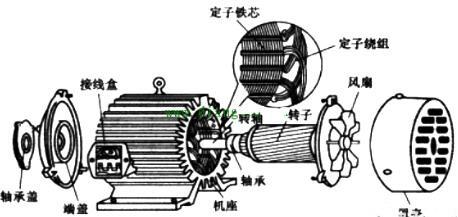

三相异步电念头的布局如图4所示，从图中能够看出，它首要由外壳、定子、转子等局部组成。

三相异步电念头各局部说明：

①外壳

三相异步电念头的外壳首要由机座、轴承盖、端盖、接线盒、电扇和罩壳等组成。

②定子

定子有定子铁芯和定子绕组组成。

a、定子铁芯。定子铁芯凡是由良多圆环状的硅钢片叠合在一路组成，这些硅钢片中间开有良多小槽用于嵌入定子绕组（也称定子线圈），硅钢片上涂有绝缘层，使叠片之间绝缘。

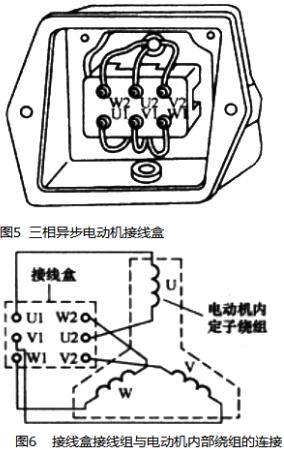

b、定子绕组。它凡是由涂有绝缘漆的铜线绕制而成，再将绕制好的铜线按必然的纪律嵌入定子铁芯的小槽内，详细见图4缩小局部。绕组嵌入小槽后，按必然的体例将槽内的绕组毗连起来，接到接线盒的U1、U2、V1、V2、W1、W2接线柱上。接线盒如图5所示，接线盒各接线柱与电念头外部绕组的毗连干系如图6所示。

③转子

转子是电念头的运行局部，它由转子铁芯、转子绕组和转轴组成。

a、转子铁芯。如图7所示，转子铁芯是由良多外圆开有小槽的硅钢片叠在一路组成的，小槽用来安排转子绕组。

b、转子绕组。转子绕组嵌在转子铁芯的小槽中，转子绕组可分为笼式转子绕组和线绕式转子绕组。

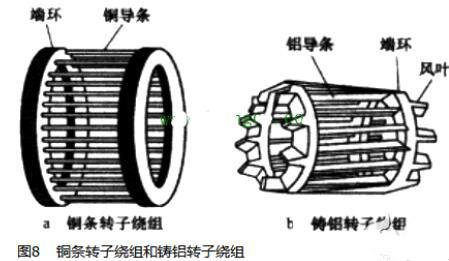

笼式转子绕组是在转子铁芯小槽中放入金属导条，再在铁芯两头用导环将各导条毗连起来，如许肆意一根导条与它对应的导条经由过程两头导环就组成一个闭合的绕组，因为这类绕组形似笼子，是以称为笼式转子绕组。笼式转子绕组有铜条转子绕组和铸铝转子绕组两种，图8所示。铜条转子绕组是在转子铁芯的小槽内放入铜导条，而后在两头用金属端环将它们焊接起来；而铸铝转子绕组则是用浇铸的体例在铁芯上浇铸处铝导条、端环微风叶。

线绕式转子绕组的布局，它是在转子铁芯中按必然的纪律嵌入用绝缘导线绕制好的绕组，而后将绕组按三角形或星形接法接好，大大都按星形体例接线。绕组接好后引出3根相线，经由过程转轴内孔接到转轴的3个铜制集电环（又称滑环）上，集电环随转轴仪器运行，集电环与牢固不动的电刷磨擦打仗，而电刷经由过程导线与变阻器毗连，如许转子绕组发生的电流经由过程集电环、电刷、变阻器组成回路。调理变阻器能够转变转子绕组回路的电阻，以此来转变绕组的电流，从而调理转子的转速。

c、转轴。转轴嵌套在转子铁芯的中间。当定子绕组通三相交换电后会发生扭转磁场，转子绕组受扭转磁场感化而扭转，它经由过程转子铁芯动员转轴动弹，将能源从转轴通报出来。
