电容先容

电容器，凡是简称其包容电荷的身手为电容，用字母C表现。界说1：电容器，望文生义，是‘装电的容器’，是一种包容电荷的器件。英文称号：capacitor。电容器是电子装备中大量利用的电子元件之一，普遍利用于电路中的隔纵贯交，耦合，旁路，滤波，调谐回路， 能量转换，节制等方面。界说2：电容器，任何两个彼此绝缘且相隔很近的导体（包含导线）间都组成一个电容器。电容与电容器差别。电容为根基物理量，标记C，单元为F（法拉）。

通用公式C=Q/U平行板电容器公用公式：板间电场强度E=U/d ，电容器电容决议式 C=εS/4πkd跟着电子信息手艺的日月牙异，数码电子产物的更新换代速率愈来愈快，以平板电视（LCD和PDP）、条记本电脑、数码相机等产物为主的花费类电子产物产销量延续增加，动员了电容器财产增加。

电容特色：

1.它具备充放电特征和禁止直流电流经由进程，许可交换电流经由进程的能力。

2.在充电和放电进程中，南北极板上的电荷有堆集进程，也即电压有成立进程，是以，电容器上的电压不能渐变。

电容器的充电：两板别离带等量异种电荷，每一个极板带电量的绝对值叫电容器的带电量。

电容器的放电：电容器南北极正负电荷经由进程导线中和。在放电进程中导线上有长久的电流发生。

3.电容器的容抗与频次、容量之间成正比。即阐发容抗巨细时就得接洽旌旗灯号的频次凹凸、容量巨细。

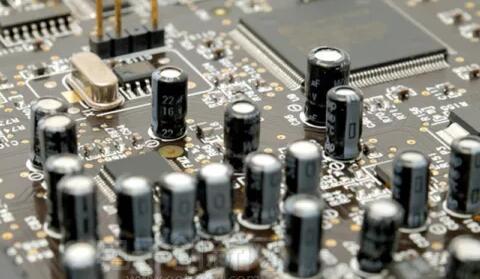

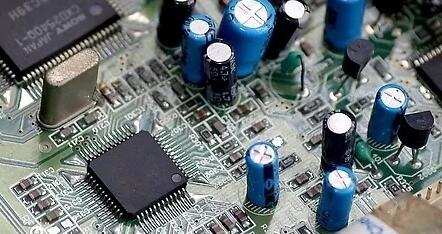

电容的感化详解

（一）电容的感化利用于电源电路，实现旁路、去藕、滤波和储能的感化。上面分类胪陈之：

1）旁路

旁路电容是为本地器件供给能量的储能器件，它能使稳压器的输出平均化，下降负载须要。 就像小型可充电电池样，旁路电容能够或许被充电，并向器件停止放电。 为尽能够削减阻抗，旁路电容要尽能够接近负载器件的供电电源管脚和地管脚。 这能够或许很好地防止输出值过大而致使的地电位举高和噪声。地弹是地毗连处在经由进程大电流毛刺时的电压降。

2）去藕

去藕，又称解藕。 从电路来讲， 老是能够辨别为驱动的源和被驱动的负载。若是负载电容比拟大， 驱动电路要把电容充电、放电， 能力实现旌旗灯号的跳变，在回升沿比拟峻峭的时辰， 电流比拟大， 如许驱动的电流就会接收很大的电源电流，因为电路中的电感，电阻（出格是芯片管脚上的电感，会发生反弹），这类电流绝对通俗环境来讲现实上便是一种噪 声，会影响前级的通俗任务，这便是所谓的“耦合”。

去藕电容便是起到一个“电池”的感化，知足驱动电路电流的变更，防止彼此间的耦合搅扰。将旁路电容和去藕电容连系起来将更轻易懂得。旁 路电容现实也是去藕合的，只是旁路电容通俗是指高频旁路，也便是给高频的开关噪声高一条低阻抗泄防路子。高频旁路电容通俗比拟小，按照谐振频次通俗取 0.1μF、0.01μF 等；而去耦合电容的容量通俗较大，能够是10μF 或更大，按照电路平分布参数、和驱动电流的变更巨细来必定。

旁路是把输出旌旗灯号中的搅扰作为滤除工具，而去耦是把输出旌旗灯号的搅扰作为滤除工具，防止搅扰旌旗灯号前往电源。这应当是他们的实质区分。

3）滤波

从现实上（即假定电容为纯电容）说，电容越大，阻抗越小，经由进程的频次也越高。但现实上跨越1μF 的电容大多为电解电容，有很大的电感成分，以是频次高后反而阻抗会增大。偶然会看到有一个电容量较大电解电容并联了一个小电容，这时候大电容通低频，小电容通高频。 电容的感化便是通高阻低，通高频阻低频。电容越大低频越轻易经由进程，电容越小高频越轻易经由进程。详细用在滤波中,大电容（1000μF）滤低频，小电容 （20pF）滤高频。曾有网友抽象地将滤波电容比作“水塘”。因为电容的两头电压不会渐变，由此可知，旌旗灯号频次越高则衰减越大，可很抽象的说电容像个水 塘，不会因几滴水的插手或蒸发而引发水量的变更。它把电压的变更转化为电流的变更，频次越高，峰值电流就越大，从而缓冲了电压。滤波便是充电，放电的进程。

4）储能

储能型电容器经由进程整流器搜集电荷，并将存储的能量经由进程变更器引线传递至电源的输出端。 电压额外值为40～450VDC、电容值在220～150 000μF 之间的铝电解电容器（如EPCOS 公司的 B43504 或B43505）是较为经常使用的。按照差别的电源请求，器件偶然会接纳串连、并联或其组合的情势， 对功率级跨越10KW 的电源，凡是接纳体积较大的罐形螺旋端子电容器。

（二）电容的感化利用于旌旗灯号电路，首要实现耦合、振荡/同步实时候常数的感化：

1）耦合

举个例子来讲，晶体管缩小器发射极有一个自给偏压电阻，它同时又使旌旗灯号发生压降反应到输出端组成了输出输出旌旗灯号耦合， 这个电阻便是发生了耦合的元件，若是在这个电阻两头并联一个电容， 因为恰当容量的电容器对交换旌旗灯号较小的阻抗，如许就减小了电阻发生的耦合效应，故称此电容为去耦电容。

2）振荡/同步

包含RC、LC 振荡器及晶体的负载电容都属于这一范围。

3）时候常数

这便是罕见的 R、C 串连组成的积分电路。当输出旌旗灯号电压加在输出端时，电容（C）上的电压逐步回升。而其充电电流则跟着电压的回升而减小。电流经由进程电阻（R）、电容（C）的特征经由进程上面的公式描写：

钽电容替换电解电容的误区

凡是的观点是钽电容机能比铝电容好，因为钽电容的介质为阳极氧化后天生的五氧化二钽，它的介电能力（凡是用ε表现）比铝电容的三氧化二铝介质要高。是以在一样容量的环境下，钽电容的体积能比铝电容做得更小。（电解电容的电容量取决于介质的介电能力和体积，在容量必然的环境下，介电能力越高，体积就能够做得越小，反之，体积就须要做得越大）再加上钽的性子比拟不变，以是凡是以为钽电容机能比铝电容好。

但这类凭阳极判定电容机能的体例已过期了，今朝决议电解电容机能的关头并不在于阳极，而在于电解质，也便是阴极。因为差别的阴极和差别的阳极能够组分解差别品种的电解电容，其机能也大不不异。接纳统一种阳极的电容因为电解质的差别，机能能够差异很大，总之阳极对电容机能的影响远远小于阴极。

还有一种观点是以为钽电容比铝电容机能好，首要是因为钽加上二氧化锰阴极助势后才有较着好过铝电解液电容的表现。若是把铝电解液电容的阴极改换为二氧化锰，那末它的机能实在也能晋升不少。能够必定，ESR是权衡一个电容特征的首要参数之一。可是，挑选电容，应防止ESR越低越好，品德越高越好等误区。权衡一个产物，必然要全方位、多角度的去斟酌，切不可把电容的感化成心有意的强调。

通俗电解电容的布局是阳极和阴极和电解质，阳极是钝化铝，阴极是纯铝，以是关头是在阳极和电解质。阳极的黑白干系着耐压电介系数等题目。通俗来讲，钽电解电容的ESR要比划一容量划一耐压的铝电解电容小良多，高频机能更好。若是阿谁电容是用在滤波器电路（比方中间为50Hz的带通滤波器）的话，要注重容量变更后对滤波器机能（通带...）的影响。
