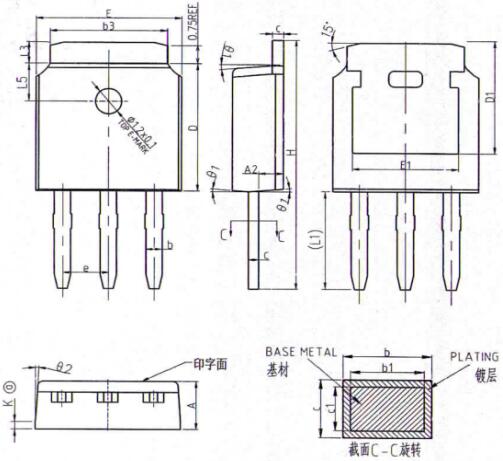

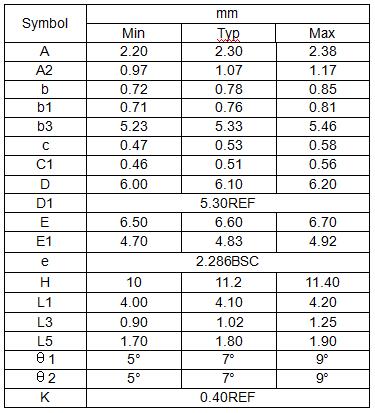

mos251封装尺寸-MOSFET芯片在建造实现今后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。根据装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。

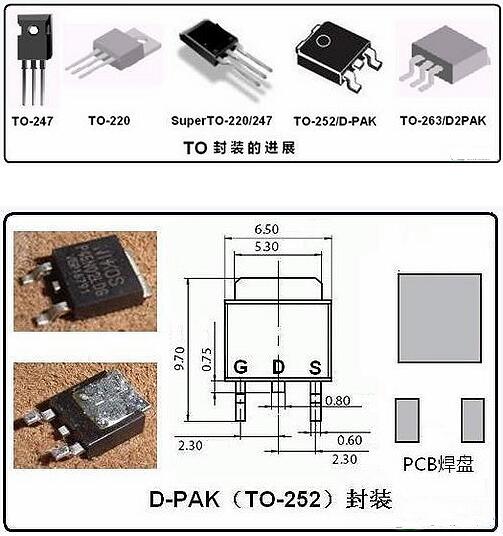

1、TO（Transistor Out-line）的中文即“晶体管形状”，是初期的封装规格，比方TO-92，TO-92L，TO-220，TO-252等等都是拔出式封装设想。
2、最近几年来外表贴装市场需要量的增大也使得TO封装停顿到外表贴装式封装。TO252和TO263便是外表贴装封装。此中TO-252又称之为D-PAK，TO-263又称之为D2PAK。

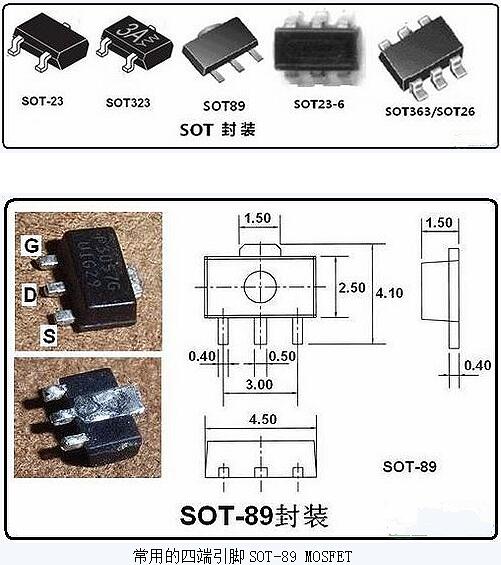

SOT（Small Out-Line Transistor）小形状晶体管封装。这类封装便是贴片型小功率晶体管封装，比TO封装体积小，普通用于小功率MOSFET。

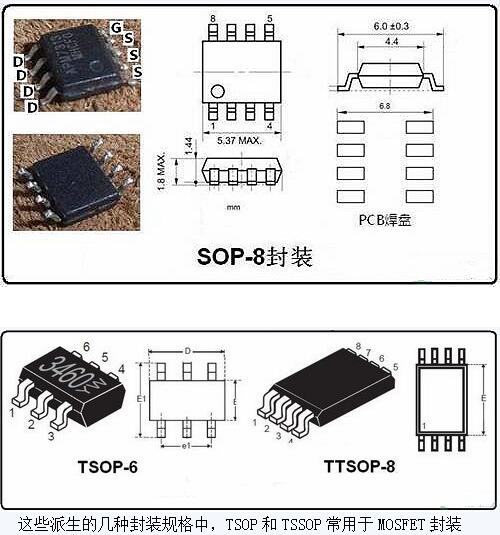

1、SOP（Small Out-Line Package）的中文意义是“小形状封装”。SOP是外表贴装型封装之一，引脚从封装两侧引出呈海鸥翼状(L 字形)。资料有塑料和陶瓷两种。SOP也叫SOL 和DFP。
2、SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP前面的数字表现引脚数。MOSFET的SOP封装大都接纳SOP-8规格，业界常常把“P”省略，叫SO（Small Out-Line ）。
3、SO-8接纳塑料封装，不散热底板，散热不良，普通用于小功率MOSFET。
4、SO-8是PHILIP公司起首开辟的，今后逐步派生出TSOP（薄小形状封装）、VSOP（甚小形状封装）、 SSOP（减少型SOP）、TSSOP（薄的减少型SOP）等规范规格。

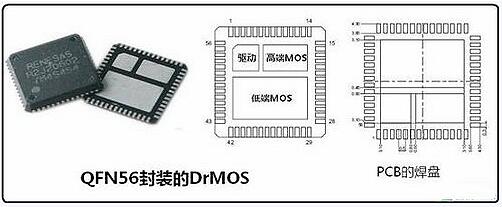

1、QFN（Quad Flat Non-leaded package）是外表贴装型封装之一，中文叫做四边无引线扁平封装，是一种焊盘尺寸小、体积小、以塑料作为密封资料的新兴外表贴装芯片封装手艺。此刻多称为LCC。
2、封装四边设置装备摆设有电极接点，因为无引线，贴装据有面积比QFP小，高度比QFP低。这类封装也称为LCC、PCLC、P－LCC等。QFN原来用于集成电路的封装，MOSFET不会接纳的。INTEL提出的整合驱动与MOSFET的DrMOS接纳QFN-56封装，56是指在芯片反面有56个毗连Pin。

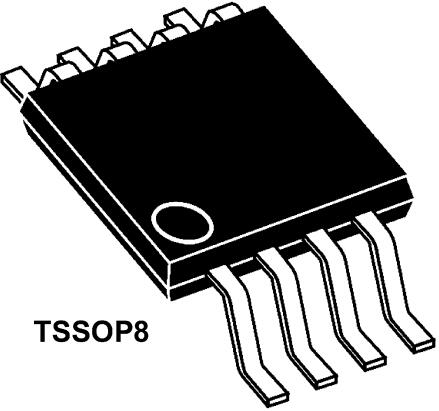

TSSOP便是Thin Shrink Small Outline Package的缩写，薄的减少型小尺寸封装。比SOP（Small Outline Package的缩写，小尺寸封）薄，引脚更密，不异功效的话封装尺寸更小。有TSSOP8、TSSOP20、TSSOP24、TSSOP28等，引脚数目在8个以上，最多64个。
