MOS场效应管也被称为MOSFET，即Metal Oxide Semiconductor Field Effect Transistor(金属氧化物半导体场效应管)的缩写。它通俗有耗尽型和增强型两种咱们晓得通俗三极管是由输出的电流节制输出的电流。但对场效应管，其输出电流是由输出的电压(或称场电压)节制，能够或许以为输出电流极小或不输出电流，这使得该器件有很高的输出阻抗，同时这也是咱们称之为场效应管的缘由。

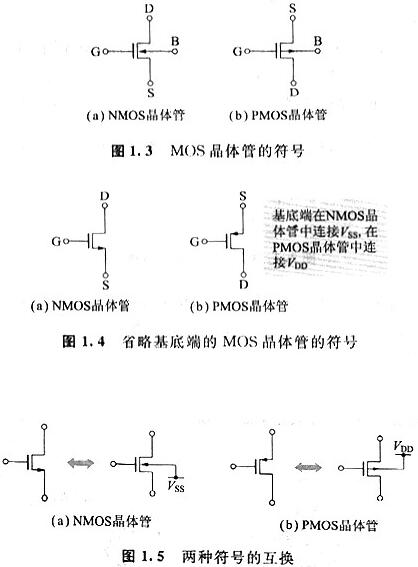

MOS晶体管的标记示于图1.3。（KIA）MOS晶体管是四端器件：源极(S)、栅极(G)、漏极(D)，和基底端(B)。基底端在NMOS晶体管中凡是跟尾电路的负端电源电压Vss，在PMOS晶体管中跟尾电路的正端电源电压VDD。电路图中凡是省略基底端(B)而接纳图1.4所示的标记。二者的干系如图1.5所示。
图1.6是NMOS晶体管的机关表现图。P型硅衬底上组成两个n+地区，一个是源区，别的一个是漏区。栅极是由掺入高浓度杂质的低电阻多晶硅(poly-crystal-linc silicon)组成。
在栅极与硅衬底间组成一层氧化膜( Si02)，叫做栅氧化膜。P型硅衬底也叫做基板。
NMOS的基底跟尾VSS负端电源电压。比方，在正的电源电压VDD为3V，负的电源电压VSS为OV的电路中任务时，基底跟尾OV（图1.7）。
画电路图时，NMOS晶体管是漏极在上、源极鄙人，而PMOS晶体管是源极在上、漏极鄙人。图1.8示出电流勾当的标的目标和电极间的电压。栅极—源极间电压用VGS(PMOS晶体管中用VSG)表现，漏极—源极间电压用VDS（PMOS晶体管中VSD）表现。
MOS管是金属(metal)—氧化物(oxid)—半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是能够或许对换的，他们都是在P型backgate中构成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。
（一）MOS管的操纵上风
MOS管是电压节制元件，而晶体管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下，应选用MOS管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的条件下，应选用晶体管。
MOS管是操纵大都载流子导电，以是称之为单极型器件，而晶体管是即有大都载流子，也操纵多数载流子导电，被称之为双极型器件。有些MOS管的源极和漏极能够或许互换操纵，栅压也可正可负，矫捷性比晶体管好。MOS管能在很小电流和很低电压的条件下任务，并且它的制作工艺能够或许很便利地把良多MOS管集成在一块硅片上，是以MOS管在大范围集成电路中获得了遍及的操纵。
（二）电路标记

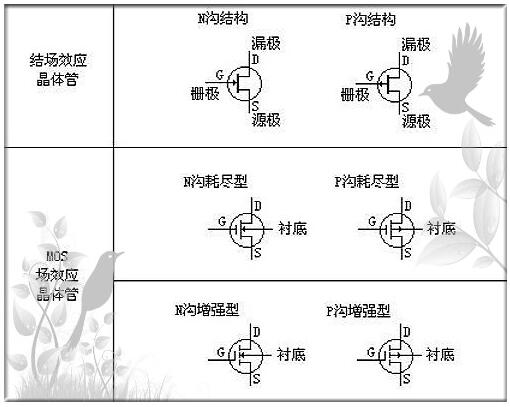

经常操纵于MOSFET的电路标记有良多种变更，最罕见的设想是以一条直线代表通道，两条和通道垂直的线代表源极与漏极，左方和通道平行并且较短的线代表栅极，以下图所示。偶然也会将代表通道的直线以破折线代替，以辨别增强型MOSFET（enhancement mode MOSFET）或是耗尽型MOSFET（depletion mode MOSFET）。
因为集成电路芯片上的MOSFET为四端元件，以是除栅极、源极、漏极外，另有一基极（Bulk或是Body）。MOSFET电路标记中，从通道往右延长的箭号标的目标则可表现此元件为N型或是P型的MOSFET。箭头标的目标永久从P端指向N端，以是箭头从通道指向基极度的为P型的MOSFET，或简称PMOS（代表此元件的通道为P型）；反之若箭头从基极指向通道，则代表基极其P型，而通道为N型，此元件为N型的MOSFET，简称NMOS。在通俗散布式MOSFET元件（discrete device）中，凡是把基极和源极接在一路，故散布式MOSFET凡是为三端元件。而在集成电路中的MOSFET凡是因为操纵统一个基极（common bulk），以是不标示出基极的极性，而在PMOS的栅极度多加一个圆圈以示区分。
（以N沟道增强型mos场效应管）它是操纵VGS来节制“感到电荷”的几多，以转变由这些“感到电荷”构成的导电沟道的状态，而后到达节制漏极电流的目标。在制作管子时，经由进程工艺使绝缘层中呈现大批正离子，故在交壤面的别的一侧能感到出较多的负电荷，这些负电荷把高渗杂质的N区接通，构成了导电沟道，即便在VGS=0时也有较大的漏极电流ID。当栅极电压转变时，沟道内被感到的电荷量也转变，导电沟道的宽窄也随之而变，是以漏极电流ID跟着栅极电压的变更而变更。
影响开关机能的参数有良多，但最重要的是栅极/漏极、栅极/ 源极及漏极/源极电容。这些电容会在器件中发生开关耗损，因为在每次开关时都要对它们充电。MOS管的开关速率是以被降落，器件效力也降落。为计较开关过 程中器件的总耗损，要计较开经由进程程中的耗损（Eon）和封闭进程中的耗损（Eoff）。MOSFET开关的总功率可用以下方程抒发：Psw= （Eon+Eoff）×开关频次。
而栅极电荷（Qgd）对开关机能的影响最大。场效应管的名字也来历于它的输出端（称为gate）经由进程投影一个电场在一个绝缘层下去影响流过晶体管的电流。现实上不电流流过这个绝缘体，以是FET管的GATE电流很是小。最通俗的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这类晶体管称为金属氧化物半导体（MOS）晶体管，或，金属氧化物半导体场效应管（MOSFET）。因为MOS管更小更省电，以是他们已在良多操纵场所代替了双极型晶体管。
MOS管具备很低的导通电阻，耗损能量较低，在今朝风行的高效DC－DC芯片中多接纳MOS管作为功率开关。可是因为MOS管的寄生电容大，通俗环境下NMOS开关管的栅极电容高达几十皮法。这对设想高任务频次DC－DC转换器开关管驱动电路的设想提出了更高的请求。在低电压ULSI设想中有多种CMOS、BiCMOS接纳自举升压布局的逻辑电路和作为大容性负载的驱动电路。这些电路能够或许在低于1V电压供电条件下普通任务，并且能够或许在负载电容1～2pF的条件下任务频次能够或许到达几十兆乃至上百兆赫兹。本文恰是接纳了自举升压电路，设想了一种具备大负载电容驱动才能的，合适于低电压、高开关频次升压型DC－DC转换器的驱动电路。电路基于Samsung AHP615 BiCMOS工艺设想并颠末Hspice仿真考证，在供电电压1.5V ，负载电容为60pF时，任务频次能够或许到达5MHz以上。
1、MOS部件出厂时通俗装在玄色的导电多气孔资料袋中，切勿自行等闲拿个份子化合物塑料袋装。
2、抽取MOS管部件不能够或许在份子化合物塑料板上滑动，操纵金属盘来盛放待用部件。
3、烧焊用的电烙铁务必使人对劲接地。
4、在烧焊前应把电路板的电源线与地线短接，待MOS部件烧焊完后再分隔。
5、MOS部件各管脚的烧焊顺着顺序是漏极、源极、栅极。拆机时顺着顺序相反。
6、在准予的条件下，MOS场效应管的栅极最好接入极力赐顾帮衬二极管。在查抄补缀电路时应注重查询拜访证明原本的极力赐顾帮衬二极管是不是破坏。
7、最好是带防静电手套儿或穿上防静电的衣裳再去打仗场效应管。
8、选管时，要注重现实电路中各极电流电压的数字都不能够或许跨越规格书中的定额值。
1）雪崩生效(电压生效)，也便是咱们常说的漏源间的BVdss电压跨越MOSFET的额外电压，并且跨越到达了必然的才能从而致使MOSFET生效。
2）SOA生效(电流生效)，既超越MOSFET宁静任务区引发生效，分为Id超越器件规格生效和Id过大，耗损太高器件永劫间热堆集而致使的生效。
3）体二极管生效：在桥式、LLC等有效到体二极管停止续流的拓扑布局中，因为体二极管蒙受粉碎而致使的生效。
4）谐振生效：在并联操纵的进程中，栅极及电路寄生参数致使震动引发的生效。
5）静电生效：在秋冬季候，因为人体及装备静电而致使的器件生效。
6）栅极电压生效：因为栅极蒙受非常电压尖峰，而致使栅极栅氧层生效。

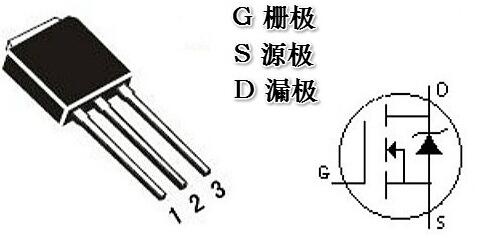

1.判定栅极G
MOS驱动器首要起波形整形和增强驱动的感化:假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能耗损其副感化是降落电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候.
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，因为它和别的两个管脚是绝缘的。
2.判定源极S、漏极D
将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（通俗为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
3.测量漏-源通态电阻RDS（on）
在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。
因为电动车的遍及操纵，并且电动车遍及随意停在路边，车身比拟简便，即便熄火也完整能够或许搬离。现场抓获难。当人分开车后凡是的喇叭报警没法实时传到达车主。警报声音，四周的人也不太存眷，现场很难捉住盗车者。被盗报案难。因为电动车不挂号信息，特点不较着不易辨识，被盗后良多人便不去报案。冲击取证难。电动车被盗后，怀疑人多采用异地销赃或“化整为零”的方法，形成取证坚苦。是以电动车防盗报警体系起头推而广之。

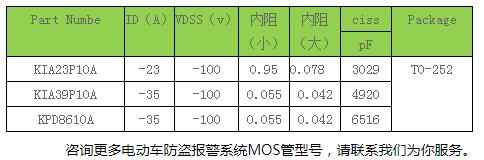

在电动车防盗报警体系中会用到MOS管，此刻就先容一下本公司在电动车防盗报警体系操纵到的MOS管，在防盗报警器中，KIA设想出产的P沟道MOS管器件具备更高耐压，更足的余量，内阻更是划一更低给产物的操纵供给更稳定的保证。
领会更多MOS管器件的操纵及型号，请接洽咱们！
