电子镇流器简介

跟着电子手艺的成长，在照明范畴接纳电子式镇流器代替传统的电感式镇流器，咱们以为是此后途径照明成长的标的目的，节电结果很是较着，可达30%以上，并且寿命长、体积小、电压规模宽等特色。此刻就简略的阐发一下电子镇流器与传统电感镇流器的特征区分和其优胜的经济合用性。

一、电子镇流器的产物特征

1.电感式镇流器，包含通俗型和节能型；也分为通俗电感镇流器和HID电感镇流器。

2.电子式镇流器，20世纪70年月末进入市场，我国从上世纪80年月中期起头研制出产。这类镇流器产物中也有谐波含量巨细、能耗巨细差别荧光灯镇流器产物。

通俗型和节能型镇流器不明白的边界，便利推行利用。欧盟对直管荧光灯的能效品级规范有详细的数据划定，差别品级的产物划定了功率限值，可供鉴戒。表1列出了欧盟的CELMA构造对T8荧光灯镇流器能效品级的分别。

表1划定的能效品级，应按照欧盟规范EN 50294停止测试，可以或许给定响应的品级。

欧盟已制止利用的C级和D级电感镇流器，恰是我国新颁发的国度规范《修建照明设想规范》（GB50034-2004）中明白划定不应利用的电感镇流器。该规范同时划定直管荧光灯应接纳电子镇流器或节能型电感镇流器。前者相称于欧标的A2级和A3级产物；后者相称于B1级和B2级产物。而从规范体例组编写的“规范培训讲座”的资料可以或许看出，在拟定“照明功率密度（LPD）”规范中测算资料，电子镇流器的体系功率相称于A2级，节能电感镇流器体系功率则略高于B1级，但低于B2级。

二、镇流器选型

镇流器是气体放电灯不可少的附件，但本身功耗比拟大，降落了照明体系能效。镇流器之好坏对照明品质和照明能效都有很大影响。其挑选请求论述以下。

1. 镇流器选型

按《修建照明设想规范》划定，直管荧光灯应配用电子镇流器或节能型电感镇流器；高压钠灯、金卤灯应配节能型电感镇流器。总之，不能再接纳传统的功耗大的通俗电感镇流器。

2.镇流器的能效因数（BEF）

BEF值是权衡其能效好坏的参数，可是BEF值很不直观，要颠末换算，能力看出其能效之凹凸。

μ—— 镇流器的流明系数；

Ρ—— 线路输出功率，即是光源额外功率和镇流器功耗之和，W。

我国制定了3种气体放电灯的镇流器的能效规范，是接纳BEF值评估。

3. 镇流器能效比拟

直管荧光灯电子镇流器（以下简称EB）和节能型电感镇流器（以下简称SLB）的能效比拟：因为EB是用几十千赫的高频电流供给灯管，使灯管的光效比工频时进步约10%，加上其本身功耗更小，以是配EB比SLB具备更高的体系能效。

三、电子镇流器任务道理

当开关闭合电路中施加220V50HZ的交换电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器起头时是断开的，因为施加了一个大于190V以上的交换电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一路，构成通路给灯丝加热），当启动器的两个电极靠在一路，因为不弧光放电，双金属片冷却，南北极分隔，因为电感镇流器呈理性，当电路俄然间断时，在灯两头会发生延续时候约1ms的600V-1500V的脉冲电压，其切当的电压值取决于灯的范例，在放电的情况下，灯的两头电压当即降落，此时镇流器一方面临灯电流停止限定感化，另外一方面使电源电压和灯的任务电流之间发生55。-65。的相位差，从而坚持灯的二次启动电压，使灯能更不变的任务。

电感镇流因为布局简略，作为第一种荧光灯共同任务的镇流器，它的市场据有率还比拟大，因为它的功率因数低，低电压启动机能差，耗能轻巧，频闪等诸多错误谬误，它的市场渐渐地被电子镇流器所代替，电感镇流器能量耗损：40W（灯管功率）+10W（电感镇流器本身发烧耗损）即是整套灯具总耗电为50W。

电子镇流器是一个将工频交换电源转换成高频交换电源的变更器，其根基任务道理是：工频电源颠末射频搅扰（RFI）滤波器，全波整流和无源（或有源）功率身分校订器（PPFC或APFC）后，变为直流电源。经由进程DC/AC变更器，输出20K-100KHZ的高频交换电源，加到与灯毗连的LC串连谐振电路加热灯丝，但使灯管"放电"变成"导通"状况，再进入发光状况，此时高频电感起限定电流增大的感化，保障灯管取得通俗任务所需的灯电压和灯电流，为了进步靠得住性，常增设各类掩护电路，如很是掩护，浪涌电压和电流掩护，温度掩护等等。

四、电子镇流器上风

1.进步用电品质、省电节能

今朝电网跟着大批的不规范电子装备的参与，使得电网波形发生较着畸变，由此降落了供电体系有用容量，轻易对仪器发生搅扰，使节制体系呈现误举措，并对接入的电气装备及线路形成不轻易阐收回缘由的宁静隐患。金卤灯、钠灯电子镇流器因为接纳进步前辈的有源功率因数改正手艺及电子滤波办法，可以或许使体系功率因数达99%，对电网几近无影响，而传统电感镇流器功率因数只要50%摆布，对电网发生较大搅扰。电子镇流器在不异的点灯功率时成倍地削减了线路启动电流，从而降落了全部供电线路的负荷与耗损。传统电感镇流器因为电磁任务特征和资料本钱等身分，会在铁芯中发生较着的涡流（铁损），大电流经由进程线圈时发生较着的发烧（铜损），因为启动电流大对变压器等装备也会发生较高耗损，由此决议本身功耗较高。

2.降落初装用度、节俭运转开销

利用电子镇流器扑灭，因为其启动电流是由小到大（而电感镇流器其启动电流时由大到小，通俗是运转电流的二倍以上），是以，供电体系、电源线路、变压器等装备投入可降落一半之多。因为利用电子镇流器综合节能约30%，同时还可以或许大大耽误灯胆的利用寿命、削减灯胆的推销本钱及大批野生的掩护用度，在较着进步照明品质的前提下，经济效益可观。

3.灯光不变、进步照明品质

在工频前提下利用的电感镇流器，因要耗损大批的钢材和铜材，岂但轻巧并且因为人眼的视觉特征，会发生闪灼感（频闪效应），并发生较着的峰音。电子镇流器因为接纳高频恒功率手艺扑灭灯胆，并降服了声频谐振这一天下坚苦，灯炷光柱成平均不变的圆柱形，又消弭了工频供电的频闪景象及乐音。

4.电源顺应规模

高强度放电灯在配用电感镇流器时对电源请求很是高，电压低于198V难以起辉，高于额外电压或频次降落，功率及耗损急剧增大，是以，电压及频次变更对灯胆及电感 镇流器功率、耗损、及寿命影响很是大。电子镇流器有杰出的稳压功效，在电压160V～260V及频次40Hz～400Hz规模内输 出功率及灯胆亮度根基坚持恒定，即便电压低到70V灯胆也不会燃烧，这是任何电感镇流器都瞠乎其后的。

电子镇流器体积小、分量轻、形状美、乐音小、温升低、功效全、机能优，其“绿 色环保”机能，对人类可延续性成长有着严重的实际意思和深远的汗青意思；它在较着进步照明品质时，又能降落运转用度；既有明显的经济效应，又有杰出的社会效应。高 强度放电灯电子镇流器，必将成为电感镇流器更新换代的支流产物，是一种很是经济合用的镇流器。

5.灯胆启动快、寿命长

配用电感镇流器时还需附加触发器能力将灯胆启动扑灭，电压稍低则难以启动并轻易破坏灯胆，即便在通俗电压下灯胆启动进程也要8～10分钟能力到达通俗亮度。若是跨越额外电压，灯胆功率会大增（比方250w高强度放电灯在电压250V时，功率会到达350W），寿命将急剧耽误。

电子镇流器不再须要外配附件，在电压160V～260V规模内灯胆只要电感镇流器约三分之一的启动时候就可以或许到达通俗亮度，此时在恒功率及欠功率前提下利用，灯电流波 峰比≤1.4，灯胆寿命将大大耽误，加上电感镇流器不能扑灭的灯胆中有些仍可延续利用，灯胆综合寿命会耽误 1.5～2.5 倍。

6.多项掩护功效、宁静靠得住

配用电感镇流器永劫候启动坚苦轻易破坏灯胆，若是灯胆永劫候开路或短路，也会对触发器及镇流器形成侵害，并且轻易呈现飞弧景象或线圈烧焦而激发变乱。电子镇流器装备多项掩护功效，如短路掩护、开路（无灯）掩护、过压掩护、欠压 掩护、过流掩护等，利用宁静。电子镇流器接纳缓启动手艺，减小了打击电流，并且每次引燃能量很小，延续时候很短，此时静态功耗约1瓦，即便较永劫候短路或开路也 不妨，对别的镇流器通俗是没法蒙受的。

7.装置简略、利用便利

电子镇流器接纳铝合金密封壳体，玲珑雅观简便，不必外罩，室表里都可间接装置利用。接纳怪异启动体例，传输间隔可达15米。

几种电子镇流器的对照

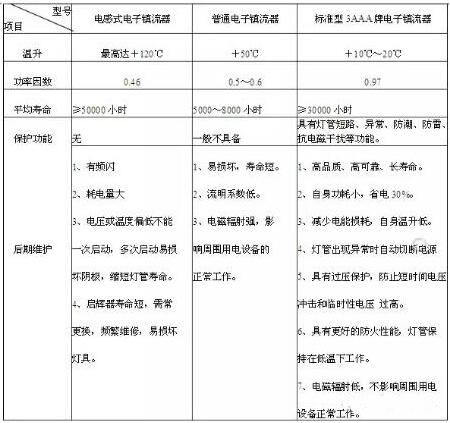

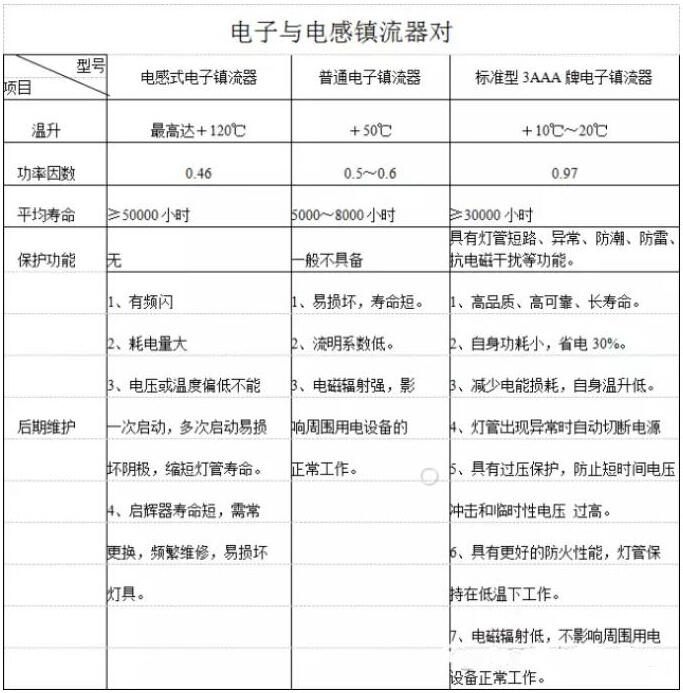

以下表格中展现了电感式电子镇流器、通俗电子镇流器和规范型3AAA牌电子镇流器这3种电子镇流器的因素对照。

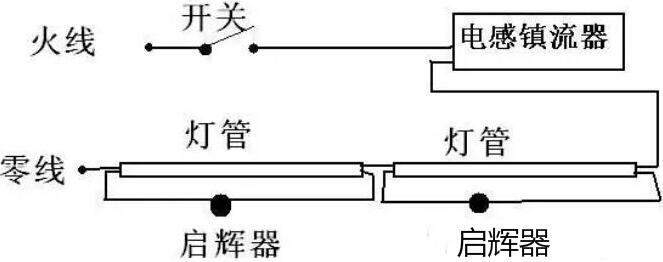

电子镇流器与电感镇流器的区分和接线图

1、任务道理差别：高频（无乐音、无闪灼）

2、加倍节俭资本（资料）：电子镇流器接纳电子元器件，绝对电感镇流器，节俭了大批铜、硅钢资本，而同时，这些资本的节俭也是节能与情况的表现。

3、节能节电：传统电感镇流器的功率因数通俗只要0.5，而电子镇流器的功率因数可以或许做到0.9以上乃至0.98以上。功率因数越高，线路电流就越小，这对国度、电厂来讲是节俭大批动力。电子镇流器的省电首要决议于本身的耗损及任务的频次。荧光灯任务于20KHZ以上比任务于50HZ光阴效要进步20%，同时电子镇流器本身功耗小，比电感镇流器要小很多。通俗来讲电子镇流器比电感镇流器将省电18%～30%，首要是按照灯管差别而有所差别。

4、合用电压广，利用便利：合用电压为AC176V～AC264V，并且可以或许按照线路的差别分为当即点亮，或是预热后点亮（预热时候在0.4～1秒之间）。

5、耽误灯管寿命：电子镇流器在线路设想时可以或许增添各类很是掩护功效，对本身和灯管停止掩护，耽误灯管的利用寿命。

电子镇流器的长处

A、节能  ; 它的本身功耗为电感镇流器1/4，任务电流为1/3，功率因数高，无功耗损低。发光效力较电感镇流器进步15%，以是输出功率比标称功率降落5%摆布，其照度不变。综合计较比电感镇流器节电不小于25%，可以或许低电压或高温启动。

B、无频闪 灯管内荧光粉在高频20KHZ以上任务时发光不变，光芒温和，消弭了“闪”，启动无需启辉器、无闪灼、有益于掩护眼睛目力。

C、无乐音 而电感镇流器任务收回的使人焦躁的轰鸣声，倒霉于人们在宁静的情况中任务进修。

D、灯管寿命长 灯管启动无需启辉器，不被频频打击、闪灼、不会使灯管两头过早发黑。一次启辉，耽误灯管寿命3倍，大大削减维修改换灯管的任务量。

E、高机能电子镇流器对电网的阴抗表视为容性，功率因数高削减无功率耗损，削减供电装备的增容和线路中的铜铁损。
