cmos电平先容

CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS

逻辑电平电压靠近于电源电压，0 逻辑电平靠近于 0V。并且具备很宽的噪声容限。Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。相对TTL有了更大的噪声容限，输出阻抗弘远于TTL输出阻抗。对应3.3V LVTTL，呈现了LVCMOS，能够或许或许与3.3V的LVTTL直接彼此驱动。

3.3V LVCMOS：

Vcc：3.3V；VOH>=3.2V；VOL<=0.1V；VIH>=2.0V；VIL<=0.7V。

2.5V LVCMOS：

Vcc：2.5V；VOH>=2V；VOL<=0.1V；VIH>=1.7V；VIL<=0.7V。

CMOS利用注重：CMOS布局外部寄生有可控硅布局，当输出或输出管脚高于VCC必然值(比方一些芯片是0.7V)时，电流充足大的话，能够或许或许引发闩锁效应，致使芯片的销毁。

COMS电路的利用注重事变

1)COMS电路时电压节制器件，它的输出总抗很大，对搅扰旌旗灯号的捉拿才能很强。以是，不必的管脚不要悬空，要接上拉电阻或下拉电阻，给它一个恒定的电平。

2)输出端接低内阻的旌旗灯号源时，要在输出端和旌旗灯号源之间要串连限流电阻，使输出的电流限定在1mA以内。

3)当接长旌旗灯号传输线时，在COMS电路端接婚配电阻。

4)当输出端接大电容时，应当在输出端和电容直接掩护电阻。电阻值为R=V0/1mA.V0是外界电容上的电压。

5)COMS的输出电流跨越1mA，就有能够或许或许烧坏COMS.

CMOS的趋向

进入2000年后，电子电路低电压化的步调加速了。这与电子装备的旌旗灯号措置从仿照向数字转移有密切的干系。像CG（ComputerGraphic,计较机图形）那样，进一步以高速率、高密度（3D，MPEG2，5.lch环抱立体声等）、并且用电池驱动的条记本电脑遏制编辑、阅览。像数码拍照机（百万像素&永劫间电池）那样，要求更低的功率花费。

从这类市场动向和半导体厂家的高集成度、高附加值两个角度看，都要求器件的微细化、低电压化。表13.4列出了包含EIA／JEDEC仍然在审议中的电源电压规模的标准化动向。低电压化业已进入1.0V系电源。

表13.5列出其输出电压规格（接口规格）的动向，到3.3V系（或3.0V系）电源电压，都是VIL=0.8V、VIH=2.0V便是说以保持TTL电平的“LVTTL”(LV：LowVoltage)作为输出电压规格标准，在TTL习惯利用的信息、通信规模利用着。不过在电源电压进一步下降后，VIL，和VIH的规格就只能接纳CMOS电平标准。图13.6抽象地表现出电源电压和高速化的干系。TTL利用在以5V任务为中间的高速利用规模，3V系的利用被适合于Bi-CMOS手艺的低电压型(LVTTL)袒护。TTL/LVTTL的电路阈值设想约莫是1.4V，输出“L”/“H”的电压规格是0.8V/2.0V。

cmos电平

cmos电平与TTL电力比拟

1）TTL电路是电流节制器件，而CMOS电路是电压节制器件。

2）TTL电路的速率快，传输提早时候短(5-10ns)，可是功耗大。CMOS电路的速率慢，传输提早时候长(25-50ns),但功耗低。CMOS电路自身的功耗与输出旌旗灯号的脉冲频次有关，频次越高，芯片集越热，这是一般景象。COMS电路的锁定效应：COMS电路因为输出太大的电流，外部的电流急剧增大，除非堵截电源，电流一向在增大。这类效应便是锁定效应。当发生锁定效应时，COMS的外部电流能到达40mA以上，很轻易销毁芯片。

进攻办法：

1)在输出端和输出端加钳位电路，使输出和输出不跨越不跨越划定电压。

2)芯片的电源输出端加去耦电路，避免VDD端呈现刹时的高压。

3)在VDD和外电源之间加线流电阻，即使有大的电流也不让它出来。

4)当体系由几个电源别离供电时，开关要按下列挨次：开启时，先开启COMS电路得电源，再开启输出旌旗灯号和负载的电源;封闭时，先封闭输出旌旗灯号和负载的电源，再封闭COMS电路的电源。

CMOS电平与TTL电平

逻辑器件中，决议交代旌旗灯号的规格是由作为DC电学特征的输出电压必定的。输出电压存在两种规格：将输出判定为“L”的低电平输出电压(VIL)，和输出判定为“H”的高电平输出电压(VIH)。逻辑器件是措置、传递2值逻辑的，以是旌旗灯号措置必需能够或许或许辨别“L”或“H”（“0”或“1”）。

表13.3列出逻辑器件最典范的输出电压的规格。电源电压为5V的电子装备中，要按CMOS电平或TTL电平遏制设想。为甚么存在两种规格，这是因为CMOS与双极的电路机关差别。天下上起首出世的逻辑器件是TTL。TTL持久作为逻辑电路的支流被利用着。厥后的CMOS在展开进程中慢慢建立起CMOS自己的规格设定，这是汗青启事组成的。

cmos电平

CMOS在与TTL有不异电源电压情况中利用时，设置的旌旗灯号电平对于TTL不不适合。反过去对于不但愿在变更CMOS电平上花时候用户来讲，在标准CMOS逻辑条件要寄望TTL输出产物(74VHCT**，74HCT**型)。CMOS定制IC和CMOS存储器等中，也大批存在用TTL旌旗灯号电平规格化的产物。

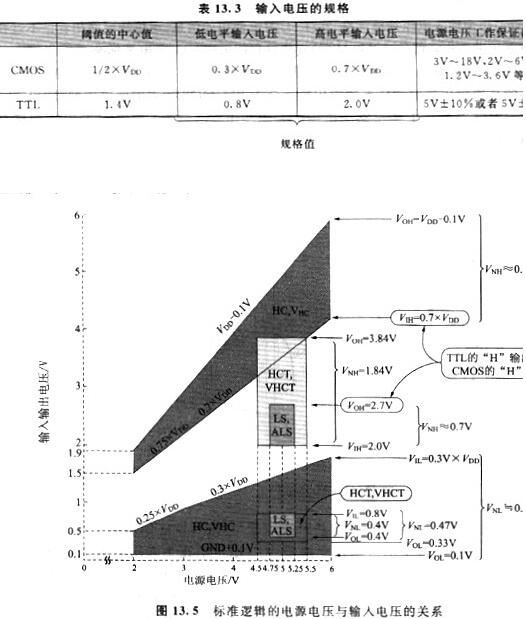

图13.5就标准逻辑的CMOS（以74HC、74VHC为代表）与TTL( 74LS、74ALS)，将电源电压与输出输出电压的DC规格图解化。能够或许或许看出，对于“L”电平CMOS与TTL有能够或许或许相互接口的规格。对于“H”电平，TTL的输出端能够或许或许蒙受CMOS的输出，不过TTL的输出却不能被CMOS输出蒙受。可是，能够或许或许看出CMOS的“74**xT型”中，输出、输出都能够或许或许与TTL接口，不甚么题目。

CMOS器件与TTL差别，因为任务电源电压规模宽，以5V单一-电源为条件设定的TTL电平（VIL=0.8V，VIH=2.0V/相对值），用统一器件，要合用更低的电源电压是很委曲的。比方，CMOS标准逻辑的尽情系列中，要使电源电压为5V时的输出电压规格值与电源电压为2V时的输出电压规格值相称是不轻易的。

CMOS器件中，即使电源电压的利用情况有很大变更，因为输出电压常常设想为电源电压的l/2(50%Vcc)，以是轻易与其余器件接口，也能供给确保抗噪声容量（距GND电平或从电源电平）的机能。
