锂离子电池任务道理
甚么是锂离子电池

锂离子电池：是一种二次电池（充电电池），它首要依托锂离子在正极和负极之间挪动来任务。在充放电进程中，Li+ 在两个电极之间来回嵌入和脱嵌：充电时，Li+从正极脱嵌，颠末电解质嵌入负极，负极处于富锂状况；放电时则相反。锂系电池分为锂电池和锂离子电池。手机和条记本电脑操纵的都是锂离子电池，凡是人们俗称其为锂电池。电池普通接纳含有锂元素的资料作为电极，是古代高机能电池的代表。而真实的锂电池因为风险性大，很少操纵于平常电子产物。

区分

锂离子电池轻易与上面两种电池夹杂：

（1）锂电池：以金属锂为负极。

（2）锂离子电池：操纵非水液态无机电解质。

（3）锂离子聚合物电池：用聚合物来凝胶化液态无机溶剂，或间接用全固态电解质。锂离子电池普通以石墨类碳资料为负极。

锂离子电池机关

1、正极机关

LiCoO2+导电剂+粘合剂(PVDF)+集流体（铝箔）

2、负极机关

石墨+导电剂+增稠剂(CMC)+粘结剂(SBR)+集流体（铜箔）

3、隔阂

一种经出格成型的高份子薄膜，薄膜有微孔布局，能够让锂离子自在经由进程，而电子不能经由进程。

4、无机电解液

消融有六氟磷酸锂的碳酸酯类溶剂，聚合物的则操纵凝胶状电解液。

5、电池外壳

分为钢壳（方型很少操纵）、铝壳、镀镍铁壳（圆柱电池操纵）、铝塑膜（软包装）等，另有电池的盖帽，也是电池的正负极引出端。

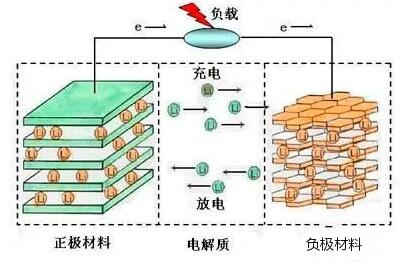

锂离子电池任务道理道理详解

（1）充电进程

锂离子电池任务道理道理，是一个电源给电池充电，此时正极上的电子e从经由进程内部电路跑到负极上，正锂离子Li+从正极“跳进”电解液里，“爬过”隔阂上曲折折曲的小洞，“泅水”到达负极，与早就跑过去的电子连系在一路。此时：

（2）电池放电进程

锂离子电池任务道理道理，放电有恒放逐电和恒阻放电，恒放逐电实在是在外电路加一个能够随电压变更而变更的可变电阻，恒阻放电的本色都是在电池正负极加一个电阻让电子经由进程。由此可知，只需负极上的电子不能从负极跑到正极，电池就不会放电。电子和Li+都是同时步履的，标的目的不异但路差别，放电时，电子从负极颠末电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔阂上曲折折曲的小洞，“泅水”到达正极，与早就跑过去的电子连系在一路。

充放电特征

电芯正极接纳LiCoO2 、LiNiO2、LiMn2O2，此中LiCoO2本是一种层布局很不变的晶型，但当从LiCoO2拿走x个Li离子后，其布局能够发生变更，可是不是发生变更取决于x的巨细。经由进程研讨发明当x >0.5时，Li1-xCoO2的布局表现为极为不不变，会发生晶型瘫塌，其内部表现为电芯的压服闭幕。以是电芯在操纵进程中应经由进程限定充电电压来节制Li1-xCoO2中的x值，普通充电电压不大于4.2V那末x小于0.5 ，这时候Li1-xCoO2的晶型还是不变的。

负极C6其自身有自身的特色，当第一次化成后，正极LiCoO2中的Li被充到负极C6中，当放电时Li回到正极LiCoO2中，但化成今后必须有一局部Li留在负极C6中间，以保障下次充放电Li的普通嵌入，不然电芯的压服很短，为了保障有一局部Li留在负极C6中，普通经由进程限定放电上限电压来实现：宁静充电上限电压≤4.2V，放电上限电压≥2.5V。

影象效应的道理是结晶化，在锂电池中几近不会发生这类反映。可是，锂离子电池在屡次充放后容量依然会降落，其缘由是庞杂而多样的。首要是正负极资料自身的变更，从份子层面来看，正负极上包容锂离子的空穴布局会逐步陷落、梗塞；从化学角度来看，是正负极资料活性钝化，呈现副反映天生不变的其他化合物。物理上还会呈现正极资料逐步剥落等情况，总之终究下降了电池中能够自在在充放电进程中挪动的锂离子数目。

过分充电和过分放电，将对锂离子电池的正负极构成永远的破坏，从份子层面看，能够直观的懂得，过分放电将致使负极碳过分释出锂离子而使得其片层布局呈现陷落，过分充电将把太多的锂离子硬塞进负极碳布局里去，而使得此中一些锂离子再也没法开释出来。

不适合的温度将激发锂离子电池内部其他化学反映天生咱们不但愿看到的化合物，以是在不少的锂离子电池正负极之间设有掩护性的温控隔阂或电解质增添剂。在电池升温到必然的情况下，复合膜膜孔闭合或电解质变性，电池内阻增大直到断路，电池不再升温，确保电池充电温度普通。

电池建造工艺流程

1、（正、负极）干混→湿混→滚涂膏体在导电基体上→3步枯燥→卷绕→切边（切成必然宽度）→辊压→卷绕（备用）干混接纳球磨, 磨球是玻璃球或氧化锆陶瓷球；

湿混接纳。行星式拌粉机, 其叶片别离装在2-3个轴上, 夹杂成果更好。湿混中溶剂数目要得当, 构成适合的流失常, 以取得光滑的涂层。滚涂电极膏体要保障必然的粘度, 膏体涂于铝箔或铜箔的两面, 而涂层的厚度取决于电池的型号。而后再接踵经由进程3个加热区遏制枯燥, NMP（或水）从涂层中随热氛围或枯燥氮气活动而挥发, 溶剂能够收受接管再操纵。辊压是为了进步涂层的密度, 并使电极厚度能合适电池拆卸的尺寸, 辊压阶段的压力要适中, 以避免卷绕时粉料散落。

2、电池的组装

圆柱电池的拆卸工艺流程：绝缘底圈入筒→卷绕电芯入筒→拔出芯轴→焊负极集流片于钢筒→拔出绝缘圈→钢筒滚线→真空枯燥→注液→组合帽（PTC元件等）焊到正极引极上→封口→X射线查抄→编号→化成→轮回→陈化。

方形电池拆卸工艺流程：绝缘底入钢盒→片状组合电芯入筒→负极集流片焊于钢盒→上密封垫圈→正极集流片焊于杆引极→组合盖（PTC元件等）焊到旋引极上→组合盖定位→激光焊接→真空枯燥→注液→密封→X射线查抄→编号→化成→轮回→陈化。

拆卸工艺申明：以圆柱形电池为例（方形电池根基进程不异）。卷绕芯入筒之前, 将铝条（0.08—0.15㎜厚、3㎜宽）和镍条（0.04—0.10㎜厚, 3㎜宽）别离用超声波焊接在正、负极导电基体的指定处作为集流引极。

电池隔阂普通接纳PE/PP2层或PP/PE/PP 3层构成, 隔阂都是颠末120℃热处置过的, 以增添其禁止性和进步其宁静性。正极、隔阂、负极3者叠合后卷绕入筒, 因为接纳涂膏电极, 故必须让膏体资料与基体连系得好, 以构成高密度电极, 出格要避免掉粉, 以避免其穿透隔阂而引发电池内部短路。在卷绕电芯拔出钢筒之前, 放一个绝缘底入钢筒底部是为了避免电池内部短路这对普通电池都是不异的。电解质普通接纳LiPF6和非水无机溶剂, 在真空注液之前,电池要真空枯燥24/h, 以撤除电池组分中的水份和潮气, 以避免LiPF6与水反映构成HF而延长寿命。电池密封接纳涂密封胶、拔出垫圈、卷边加断面缩短进程,根基道理与碱性可充电池不异。封口今后, 电池要用异丙醇和水的夹杂液撤除油污物和溅出的电解液, 而后再枯燥。操纵一种气息传感器或“ 嗅探器”元件查抄电池漏液情况。

全部电池拆卸实现今后, 电池要用X射线判定电池内部布局是不是普通, 对电芯不正、钢壳裂痕、焊点情况、有没有短路等遏制查抄, 解除有上述缺点的电池, 确保电池品质。最后一道工序是化成, 电池第1次充电, 阳极上构成掩护膜, 称为固体电解质中间相层(SEI), 它能避免阳极与电解质反映, 并是电池宁静操纵、高容量、长寿命的关头因素。电池颠末几回充放电轮回今后陈化2—3周, 剔去微短路电池, 再遏制容量分选包装后即成为商品了。

电池的机能

1、电机能：

（1） 额外容量：0.5C放电，单体电池放电时候不低于2h，电池组放电时候不低于1h54min（95%）；

（2）1C放电容量：1C放电，单体电池放电时候不低于57min（95%），电池组放电时候不低于54min（90%）；

（3）低温放电容量：-20?C下0.5C放电，单体或电池组放电时候均不低于1h12min（60%）；

（4）低温放电容量：55?C下0.5C放电，单体电池放电时候不低于1h54min（95%），电池组放电时候不低于1h48min（90%）；

（5） 荷电坚持及规复才能：满电常温下弃捐28天，荷电坚持放电时候不低于1h36min（80%），荷电规复放电时候不低于1h48min（90%）；

（6）贮存机能：遏制贮存实验的单体电池或电池组应选自出产日期缺乏3个月的，贮存前充50％～60％的容量，在情况温度40℃±5?C，绝对湿度45％～75％的情况贮存90天。贮存期满后掏出电池组，用0.2C布满电弃捐1h后，以0.5C恒放逐电至遏制电压,上述实验可反复测试3次，放电时候不低余1h12min（60%）；

（7）轮回寿命：电池或电池组接纳0.2C充电，0.5C放电做轮回，当延续两次放电容量低于72min（60%）时遏制测试，单体电池轮回寿命不低于600次，电池组轮回寿命不低于500次；

（8）低温弃捐寿命：应选自出产日期缺乏三个月的单体电池的遏制低温弃捐寿命实验，遏制弃捐前应充入50%±5%的容量，而后在情况温度为55℃±2?C的条下弃捐7天。7天后将电池掏出，在情况温度为20℃±5?C下弃捐2～5h。先以0.5C将电池放电至遏制电压，0.5h后按0.2C遏制充电，静置0.5h 后，再以0.5C恒放逐电至遏制电压，以此容量作为规复容量。以上步骤为1周轮回，直至某周放电时候低于72min（60%）,实验竣事。弃捐寿命不低于56天（8周轮回）。

2、宁静机能

（1）延续充电：将单体电池以0.2ItA恒流充电，当单体电池端电压到达充电限定电压时，改成恒压充电并坚持28d，实验竣事后，应不泄露、不气馁、不分裂、不动怒、不爆炸（相称于满电浮充）。

（2）过充电：将单体电池用恒流稳压源以3C恒流充电，电压到达10V后转为恒压充电，直到电池爆炸或动怒或充电时候为90min或电池外表温度不变（45min内温差≤2?C）时遏制充电，电池应不动怒、不爆炸（3C10V）；将电池组用稳压源以0.5ItA恒流充电，电压到达n×5V（n为串连单体电池数）后转为恒压充电，直到电池组爆炸或动怒或充电时候为90min或电池组外表温度不变（45min内温差≤2?C）时遏制充电，电池应不动怒、不爆炸。

（3）强迫放电（反向充电）：将单体电池先以0.2ItA恒放逐电至遏制电压，而后以1ItA电流对电池遏制反向充电，请求充电时候不低于90min，电池应不动怒、不爆炸；将电池组此中一只单体电池放电至遏制电压，其他均为布满电态的电池，再以1ItA恒放逐电至电池组的电压为0V时遏制放电，电池应不动怒、不爆炸。

（4）短路测试：将单体电池经内部短路90min，或电池外表温度不变（45min内温差≤2?C）时遏制短路，内部线路电阻应小于50mΩ，电池应不动怒、不爆炸；将电池组的正负极用小于电阻0.1Ω的铜导线毗连直至电池组电压小于0.2V或电池组外表温度不变（45min内温差≤2?C），电池应不动怒、不爆炸

3、机器机能

（1）挤压：将单体电池安排在两个挤压立体中间，逐步增添压力至13kN，圆柱形电池挤压标的目的垂直于圆柱轴的纵轴，方形电池挤压电池的宽面和窄面。每只电池只能接管一次挤压。实验成果应合适4.1.2.1的划定。在电池组上放一向径为15cm的钢棒对电池组的宽面和窄面挤压电池组，挤压至电池组原尺寸的85%，坚持5min，每一个电池组只接管一次挤压。

（2）针刺：将单体电池放在一钢制的夹具中，用φ3mm～φ8mm的钢钉从垂直于电池极板的标的目的贯串（钢针逗留在电池中），延续90min，或电池外表温度不变（45min内温差≤2℃）时遏制实验。

（3）重物打击：将单体电池安排于一钢性立体上，用直径15.8mm的钢棒平放在电池中间，钢棒的纵轴平行于立体，让分量9.1kg的重物从610mm高度自在落到电池中间的钢棒上；单体电池是圆柱形时，撞击标的目的垂直于圆柱面的纵轴；单体电池是方形时，要撞击电池的宽面和窄面，每只电池只能接管一次撞击。

（4） 机器打击；将电池或电池组接纳刚性牢固的体例（该体例能撑持电池或电池组的一切牢固外表）将电池或电池组牢固在实验装备上。在三个相互垂直的标的目的上各蒙受一次等值的打击。最少要保障一个标的目的与电池或电池组的宽面垂直，每次打击按下述体例遏制：在最后的3ms内，最小均匀加快度为735m/s2，峰值加快度应当在1225 m/s2和1715 m/s2之间。

（5） 振动：将电池或电池组间接装置或经由进程夹具装置在振动台面上遏制振动实验。实验前提为频次10Hz～55Hz，加快度29.4 m/s2，XYZ每一个标的目的扫频轮回次数为10次，扫频速度为1oct/min。

（6）自在跌落：将单体电池或电池组由高度（最低点高度）为600mm的地位自在跌落到水泥空中上的20mm厚的硬木板上，从XYZ三个标的目的各一次。自在跌落竣事后。

4、情况顺应性

（1） 低温烘烤：将单体电池放入低温防爆箱中，以（5±2?C）/min升温速度升温至130℃，在该温度下保温10min。

（2） 低温贮存：将单体电池或电池组安排在75±2?C的烘箱中弃捐48h，电池应，应不泄露、不气馁、不分裂、不动怒、不爆炸。

（3）低气压：（UL规范）。

接洽体例：邹师长教师

接洽德律风：0755-83888366-8022

手机：18123972950

QQ：2880195519

接洽地点：深圳市福田区车公庙天安数码城天吉大厦CD座5C1

请搜微信公家号:“KIA半导体”或扫一扫下图“存眷”官方微信公家号

请“存眷”官方微信公家号:供给 MOS管 手艺赞助
