30V MOS管选型表

锂电池掩护板

锂电池掩护板是对串连锂电池组的充放电掩护；在布满电时能保障各单体电池之间的电压差别小于设定值（普通±20mV），完成电池组各单体电池的均充，有用地改良了串连充电体例下的充电结果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，掩护并耽误电池利用寿命；欠压掩护使每单节电池在放电利用时避免电池因过放电而破坏。

30V MOS管-锂电池掩护板选型

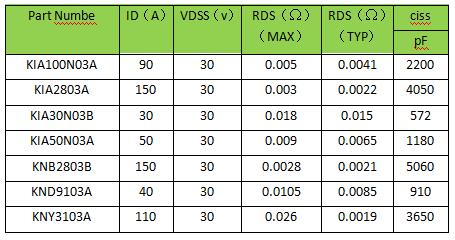

以下为30V MOS管选型表，首要利用范畴是锂电池掩护板

锂电池掩护板电路图

锂在元素周期表上第3位，外层电子1个，轻易落空组成不变布局，以是长短常活跃的一种金属。而锂离子电池具备放电电流大、内阻低、寿命长、无影象效应等被人们普遍利用，锂离子电池在利用中严禁过充电、过放电、短路，不然将会使电池动怒、爆炸等致命错误谬误，以是，在利用可充锂电池城市带有一块掩护板来掩护电芯的宁静。

30V MOS管锂电池掩护板

掩护板有两个焦点部件：一块掩护IC，它是由切确的比拟器来取得靠得住的掩护参数；别的是MOSFET串在主充放电回路中担任高速开关，履行掩护举措。电路道理图以下：

30V MOS管锂电池掩护板

上面先容：锂电池掩护板首要由掩护IC（过压掩护）和MOS管（过流掩护）组成，是用来掩护锂电池电芯宁静的东西。锂电池具备放电电流大、内阻低、寿数长、无回想效应等被人们普遍利用，锂离子电池在利用中制止过充电、过放电、短路，不然将会使电池动怒、爆破等丧命缺点，以是，在利用可充锂电池城市带有一块掩护板来掩护电芯的宁静。

1、电压掩护才能

过充电掩护板：掩护板有须要具备避免电芯电压超出预设值的本领过放电掩护：掩护板有须要具备避免电芯电压底于预设值的本领。

2、电流才能

（过流掩护电流，短路掩护）

掩护板作为锂电芯的宁静掩护东西，既要在装备的普通功课电流范围内，能靠得住任务，又要在当电池被不测短路或过流时能敏捷举措，使电芯获得掩护。

3、导通电阻

界说：当充电电流为500mA时，MOS管的导通阻抗。

因为通信装备的任务频次较高，数据传输请求误码率低，其脉冲串的回升及降落沿陡，故对电池的电流输入才能和电压不变度请求高，因此掩护板的MOS管开关导通时电阻要小，单节电芯掩护板凡是在《70mΩ，如太大会致使通信装备功课不普通，如手机在通话时俄然断线、德律风接不通、噪声等景象。

4、自耗电流

界说：IC功课电压为3。6V，空载状态下，流经掩护IC的功课电流，普通极小。

掩护板的自耗电流间接影响电池的待机时辰，凡是法则掩护板的自耗电流小于10微安。

5、机器功效、温度顺应才能、抗静电才能
