mos管三个极别离是甚么-mos管三个极若何停止判定详解-KIA MOS管
信息来历：本站 日期：2018-09-17

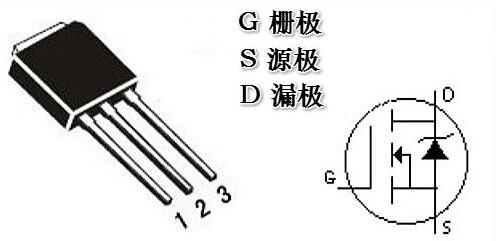

mos管共有三个极，上面别离来先容一下mos管三个极代表甚么及其怎样判定三个极和体例。
G极，不必说比拟好认。
S极，不管是p沟道仍是N沟道，两根线订交的便是；
D极，不管是p沟道仍是N沟道，是零丁引线的何处。
1.判定栅极G
MOS驱动器首要起波形整形和增强驱动的感化:假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候.
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，由于它和别的两个管脚是绝缘的。
2.判定源极S、漏极D
将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。由于测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
3.测量漏-源通态电阻RDS（on）
在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。
mos管的检测首要是判定MOS管泄电、短路、断路、缩小。
其步骤以下：
假设有阻值没被测MOS管有泄电景象。
1、把毗连栅极和源极的电阻移开，万用表红黑笔稳定，假设移开电阻后表针渐渐慢慢退回到高阻或无穷大，则MOS管泄电，稳定则无缺
2、而后一根导线把MOS管的栅极和源极毗连起来，假设指针立即前往无穷大，则MOS无缺。
3、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针唆使应当是无穷大。
4、用一只100KΩ－200KΩ的电阻连在栅极和漏极上，而后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时候候表针唆使的值普通是0，这时候候是下电荷经由过程这个电阻对MOS管的栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
