mos管操纵
mos管先容

在领会mos管操纵之前，咱们先来领会一下mos管的一些根本常识及任务道理等。

mos管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

mos管电路标记

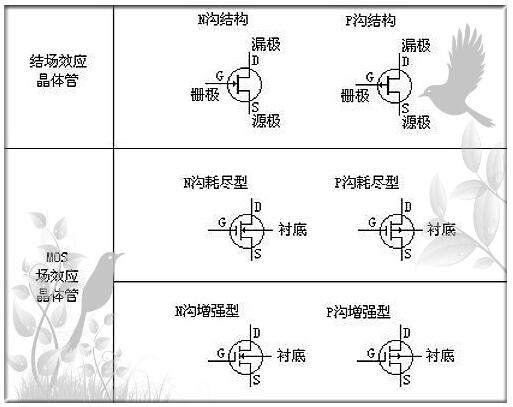

经常操纵于MOSFET的电路标记有良多种变更，最罕见的设想是以一条直线代表通道，两条和通道垂直的线代表源极与漏极，左方和通道平行并且较短的线代表栅极，以下图所示。偶然也会将代表通道的直线以破折线取代，以辨别加强型MOSFET（enhancement mode MOSFET）或是耗尽型MOSFET（depletion mode MOSFET）。

由于集成电路芯片上的MOSFET为四端元件，以是除栅极、源极、漏极外，另有一基极（Bulk或是Body）。MOSFET电路标记中，从通道往右延长的箭号标的目的则可表现此元件为N型或是P型的MOSFET。箭头标的目的永久从P端指向N端，以是箭头从通道指向基极度的为P型的MOSFET，或简称PMOS（代表此元件的通道为P型）；反之若箭头从基极指向通道，则代表基极其P型，而通道为N型，此元件为N型的MOSFET，简称NMOS。在普通散布式MOSFET元件（discrete device）中，凡是把基极和源极接在一路，故散布式MOSFET凡是为三端元件。而在集成电路中的MOSFET凡是由于操纵统一个基极（common bulk），以是不标示出基极的极性，而在PMOS的栅极度多加一个圆圈以示区分。

mos管操纵

MOS管操纵的操纵上风

MOS管是电压节制元件，而晶体管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下，应选用MOS管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的前提下，应选用晶体管。

MOS管是操纵大都载流子导电，以是称之为单极型器件，而晶体管是即有大都载流子，也操纵多数载流子导电，被称之为双极型器件。有些MOS管的源极和漏极能够交换操纵，栅压也可正可负，矫捷性比晶体管好。MOS管能在很小电流和很低电压的前提下任务，并且它的制作工艺能够很便利地把良多MOS管集成在一块硅片上，是以MOS管在大范围集成电路中获得了普遍的操纵。
