跟着计较机手艺和微电子手艺的敏捷成长，嵌入式体系操纵范畴愈来愈普遍。节能是环球化的高潮，如计较机里的良多芯片曩昔用5V供电，此刻用3.3V、1.8V，并提出了绿色体系的观点。良多厂商很重视微节制器的低功耗题目。电路与体系的低功耗设想一向都是电子工程手艺职员设想时须要斟酌的首要身分。
先容低功耗mos管供给商信息，深圳市可易亚半导体科技无限公司.是一家专业处置中、大、功率场效应管(MOSFET)、疾速规复二极管、三端稳压管开辟设想，集研发、出产和发卖为一体的国度高新手艺企业。

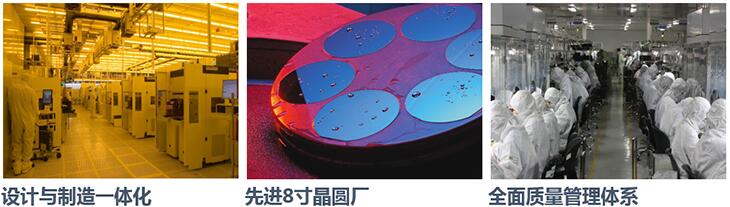

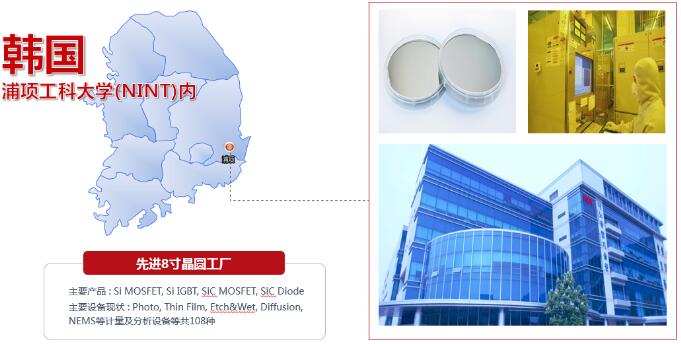

2005年在深圳福田，KIA半导体开启了前行之路，注册资金1000万，办公地区达1200平方，已具备了自力的研发中间，研发职员以来自韩国(台湾)超一流团队，能够疾速按照客户操纵范畴的特性来设想计划，同时引进多台外洋进步前辈装备，营业含括功率器件的直流参数检测、雪崩能量检测、靠得住性尝试、体系阐发、生效阐发等范畴。壮大的研发平台，使得KIA在工艺制作、产物设想方面具备常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。
壮大的研发平台，使得KIA在工艺制作、产物设想方面具备常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。

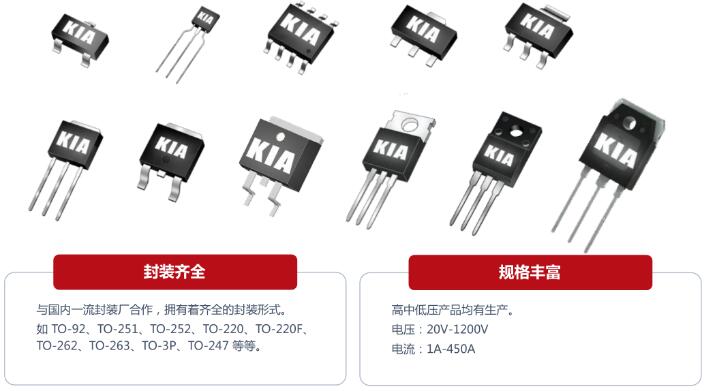

KIA半导体的产物涵盖产业、新动力、交通运输、绿色照明四大范畴，不只包含光伏逆变及无人机、充电桩、这类新兴动力，也触及汽车配件、LED照明等家庭用品。KIA专一于产物的邃密化与改革，力图为客户供给最具行业抢先、品德上乘的科技产物。
从设想研发到制作再到仓储物流，KIA半导体真正完成了一体化的办事链，真正做到了办事细节全到位的品牌内在，咱们努力于成为场效应管（MOSFET）功率器件范畴的领跑者，为了这个方针，KIA半导体正在延续立异，永不止步！

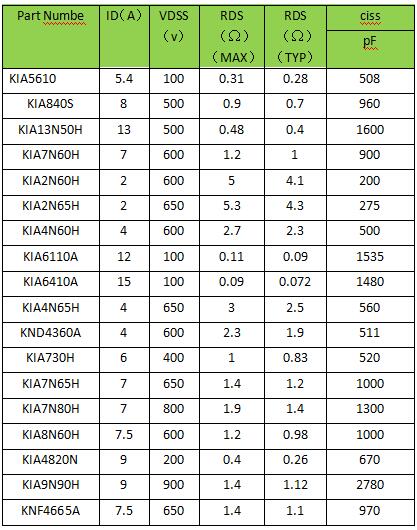

注：这里只列出了局部低功耗mos管型号，需领会更多型号及参数材料，请接洽咱们！
今朝的低功耗设想首要从芯片设想和体系设想两个方面斟酌。跟着半导体工艺的飞速成长和芯片任务频次的进步，芯片的功耗敏捷增添，而功耗增添又将致使芯片发烧量的增大和靠得住性的降落。是以，功耗已成为深亚微米集成电路设想中的一个首要斟酌身分。为了使产物更具合作力，产业界对芯片设想的请求已从纯真寻求高机能、小面积转为对机能、面积、功耗的综合请求。而微处置器作为数字体系的焦点部件，其低功耗设想对降落全部体系的功耗具备首要的意思。
在嵌入式体系的设想中，低功耗设想（Low-Power Design）是良多设想职员必须面临的题目，其缘由在于嵌入式体系被普遍操纵于便携式和挪动性较强的产物中去，而这些产物不是一向都有充沛的电源供给，常常是靠电池来供电，以是设想职员从每一个细节来斟酌降落功率耗损，从而尽能够地耽误电池操纵时候。现实上，从全局来斟酌低功耗设想已成了一个愈来愈火急的题目。
微处置器的低功耗设想手艺，起首必须领会它的功耗来历。此中时钟单位(Clock)功耗最高，因为时钟单位偶然钟发生器、时钟驱动、时钟树和钟控单位的时钟负载；数据通路(Datapath)是仅次于时钟单位的局部，其功耗首要来自运算单位、总线和寄放器堆。除上述两局部，另有存储单位(Memory)，节制局部和输入/输入(Control，I/O)。存储单位的功耗与容量相干。
MOS管电路功耗首要由3局部构成：电路电容充放电引发的静态功耗，结反偏时泄电流引发的功耗和短路电流引发的功耗。此中，静态功耗是最首要的，占了总功耗的90%以上。
经常利用的低功耗设想手艺
低功耗设想足一个庞杂的综合性课题。就流程而言，包含功耗建模、评价和优化等；就设想笼统条理而言，包含自体系级至幅员级的一切笼统条理。同时，功耗优化与体系速率和面积等目标的优化紧密亲密相干，须要折衷斟酌。上面会商经常利用的低功耗设想手艺。
1） 静态电压调理
静态功耗与任务电压的平方成反比，功耗将跟着任务电压的降落以二次方的速率降落，是以降落任务电压是降落功耗的无力办法。可是，仅仅降落任务电压会致使传布提早加大，履行时候变长。可是，体系负载是随时候变更的，是以并不须要微处置器所偶然刻都坚持高机能。静态电压调理DVS(Dynarnic Voltage Scaling)手艺降落功耗的首要思绪是按照芯片任务状况转变功耗办理形式，从而在保障机能的根本上降落功耗。在差别形式下，任务电压能够停止调剂。为了切确地节制DVS，须要接纳电压调剂模块来及时转变任务电压，电压调剂模块经由过程阐发以后和曩昔状况下体系任务环境的差别来展望电路的任务负荷。
2） 门控时钟和可变频次时钟
在微处置器中，很大一局部功耗来自时钟。时钟是唯一在所偶然候都充放电的旌旗灯号，并且良多环境下引发不用要的门的翻转，是以降落时钟的开关勾当性将对降落全部体系的功耗产牛很大的影响。门控时钟包含门控逻辑模块时钟和门控寄放器时钟。门控逻辑模块时钟对时钟收集停止分别，若是在以后的时钟周期内，体系不用到某些逻辑模块，则临时堵截这些模块的时钟旌旗灯号，从而较着地降落开关功耗。接纳“与”门完成的时钟节制电路。门控寄放器时钟的道理是当寄放器坚持数据时，封闭寄放器时钟，以降落功耗。可是，门控时钟易引发毛刺，必须对旌旗灯号的时序加以严酷限定，并对其停止细心的时序考证。
另外一种经常利用的时钟手艺便是可变频次时钟。它按照体系机能请求，设置装备摆设恰当的时钟频次以防止不用要的功耗。门控时钟现实上是可变频次时钟的一种极限环境(即只要零和最高频次两种值)，是以，可变频次时钟比门控时钟手艺加倍有用，但须要体系内嵌时钟发生模块PLL，增添了设想庞杂度。客岁Intel公司推出的接纳进步前辈静态功耗节制手艺的Montecito处置器，就操纵了变频时钟体系。该芯片内嵌一个高精度数字电流表，操纵封装上的细小电压降计较总电流；经由过程内嵌的一个32位微处置器来调剂主频，到达64级静态功耗调剂的目标，大大降落了功耗。
3） 并行布局与流水线手艺
并行布局的道理是经由过程就义面积来降落功耗。将一个功效模块复制为n(n≥2)个不异的模块，这些模块并行计较后经由过程数据挑选器挑选输入，接纳二分频的并行布局。
并行设想后，因为有多个模块同时任务，进步了吞吐才能，能够把每一个模块的速率降落为本来的l/n。按照延时和任务电压的线性干系，任务电压能够响应降落为本来的l/n，电容增大为本来的n倍，任务频次降落为本来的l/n，按照式(1)功耗降落为本来的1/n2。并行设想的关头是算法设想，普通算法中并行计较的并行度常常比拟低，并行度高的算法比拟难开辟。比方：若原模块的功耗为P=a×CL×V2dd×f，接纳二分频布局，因为增添了一个模块和数据挑选器，全部电容负载为2．2CL，任务频次为f/2，任务电压能够降为O．6 V，则其功耗为：
因而可知，二分频并行布局在坚持原有电路机能的同时降落了60%的功耗。
流水线手艺实质上也是一种并行。把某一功效模块分红n个阶段停止流水功课，每一个阶段由一个子模块来完成，在子模块之间拔出寄放器，如图5所示。若任务频次稳定，对某个模块的速率请求仅为本来的1/n，则任务电压能够降落为本来的1/n，电容的变更不大(寄放器面积占的比例很小)，功耗可降落为本来的1/n2，面积根基稳定，但增添了节制的庞杂度。比方，若原模块的功耗为P=α×C1×V2dd×f，接纳流水线手艺，因为增添了寄放器，全部电容负载为1．2CL，任务频次稳定，任务电压降为0．6 V，则其功耗为：
因而可知，流水线手艺能较着降落体系功耗。
经由过程流水线手艺和并行布局降落功耗的条件是电路任务电压可变。若是任务电压牢固，则这两种体例只能进步电路的任务速率，并响应地增添了电路的功耗。在深亚微米工艺下，任务电压已比拟靠近阈值电压，为了使任务电压有充足的降落空间，应当降落阔值电压；可是跟着阈值电压的降落，亚阈值电流将呈指数增添，静态功耗敏捷增添。是以，电压的降落空间无限。
4） 低功耗单位库
设想低功耗单位库是降落功耗的一个首要体例，包含调剂单位尺寸、改良电路布局和幅员设想。用户能够按照负载电容和电路延时的须要挑选差别尺寸的电路来完成，如许会致使差别的功耗，是以能够按照须要设想差别尺寸的单位。同时，为经常利用的单位挑选低功耗的完成布局，如触发器、锁存器和数据挑选器等。
5） 低功耗状况机编码
状况机编码对旌旗灯号的勾当性具备首要影响，经由过程公道挑选状况机状况的编码体例，削减状况切换时电路的翻转，能够降落状况机的功耗。其准绳是：对频仍切换的相邻状况，尽可能接纳相邻编码。比方：Gray码在任何两个持续的编码之间只要一名的数值差别，在设想计数器时，操纵Gray码代替二进制码，则计数器的转变次数几近削减一半，较着降落了功耗；在拜候相邻的地点空间时，其跳变次数较着削减，有用地降落了总线功耗。
6） Cache的低功耗设想
作为古代微处置器中的首要部件，Cache的功耗约占全部芯片功耗的30%～60%，是以设想高机能、低功耗的Cach布局，对降落微处置器的功耗有较着感化。Cache低功耗设想的关头在于降落生效力，削减不用要的操纵。通经常利用来降落Cache功耗的体例有以下两种：一种是从存储器的布局动身，设想低功耗的存储器，比方接纳基于CAM的Cache布局；另外一种是经由过程削减对Cache的拜候次数来降落功耗。
以上首要是从硬件的角度来完成功耗的降落。除硬件体例，经由过程软件方面的优化，也能较着地降落功耗。比方：在Crusoe处置器中，接纳高效的超长指令(VLIW)、代码融会(Code Morphing)手艺、LongRun电源办理手艺和RunCooler任务温度主动调理等立异手艺，取得了杰出的低功耗结果。
