mos管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管,或称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是能够或许对换的,他们都是在P型backgate中构成的N型区。在多数环境下,这个两个区是一样的,即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。
双极型晶体管把输入端电流的细小变更缩小后,在输入端输入一个大的电流变更。双极型晶体管的增益就界说为输入输入电流之比(beta)。别的一种晶体管,叫做场效应管(FET),把输入电压的变更转化为输入电流的变更。FET的增益便是它的transconductance,界说为输入电流的变更和输入电压变更之比。市道上常有的普通为N沟道和P沟道,以下为N沟道和P沟道标记。

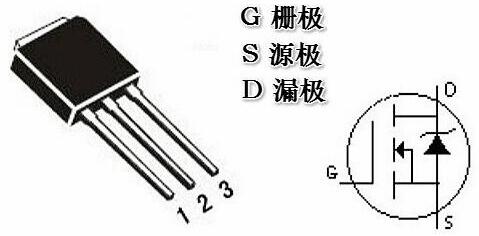

N沟道mos管标记

P沟道mos管标记
1)用10K档,内有15伏电池。可供给导通电压。
2)由于栅极等效于电容,与任何脚不通,不论N管或P管都很轻易找出栅极来,不然是坏管。
3)操纵表笔对栅源间正向或反向充电,能够或许使漏源通或断,且由于栅极上电荷能坚持,上述两步可分前后,不用同步,便利。但要放电时需短路管脚或反充。
4)多数源漏间有反并二极管,应注重,及赞助鉴定。
5)多数封庄为字面对自已时,左栅中漏右源。
以上前三点必需把握,后两点矫捷利用,很快就能够或许判管脚,分黑白。
若是对新拿到的不明MOS管,能够或许经由过程测定来鉴定脚极,只要精确鉴定脚的摆列,能力准确操纵。
①栅极G的测定:用万用表R&TImes;100档,测肆意两脚之间正反向电阻,若此中某次测得电阻为数百Ω),该两脚是D、S,第三脚为G。
②漏极D、源极S及范例鉴定:用万用表R&TImes;10kΩ档测D、S问正反向电阻,正向电阻约为0.2&TImes;10kΩ,反向电阻(5一∞)X100kΩ。在测反向电阻时,红表笔不动,黑表笔离开引脚后,与G碰一下,而后归去再接原引脚,呈现两种环境:
a.若读数由本来较大值变为0(0&TImes;10kΩ),则红表笔所接为S,黑表笔为D。用黑表笔打仗G有用,使MOS管D、S间正反向电阻值均为0Ω,还可证实该管为N沟道。
b.若读数仍为较大值,黑表笔不动,改用红表笔打仗G,碰一下以后当即回到原脚,此时若读数为0Ω,则黑表笔接的是S极、红表笔为D极,用红表笔打仗G极有用,该MOS管为P沟道。

红左,黑中、右 无限大
黑左, 红中、右 无限大
红中,黑右 无限大;
黑中红右显现530(摆布)。
实在场效应管三极管很好鉴定:有字面朝上从左到右顺次为:G、D、S,有些管相反:S、D、G。我修显现器、主板、电源都是从下面的体例测绝对没题目。你不信随意拆块板看一看,场效应管在电路图板的规划及应VMOS大功率场效应晶体管的检测
1、辨别各电极与管型
用万用表R×100档,丈量场效应晶体管肆意两引脚之间的正、反向电阻值。此中一次丈量中两引脚的电阻值为数百欧姆,这时候两表笔所接的引脚为源极S和漏极D,而别的一引脚为栅极G。再用万用表R×10k档丈量两引脚(漏极D与源极S)之间的正、反向电阻值。普通时,正向电阻值为2kΩ摆布,反向电阻值大于500kΩ。在丈量反向电阻值时,红表笔所接引脚不动,黑表笔离开所接引脚后,先与栅极G触碰一下,而后再去接原引脚,察看万用表读数的变更环境。若万用表读数由本来较大阻值变为0,则此红表笔所接的便是源极S,黑表笔所接为漏极D。用黑表笔触发栅极G有用,申明该管为N沟道场效应管。若万用表读数仍为较大值,则黑表笔接回原引脚稳定,改用红表笔去触碰栅极G后再接回原引脚,若此时万用表读数由本来阻值较大变为0,则此时黑表笔接的为源极S,红表笔接的是漏极D。用表红笔触发栅极G有用,申明该管为P沟道场效应晶体管。
2.辨别其黑白
用万用表R×1k档或R×10k档,丈量场效应管肆意两脚之间的正、反向电阻值。普通时,除漏极与源极的正向电阻值较小外,其他各引脚之间(G与D、G与S)的正、反向电阻值均应为无限大。若测得某南北极之间的电阻值靠近0Ω,则申明该管已击穿破坏。别的,还能够或许用触发栅极(P沟道场效应晶体管用红表笔触发,N沟道场效应管用黑表笔触发)的体例来鉴定场应管是不是破坏。若触发有用(触发栅极G后,D、S极之间的正、反向电阻均变为0),则可肯定该管机能杰出。
1 、用10K档,内有15伏电池.可供给导通电压.
2 、由于栅极等效于电容,与任何脚不通,不论N管或P管都很轻易找出栅极来,不然是坏管.
3 、操纵表笔对栅源间正向或反向充电,能够或许使漏源通或断,且由于栅极上电荷能坚持,上述两步可分前后,不用同步,便利.但要放电时需短路管脚或反充.
4 、多数源漏间有反并二极管,应注重,及赞助鉴定.
5、 多数封庄为字面对自已时,左栅中漏右源.
做电源设想,或做驱动方面的电路,不免要用到MOS管。MOS管有良多品种,也有良多感化。做电源或驱动的操纵,固然便是用它的开关感化。
不论N型或P型MOS管,其任务道理实质是一样的。MOS管是由加在输入端栅极的电压来节制输入端漏极的电流。MOS管是压控器件它经由过程加在栅极上的电压节制器件的特征,不会产生像三极管做开关时的因基极电流引发的电荷存储效应,是以在开关操纵中,MOS管的开关速率应当比三极管快。其首要道理如图:

MOS管的任务道理

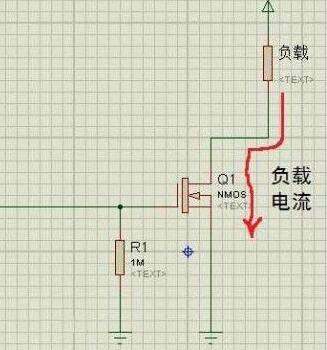

咱们在开关电源中常用MOS管的漏极开路电路,如图2漏极一成不变地接负载,叫开路漏极,开路漏极电路中不论负载接多高的电压,都能够或许接通和关断负载电流。是抱负的摹拟开关器件。这便是MOS管做开关器件的道理。固然MOS管做开关操纵的电路情势比拟多了。
NMOS管的开路漏极电路
在开关电源操纵方面,这类操纵须要MOS管按期导通和关断。比方,DC-DC电源中常用的根基降压转换器依靠两个MOS管来履行开关功效,这些开关瓜代在电感里存储能量,而后把能量开释给负载。咱们常挑选数百kHz甚至1MHz以上的频次,由于频次越高,磁性元件能够或许更小更轻。在普通任务时代,MOS管只相称于一个导体。是以,咱们电路或电源设想职员最关怀的是MOS的最小传导耗损。
咱们常常看MOS管的PDF参数,MOS管束造商接纳RDS(ON)参数来界说导通阻抗,对开关操纵来讲,RDS(ON)也是最重要的器件特征。数据手册界说RDS(ON)与栅极(或驱动)电压VGS和流经开关的电流有关,但对充实的栅极驱动,RDS(ON)是一个绝对静态参数。一向处于导通的MOS管很轻易发烧。别的,渐渐降低的结温也会致使RDS(ON)的增添。MOS管数据手册划定了热阻抗参数,其界说为MOS管封装的半导体结散热能力。RθJC的最简略的界说是结到管壳的热阻抗。
其发烧环境有:
1.电路设想的题目,便是让MOS管任务在线性的任务状况,而不是在开关状况。这也是致使MOS管发烧的一个缘由。若是N-MOS做开关,G级电压要比电源高几V,能力完整导通,P-MOS则相反。不完整翻开而压降过大造胜利率耗损,等效直流阻抗比拟大,压降增大,以是U*I也增大,耗损就象征着发烧。这是设想电路的最隐讳的毛病。
2.频次太高,首要是偶然过度寻求体积,致使频次进步,MOS管上的耗损增大了,以是发烧也加大了。
3.不做好充足的散热设想,电流太高,MOS管标称的电流值,普通须要杰出的散热能力到达。以是ID小于最大电流,也能够发烧严峻,须要充足的赞助散热片。
4.MOS管的选型有误,对功率鉴定有误,MOS管内阻不充实斟酌,致使开关阻抗增大。
