MOS管开关电路是操纵MOS管栅极（g）节制MOS管源极（s）和漏极（d）通断的道理机关的电路。因MOS管分为N沟道与P沟道，以是开关电路也首要分为两种。
普通环境下遍及用于高端驱动的MOS，导通时需若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时辰辰候辰候栅极电压要比VCC大4V或10V.若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选合适的外接电容，以获得充足的短路电流去驱动MOS管。
MOS管是电压驱动，按理说只要栅极电压到到开启电压就能够或许导通DS，栅极串多大电阻均能导通。但若是请求开关频次较高时，栅对地或VCC能够或许看作是一个电容，对一个电容来讲，串的电阻越大，栅极到达导通电压时辰越长，MOS处于半导通状况时辰也越长，在半导通状况内阻较大，发烧也会增大，极易破坏MOS，以是高频时栅极栅极串的电阻岂但要小，普通要加前置驱动电路的。
电子开关电源的电路构成以下：
开关电源的首要电路是由输入电磁搅扰滤波器（EMI）、整流滤波电路、功率变更电路、PWM节制器电路、输入整流滤波电路构成。IC按照输入电压和电流时辰调剂着⑥脚锯形波占空比的巨细，从而不乱了零件的输入电流和电压。从R3测得的电流峰值旌旗灯号参与以后任务周波的占空比节制，是以是以后任务周波的电流限定。
Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时辰越长，变压器所贮存的能量也就越多；当Q1遏制时，变压器经由进程D1、D2、R5、R4、C3释放能量，同时也到达了磁场复位的目标，为变压器的下一次存储、通报能量做好了豫备。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一路，能很好地接收尖峰电压和电流。
1:输入滤波电路：C1、L1、C2构成的双π型滤波收集首若是对输入电源的电磁噪声及杂波旌旗灯号遏制按捺，避免对电源搅扰，同时也避免电源自身产生的高频杂波对电网搅扰。Z1凡是将MOS管的GS电压限定在18V以下，从而掩护了MOS管。因刹时能量全耗损在RT1电阻上，必然时辰后温度下降后RT1阻值减（RT1是负温系数元件），这时辰辰候辰候它耗损的能量很是小，后级电路可普通任务。C3、C4 为安规电容，L2、L3为差模电感。
2:输入滤波电路：C1、L1、C2、C3构成的双π型滤波收集首若是对输入电源的电磁噪声及杂波旌旗灯号遏制按捺，避免对电源搅扰，同时也避免电源自身产生的高频杂波对电网搅扰。
3:任务道理：R4、C3、R5、R6、C4、D1、D2构成缓冲器，和开关MOS管并接，使开关管电压应力削减，EMI削减，不产生二次击穿。赞助电路有输入过欠压掩护电路、输入过欠压掩护电路、输入过流掩护电路、输入短路掩护电路等。
MOSFET管是FET的一种（另外一种是JFET），能够或许被制构成加强型或耗尽型，P沟道或N沟道共4品种型，但现实操纵的只要加强型的N沟道MOS管和加强型的P沟道MOS管，以是凡是提到NMOS，或PMOS指的便是这两种。至于为甚么不利用耗尽型的MOS管，不倡议寻根究底。对这两种加强型MOS管，比拟常常利用的是NMOS.缘由是导通电阻小，且轻易制作。以是开关电源和马达驱动的操纵中，普通都用NMOS.下面的先容中，也多以NMOS为主。
MOS管的三个管脚之间有寄生电容存在，这不是咱们须要的，而是因为制作工艺限定产生的。寄生电容的存在使得在设想或挑选驱动电路的时辰要费事一些，但不方法避免，后边再具体先容。在MOS管道理图上能够或许看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动理性负载（如马达），这个二极管很重要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。
导通的意义是作为开关，相称于开封闭合。
NMOS的特征，Vgs大于必然的值就会导通，合合用于源极接地时的环境（低端驱动），只要栅极电压到达4V或10V就能够或许了。
PMOS的特征，Vgs小于必然的值就会导通，合合用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够或许很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS.
不论是NMOS仍是PMOS，导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。
MOS在导通和遏制的时辰，必然不是在刹时完成的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时辰内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大很多，并且开关频次越快，丧失也越大。
导通刹时电压和电流的乘积很大，构成的丧失也就很大。延长开关时辰，能够或许减小每次导通时的丧失;下降开关频次，能够或许减小单元时辰内的开关次数。这两种方法都能够或许减小开关丧失。
跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只要GS电压高于必然的值，就能够或许了。这个很轻易做到，可是，咱们还须要速率。
在MOS管的布局中能够或许看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，因为对电容充电刹时能够或许把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供应刹时短路电流的巨细。
而在遏制MOSFET的挑选时，因为MOSFET有两大范例：N沟道和P沟道。在功率体系中，MOSFET可被当作电气开关。当在N沟道MOSFET的栅极和源极间加上正电压时，其开关导通。导通时，电流可经开关从漏极流向源极。漏极和源极之间存在一个内阻，称为导通电阻RDS（ON）。必须清晰MOSFET的栅极是个高阻抗端，是以，老是要在栅极加上一个电压。这便是前面先容电路图中栅极所接电阻至地。若是栅极其悬空，器件将不能按设想企图任务，并能够或许在不得当的时辰导通或封闭，致使体系产生潜伏的功率消耗。当源极和栅极间的电压为零时，开关封闭，而电流遏制经由进程器件。固然这时辰辰候辰候器件已封闭，但依然有细小电流存在，这称之为泄电流，即IDSS.

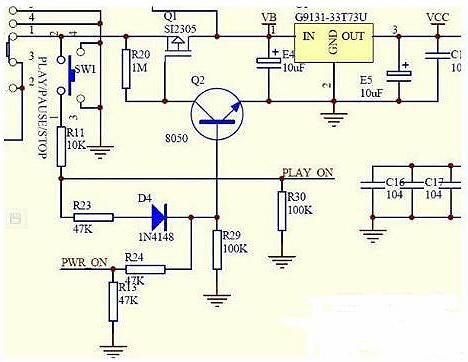

图中电池的正电经由进程开关S1接到场效应管Q1的2脚源极，因为Q1是一个P沟道管，它的1脚栅极经由进程R20电阻供应一个正电位电压，以是不能通电，电压不能持续经由进程，3v稳压IC输入脚得不到电压以是就不能任务不开机！这时辰辰候辰候，若是咱们按下SW1开机按键时，正电经由进程按键、R11、R23、D4加到三极管Q2的基极，三极管Q2的基极获得一个正电位，三极管导通（前面讲到三极管的时辰已讲过），因为三极管的发射极间接接地，三极管Q2导通就相称于Q1的栅极间接接地，加在它下面的经由进程R20电阻的电压就间接入了地，Q1的栅极就从高电位变为低电位，Q1导通电就从Q1同过加到3v稳压IC的输入脚，3v稳压IC便是阿谁U1输入3v的任务电压vcc供应主控，主控经由进程复位清0，读取固件法式检测等一系列举措，输处一个节制电压到PWR_ON再经由进程R24、R13分压送到Q2的基极，坚持Q2一向处于导通状况，即便你松开开机键断开Q1的基极电压，这时辰辰候辰候候有主控送来的节制电压坚持着，Q2也就一向能够或许处于导通状况，Q1就能够或许源源不时的给3v稳压IC供应任务电压！SW1还同时经由进程R11、R30两个电阻的分压，给主控PLAYON脚送去时辰是非、次数差别的节制旌旗灯号，主控经由进程固件区分是播放、停息、开机、关机而输入差别的成果给响应的节制点，以到达差别的任务状况！

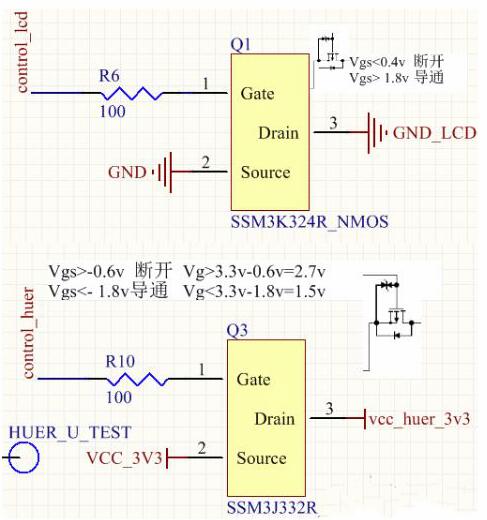

下图是两种MOS管的典范操纵：此中第一种NMOS管为高电平导通，低电平截断，Drain端接前面电路的接地端；第二种为PMOS管典范开关电路，为高电平断开，低电平导通，Drain端接前面电路的VCC端。

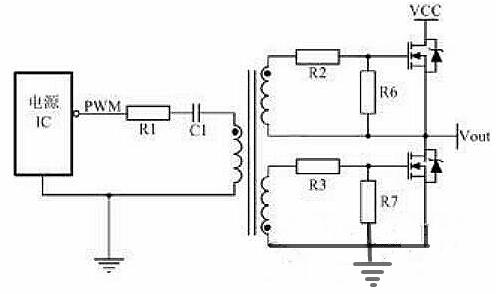

驱动电路加快MOS管关断时辰，为了知足如图所示高端MOS管的驱动，常常会接纳变压器驱动，偶然为了知足宁静断绝也利用变压器驱动。此中R1目标是按捺PCB板上寄生的电感与C1构成LC振荡，C1的目标是离隔直流，经由进程交换，同时也能避免磁芯饱和。
如图所示为常常利用的小功率驱动电路，简略靠得住本钱低。合用于不请求断绝的小功率开关装备。如图所示驱动电路开关速率很快，驱动才能强，为避免两个MOSFET管纵贯，凡是串接一个0.5～1Ω小电阻用于限流，该电路合用于不请求断绝的中功率开关装备。这两种电路特色是布局简略。
功率MOSFET属于电压型节制器件，只要栅极和源极之间施加的电压跨越其阀值电压就会导通。因为MOSFET存在结电容，关断时其漏源两头电压的俄然回升将会经由进程结电容在栅源两头产生搅扰电压。常常利用的互补驱动电路的关断回路阻抗小，关断速率较快，但它不能供应负压，故抗搅扰性较差。为了进步电路的抗搅扰性，可在此种驱动电路的根本上增添一级有V1、V2、R构成的电路，产生一个负压，电路道理图如图所示。
正激式驱动电路
电路道理如图所示，N3为去磁绕组，S2为所驱动的功率管。R2为避免功率管栅极、源极度电压振荡的一个阻尼电阻。因不请求漏感较小，且赶快率方面斟酌，普通R2较小，故在阐发中疏忽不计。其等效电路图如图所示脉冲不请求的副边并联一电阻R1，它做为正激变更器的假负载，用于消弭关断时代输入电压产生振荡而误导通。同时它还能够或许作为功率MOSFET关断时的能量泄放回路。该驱动电路的导通速率首要与被驱动的S2栅极、源极等效输入电容的巨细、S1的驱动旌旗灯号的速率和S1所能供应的电流巨细有关。由仿真及阐发可知，占空比D越小、R1越大、L越大，磁化电流越小，U1值越小，关断速率越慢。该电路具备以下长处：①电路布局简略靠得住，完成了断绝驱动。②只要单电源便可供应导通时的正、关断时负压。③占空比牢固时，经由进程公道的参数设想，此驱动电路也具备较快的开关速率。该电路存在的错误谬误：一是因为断绝变压器副边须要噎嗝假负载防振荡，故电路消耗较大;二是当占空比变更时关断速率变更较大。脉宽较窄时，因为是贮存的能量削减致使MOSFET栅极的关断速率变慢。
有断绝变压器的互补驱动电路

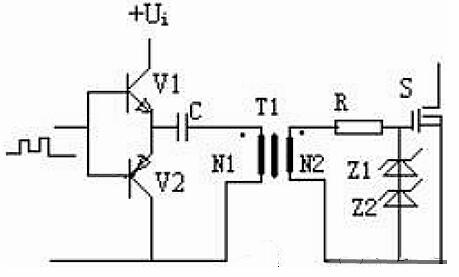

如图所示，V1、V2为互补任务，电容C起断绝直流的感化，T1为高频、高磁率的磁环或磁罐。导通时断绝变压器上的电压为（1-D）Ui、关断时为DUi，若主功率管S靠得住导通电压为12V，而断绝变压器原副边匝比N1/N2为12/［（1-D）Ui］。为保障导通时代GS电压不变C值可稍取大些。该电路具备以下长处：
①电路布局简略靠得住，具备电气断绝感化。当脉宽变更时，驱动的关断才能不会跟着变更。
②该电路只要一个电源，即为单电源任务。隔直电容C的感化能够或许在关断所驱动的管子时供应一个负压，从而加快了功率管的关断，且有较高的抗搅扰才能。
但该电路存在的一个较大错误谬误是输入电压的幅值会跟着占空比的变更而变更。当D较小时，负向电压小，该电路的抗搅扰性变差，且正向电压较高，应当注重使其幅值不跨越MOSFET栅极的许可电压。当D大于0.5时驱动电压正向电压小于其负向电压，此时应当注重使其负电压值不跨越MOAFET栅极许可电压。以是该电路比拟合用于占空比牢固或占空比变更规模不大和占空比小于0.5的场所。
