反相器是能够将输出旌旗灯号的相位反转180度，这类电路利用在摹拟电路，比方说音频缩小，时钟振荡器等。在电子线路设想中，常常要用到反相器。CMOS反相器电路由两个加强型MOS场效应管构成。典范TTL与非门电路电路由输出级、中间级、输出级构成。
MOSFET有P沟道和N沟道两种，每种中又有耗尽型和加强型两类。由N沟道和P沟道两种MOSFET构成的电路称为互补MOS或CMOS电路。下图表现CMOS反相器电路，由两只加强型MOSFET构成，此中一个为N沟道布局，另外一个为P沟道布局。为了电路能一般任务，请求电源电压VDD大于两个管子的开启电压的相对值之和，即VDD＞(VTN＋|VTP|) 。
起首斟酌两种极限环境：当vI处于逻辑0时 ，响应的电压近似为0V；而当vI处于逻辑1时，响应的电压近似为VDD。假定在两种环境下N沟道管 TN为任务管P沟道管TP为负载管。可是，因为电路是互补对称的，这类假定能够是肆意的，相反的环境亦将致使不异的成果。下图阐发了当vI=VDD时的任务环境。在TN的输出特征iD—vDS（vGSN＝VDD）(注重vDSN=vO)上 ，叠加一条负载线，它是负载管TP在 vSGP=0V时的输出特征iD－vSD。因为vSGP＜VT（VTN=|VTP|=VT），负载曲线几近是一条与横轴重合的程度线。两条曲线的交点即任务点。明显，这时候的输出电压vOL≈0V（典范值＜10mV ，而经由进程两管的电流靠近于零。这便是说，电路的功耗很小（微瓦量级）
下图阐发了另外一种极限环境，此时对应于vI＝0V。此时任务管TN在vGSN＝0的环境下利用，其输出特征iD－vDS几近与横轴重合 ，负载曲线是负载管TP在vsGP＝VDD时的输出特征iD－vDS。由图可知，任务点决议了VO＝VOH≈VDD；经由进程两器件的电流靠近零值 。可见上述两种极限环境下的功耗都很低。
由此可知，根基CMOS反相器近似于一抱负的逻辑单位，其输出电压靠近于零或+VDD，而功耗几近为零。

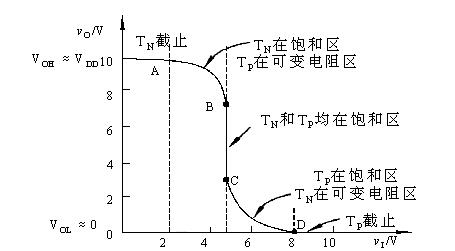

下图为CMOS反相器的传输特征图。图中VDD=10V，VTN=|VTP|=VT=2V。因为 VDD＞（VTN＋|VTP|），是以，当VDD-|VTP|>vI>VTN 时,TN和TP两管同时导通。斟酌到电路是互补对称的，一器件可将另外一器件视为它的漏极负载。还应注重到，器件在缩小区（饱和区）显现恒流特征，两器件之一可看成高阻值的负载。是以，在过渡地区，传输特征变更比拟急剧。两管在VI=VDD/2处转换状况。
CMOS反相器在电容负载环境下，它的守旧时候与封闭时候是相称的，这是因为电路具备互补对称的性子。下图表现当vI=0V时 ，TN停止，TP导通，由VDD经由进程TP向负载电容CL充电的环境。因为CMOS反相器中，两管的gm值均设想得较大，其导通电阻较小，充电回路的时候常数较小。近似地，亦可阐发电容CL的放电进程。CMOS反相器的均匀传输提早时候约为10ns。
