MOS管自举电路任务道理及升压自举电路布局图-KIA MOS管
信息来历：本站 日期：2018-08-28
自举电路也叫升压电路，是操纵自举升压二极管，自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压降低．有的电路降低的电压能到达数倍电源电压。
举个简略的例子：有一个12V的电路，电路中有一个场效应管须要15V的驱动电压，这个电压怎样弄出来？便是用自举。凡是用一个电容和一个二极管，电容存储电荷，二极管避免电流倒灌，频次较高的时辰，自举电路的电压便是电路输出的电压加上电容上的电压，起到升压的感化。
自举电路只是在现实中定的称号，在现实上不这个观点。自举电路首要是在甲乙类单电源互补对称电路中操纵较为遍及。甲乙类单电源互补对称电路在现实上能够或许使输出电压Vo到达Vcc的一半，但在现实的测试中，输出电压远达不到Vcc的一半。此中首要的缘由就须要一个高于Vcc的电压。以是接纳自举电路来升压。
经常操纵自举电路（摘自fairchild，操纵申明书AN-6076《供高电压栅极驱动器IC 操纵的自举电路的设想和操纵原则》）the boost converter,或叫step-up converter，是一种开关直流升压电路，它能够或许是输出电压比输出电压高。假设阿谁开关(三极管或mos管)已断开了很永劫候，一切的元件都处于抱负状况，电容电压即是输出电压。上面要分充电和放电两个局部来申明这个电路。

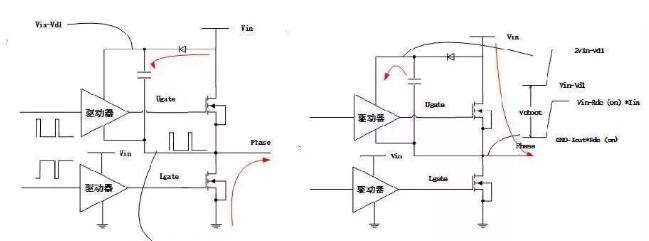

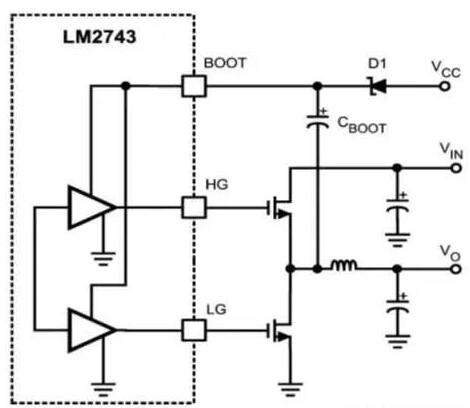

自举电容，外部高端MOS须要获得超出跨越IC的VCC的电压，经由进程自举电路升压获得，比VCC高的电压，不然，高端MOS没法驱动。
自举是指经由进程开关电源MOS管和电容组成的升压电路,经由进程电源对电容充电致其电压高于VCC。最简略的自举电路由一个电容组成，为了避免降低后的电压回灌到原始的输出电压，会加一个Diode.自举的益处在于操纵电容两头电压不能渐变的特征来降低电压。举个例子来讲，若是MOS的Drink极电压为12V，Source极电压原为0V，Gate极驱动电压也为12V，那末当MOS在导通刹时，Soure极电压会降低为Drink减压减去一个很小的导通压降，那末Vgs电压会靠近于0V，MOS在导通刹时后又会关断，再导通，再关断。如斯下去，永劫候在MOS的Drink极与Source间经由进程的是一个N倍于任务频次的高频脉冲，如许的脉冲尖峰在MOS上会发生过大的电压应力，很快MOS管会被破坏。若是在MOS的Gate与Source间接入一个小电容，在MOS未导通时给电容充电，在MOS导通，Source电压降低后，主动将Gate极电压降低，便能够或许使MOS坚持延续导通。
自举电路也叫升压电路，操纵自举升压二极管,自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压降低．有的电路降低的电压能到达数倍电源电压。
举个简略的例子：有一个12V的电路，电路中有一个场效应管须要15V的驱动电压，这个电压怎样弄出来？便是用自举。凡是用一个电容和一个二极管，电容存储电压，二极管避免电流倒灌，频次较高的时辰，自举电路的电压便是电路输出的电压加上电容上的电压，起到升压的感化。
升压电路只是在现实中定的称号，在现实上不这个观点。升压电路首要是在甲乙类单电源互补对称电路中操纵较为遍及。甲乙类单电源互补对称电路在现实上能够或许使输出电压Vo到达Vcc的一半，但在现实的测试中，输出电压远达不到Vcc的一半。此中首要的缘由就须要一个高于Vcc的电压。以是接纳升压电路来升压。
开关直流升压电路(即所谓的boost或step-up电路)道理the boost converter,或叫step-up converter，是一种开关直流升压电路，它能够或许是输出电压比输出电压高。根基电路图见图1.
假设阿谁开关(三极管或mos管)已断开了很永劫候，一切的元件都处于抱负状况，电容电压即是输出电压。上面要分充电和放电两个局部来申明这个电路。
在充电进程中，开关闭合(三极管导通)，等效电路如图二，开关(三极管)处用导线取代。这时候，输出电压流过电感。二极管避免电容对地放电。因为输出是直流电，以是电感上的电流以必然的比率线性增添，这个比率跟电感巨细有关。跟着电感电流增添，电感里贮存了一些能量。
如图，这是当开关断开(三极管停止)时的等效电路。当开关断开(三极管停止)时，因为电感的电流 坚持特征，流经电感的电流不会顿时变为0，而是迟缓的由充电终了时的值变为0。而本来的电路已断开，因而电感只能经由进程新电路放电，即电感起头给电容充电， 电容两头电压降低，此时电压已高于输出电压了。升压终了。
提及来升压进程便是一个电感的能量通报进程。充电时，电感接收能量，放电时电感放出能量。若是电容量充足大，那末在输出端就能够或许在放电进程中坚持一个延续的电流。若是这个通断的进程不时反复，就能够或许在电容两头获得高于输出电压的电压。
经常操纵升压电路
间接式驱动器：合用于最大输出电压小于器件的栅- 源极击穿电压。
开放式搜集器：体例简略，可是不合用于间接驱动高速电路中的MOSFET。
电平转换驱动器：合用于高速操纵，能够或许与罕见PWM 节制器无缝式任务。
间接式驱动器：MOSFET最简略的高端操纵，由PWM 节制器或以地为基准的驱动器间接驱动，但它必须知足上面两个前提：
1、VCC
2、Vdc
浮动电源栅极驱动器:自力电源的本钱影响是很明显的。光耦合器绝对高贵，并且带宽无限，对噪声敏感。
变压器耦合式驱动器:在不肯定的周期内充实节制栅极，但在某种水平上，限定了开关机能。可是，这是能够或许改良的，只是电路更庞杂了。
电荷泵驱动器:对开关操纵，导通时辰常常很长。因为电压倍增电路的效力低，能够须要更多低电压级泵。
自举式驱动器:简略，便宜，也有范围；比方，占空比和导通时辰都遭到革新自举电容的限定。
