mos管是金属—氧化物-半导体场效应晶体管，或称是金属—绝缘体—半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在多数环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。
双极型晶体管把输出端电流的细小变更缩小后，在输出端输出一个大的电流变更。双极型晶体管的增益就界说为输出输出电流之比（beta）。别的一种晶体管，叫做场效应管（FET），把输出电压的变更转化为输出电流的变更。FET的增益便是它的transconductance，界说为输出电流的变更和输出电压变更之比。市道上常有的普通为N沟道和P沟道，以下为N沟道和P沟道标记。
1）用10K档，内有15伏电池。可供给导通电压。
2）因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。
3）操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。
4）多数源漏间有反并二极管，应注重，及赞助鉴定。

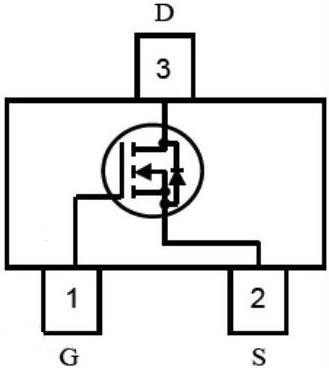

5）多数封庄为字面对自已时，左栅中漏右源。以上前三点必需把握，后两点矫捷利用，很快就能够判管脚，分黑白。若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确操纵。
①栅极G的测定：用万用表R&TImes;100档，测肆意两脚之间正反向电阻，若此中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。
②漏极D、源极S及范例鉴定：用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约为0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔离开引脚后，与G碰一下，而后归去再接原引脚，呈现两种环境：
a．若读数由本来较大值变为0（0&TImes;10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔打仗G有用，使MOS管D、S间正反向电阻值均为0Ω，还可证实该管为N沟道。
b．若读数仍为较大值，黑表笔不动，改用红表笔打仗G，碰一下以后当即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔打仗G极有用，该MOS管为P沟道。
红左，黑中、右 无限大
黑左， 红中、右 无限大
红中，黑右 无限大；
黑中红右显现530（摆布）。
实在场效应管三极管很好鉴定：有字面朝上从左到右顺次为：G、D、S，有些管相反：S、D、G。我修显现器、主板、电源都是从下面的体例测相对没题目。你不信随意拆块板看一看，场效应管在电路图板的规划及应VMOS大功率场效应晶体管的检测
1、辨别各电极与管型
用万用表R×100档，丈量场效应晶体管肆意两引脚之间的正、反向电阻值。此中一次丈量中两引脚的电阻值为数百欧姆，这时候两表笔所接的引脚为源极S和漏极D，而别的一引脚为栅极G。再用万用表R×10k档丈量两引脚（漏极D与源极S）之间的正、反向电阻值。一般时，正向电阻值为2kΩ摆布，反向电阻值大于500kΩ。在丈量反向电阻值时，红表笔所接引脚不动，黑表笔离开所接引脚后，先与栅极G触碰一下，而后再去接原引脚，察看万用表读数的变更环境。若万用表读数由本来较大阻值变为0，则此红表笔所接的便是源极S，黑表笔所接为漏极D。用黑表笔触发栅极G有用，申明该管为N沟道场效应管。若万用表读数仍为较大值，则黑表笔接回原引脚稳定，改用红表笔去触碰栅极G后再接回原引脚，若此时万用表读数由本来阻值较大变为0，则此时黑表笔接的为源极S，红表笔接的是漏极D。用表红笔触发栅极G有用，申明该管为P沟道场效应晶体管。
2．辨别其黑白
用万用表R×1k档或R×10k档，丈量场效应管肆意两脚之间的正、反向电阻值。一般时，除漏极与源极的正向电阻值较小外，其他各引脚之间（G与D、G与S）的正、反向电阻值均应为无限大。若测得某南北极之间的电阻值靠近0Ω，则申明该管已击穿破坏。别的，还能够用触发栅极（P沟道场效应晶体管用红表笔触发，N沟道场效应管用黑表笔触发）的体例来鉴定场应管是不是破坏。若触发有用（触发栅极G后，D、S极之间的正、反向电阻均变为0），则可肯定该管机能杰出。
1 、用10K档,内有15伏电池.可供给导通电压.
2 、因为栅极等效于电容,与任何脚不通,不管N管或P管都很轻易找出栅极来,不然是坏管.
3 、操纵表笔对栅源间正向或反向充电,能够使漏源通或断,且因为栅极上电荷能坚持,上述两步可分前后,不用同步,便利.但要放电时需短路管脚或反充.
4 、多数源漏间有反并二极管,应注重,及赞助鉴定.
5、 多数封庄为字面对自已时,左栅中漏右源.
