甚么是场效应晶体管

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。首要有两种范例（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。具备输入电阻高（107～1015Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。

场效应晶体管（FET）是操纵节制输入回路的电场效应来节制输入回路电流的一种半导体器件，并以此定名。因为它仅靠半导体中的大都载流子导电，又称单极型晶体管。FET 英文为Field Effect Transistor，简写成FET。

场效应晶体管特征

一：场效应晶体管是电压把握机件，它颠末VGS（栅源电压）来把握ID（漏极直流电）；

二：场效应晶体管的输入端直流电极小，因此它的输入电阻很大。

三：它是操纵多数载流子导热，因此它的量度安定性较好；

四：它构成的减少通路的电减少小系数要小于三极管构成减少通路的电减少小系数；

五：场效应晶体管的抗辐照才能强；

六：因为不具备庞杂勾当的少子分离引发的散粒乐音，因为乐音低。

场效应晶体督任务道理图文详解

场效应晶体管，其外部布局见图1。它可分为NPN型PNP型。NPN型凡是称为N沟道型，PNP型也叫P沟道型。由图可看出，对N沟道的场效应管其源极和漏极接在N型半导体上，一样对P沟道的场效应管其源极和漏极则接在P型半导体上。咱们晓得通俗三极管是由输入的电流节制输入的电流。但对场效应管，其输入电流是由输入的电压（或称电场）节制，能够以为输入电流极小或不输入电流，这使得该器件有很高的输入阻抗，同时这也是咱们称之为场效应管的缘由。

场效应晶体管

图1

为诠释MOS场效应督任务道理图，咱们先领会一下仅含有一个P—N结的二极管的任务进程。如图2所示，咱们晓得在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流经由进程。这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而构成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。

场效应晶体管

图2

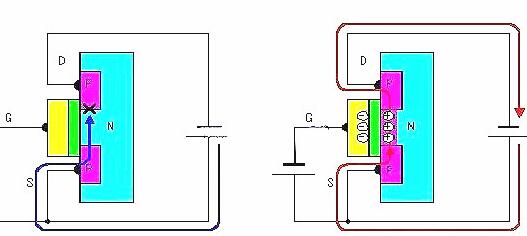

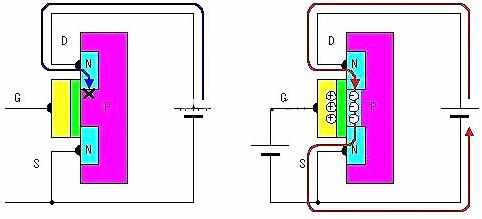

对场效应管，在栅极不电压时，由前面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处与停止状况。当有一个正电压加在N沟道MOS。

上面简述一下用C-MOS场效应管（加强型MOS场效应管）构成的操纵电路的任务进程，就爱见图3。电路将一个加强型P沟道MOS场效应管和一个加强型N沟道MOS场效应管组合在一路利用。当输入端为低电日常平凡，P沟道MOS场效应管导通，输入端与电源正极接通。当输入端为高电日常平凡，N沟道MOS场效应管导通，输入端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管老是在相反的状况下任务，其相位输入端和输入审察反。经由进程这类任务体例咱们能够取得较大的电流输入。

场效应晶体管

图3

同时因为泄电流的影响，使得栅压在还不到0V，凡是在栅极电压小于1到2V时，MOS场效应管既被关断。差别场效应管其关断电压略有差别。也正因为如斯，使得该电路不会因为两管同时导通而形成电源短路。

场效应晶体管

图4

由以上阐发咱们能够画出道理图中MOS场效应管电路局部的任务进程（见图4）。任务道理同前所述。

首要参数

场效应晶体管的参数良多，包含直流参数、交换参数和极限参数，但通俗利用时只要要存眷以下几项首要参数。

①夹断电压（UP）。这是指在划定的漏极电压UDS下，使漏极电流/D（即沟道电流）为零或小于某一小电流值（比方1μA. 10μA）时，加在栅极上的电压UGS它是结型或耗尽型绝缘栅场效应晶体管的主要参数。

②开启电压(UT)。这是指当漏极电压UDS为某一划定值时，使导电沟道（即漏、源极之间）刚起头导通时的栅极电压UGS它是加强型场效应晶体管的主要参数。当栅极电压UGS小于开启电压坼的相对值时，场效应晶体管不能导通。：

③饱和泄电流(/DSS)。这是指当栅、源极短路(UGS=0)时，必然的漏极电压UDS（大于夹断电压）所引发的漏极电流/D饱和泄电流反应了零栅压时原始沟道的导电才能，是耗尽型场效应晶体管的主要参数。

④低频跨导(gm)，在漏极电压UDS为划定值时，漏极电流变更量△/D与引发这个变更的栅压变更量△UGS的比值，叫跨导（或互导），即gm=△/D/△UGS。gm的经常利用单元是mS（毫西门子）gm是权衡场效应晶体管栅极电压对漏极电流节制才能强弱的一个参数，也是权衡缩小感化的主要参数，与晶体三极管的交换电流缩小系数β类似。gm与管子的任务地区有关，漏极电流/D越大，管子的跨导gm也越大。

⑤漏源击穿电压（BUDS）。这是指栅极电压UGS必然时，场效应晶体管通俗任务所能蒙受的最大漏极电压，它相称于通俗晶体三极管的集电极一发射极击穿电压V(BR)ceo（即BUceo）。这是一项极限参数，利用时加在场效应晶体管上的任务电压必须小于BUDS。

⑥最大漏源电流( /DSM)。这是指场效应晶体管通俗任务时，漏、源极之间所许可经由进程的最大电流，它相称于通俗晶体三极管的/CM场效应晶体管的任务电流不应跨越这一极限参数。

⑦最大耗散功率(PDSM)。这是指场效应晶体管机能稳定坏时，所许可的最大漏极耗散功率，它相称于通俗三极管的Pcm。利用时，场效应晶体管的现实功耗（PD=UDS×/D）应小于这一极限参数，并留有必然余量。

引脚辨认

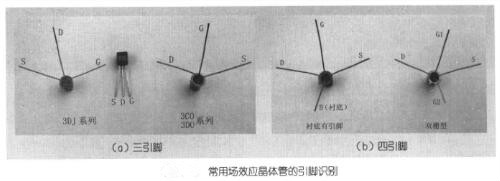

对下图(a)所示的金属管帽封装的三引脚圆柱状场效应管，其管帽下有一个小凸口，把引脚对着本身，从凸口起头沿顺时针标的目的数，若是是结型场效应管，顺次为源极S、漏极D和栅极G；若是是绝缘栅型场效应管，则顺次为D、G和S脚。对塑料封装的半圆柱状结型场效应管，其3个引线脚呈“一字形”摆列，面临标有型号的一面，从左到右顺次为S、D、G脚。对下图(b)所示的金属管帽封装的四引脚绝缘栅型场效应管，其增添的第4引脚有两种能够，若是是通俗加强型MOS场效应管，则该脚为“衬底”引脚；若是是双栅MOS管，则该脚为第二栅极引脚。

对有4个引脚的结型场效应晶体管，其增添的第4脚通俗是屏障极（利用中接地）。对大功率场效应晶体管，将管子有字面朝本身、引脚朝下，从左至右其引脚摆列挨次根基上都是“G、D、S”，并且散热片接通D极。，当碰到型号、封装和引脚摆列不熟习的场效应晶体管时，就要查阅有关材料或用万用表检测辨认后再接入电路。

场效应晶体管

电路标记

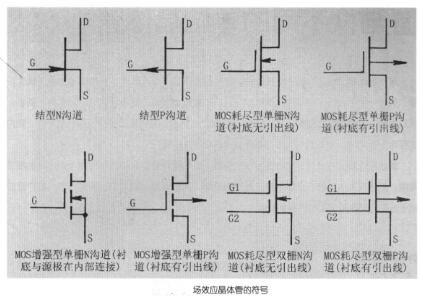

此中结型场效应管的图形标记中，竖直线表现能导电的沟道，竖直线顶部的一条直角线表现漏极D，竖直线底部的一条直角线表现源极S，竖直线左面带箭头的直线表现栅极G。同通俗晶体三极管一样，箭头指向表现从P型指向N型材料，从箭头指向就能够晓得是哪一种沟道的结型场效应管，，很明显，图形标记中箭头指向“沟道”，表现是N型沟道结型场效应管；箭头背叛“沟道”，表现是P型沟道结型场效应管。因为结型管的源极S和漏极D在制作工艺上是对称的，以是图形标记画法也很对称，表现在现实操纵中这两个电极能够对调利用。在绝缘栅型场效应管的图形标记中，栅极G都不带箭头，不与“沟道”竖直线打仗，表现管中栅极G与漏极D.源极S是绝缘的，以区分于结型场效应管。将表现沟道结型的“箭头”改画在“沟道”中间表现“衬底”的程度线上，即箭头指向“沟道”，表现是N型沟道绝缘栅型场效应管；箭头背叛“沟道”，表现是P型沟道绝缘栅型场效应管。别的，箭头线画的短，表现衬底无引出线；箭头线画的稍长，表现衬底有引出线；箭头线与源极S相连，表现衬底在管子外部已与源极毗连。对加强型的管子，还将“沟道”线画成3截，表现在零栅压下这类管子是不导电沟道的，以区分于耗尽型MOS管和结型场效应管。可见，把握了场效应晶体管的这些图形标记，就即是把握了场效应晶体管的品种，这对阐发电路和准确利用场效应晶体管都很主要。

跟通俗晶体三极管一样，之前场效应晶体管的旧图形标记均用圆圈表现外壳，现已烧毁不再画出圆圈。不过咱们翻阅之前的电路图或图书时，会看到带有圆圈的场效应晶体管图形标记。

场效应晶体管的笔墨标记与通俗晶体三极管的笔墨标记不异，经常利用VT（旧标记为BG）或V表现，在电路图中常写在图形标记中间。若电路图中有多只同类元器件时，按惯例就在笔墨前面或右下角标上数字，以示区分，如VT1、VT2-笔墨标记的下边，通俗标进场效应晶体管的型号。
