电感器检测

甚么是电感器

电感器(Inductor)是能够或许把电能转化为磁能而存储起来的元件。电感器的布局近似于变压器，但只要一个绕组。电感器具备必然的电感，它只障碍电流的变更。若是电感器在不电流经由过程的状况下，电路接通时它将试图障碍电流流过它；若是电感器在有电流经由过程的状况下，电路断开时它将试图保持电流稳定。电感器又称扼流器、电抗器、静态电抗器。

经常利用电感
牢固电感

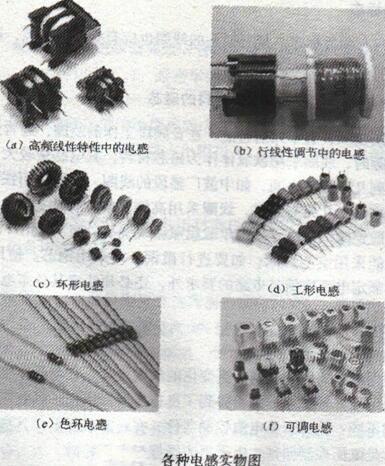

将跨导线绕在绝缘骨架上，就构成了线圈。线圈有空磁驱动芯片的线圈。线圈的线匝组合称为绕组，绕组情势有单层和多层之分，单层绕组有间绕和密绕两种情势．多层绕组有分层平绕、乱绕、蜂房式绕等情势。各类电感什物如图2—30所示。

(1)小型牢固MOS电感线圈是将线圈绕制在软磁铁氧体的基体上构成的．汶样能取得比空心、、线圈更大的电感量和较大的Q值。它普通有立式和卧式两种，表面涂有环氧树脂或其余材料作为掩护层。因为其具备品质轻、体积小、装置便利等长处，以是被普遍应存在电视机收录机等的滤波、陷波、扼流、振荡、提早等电路中。

(2)高频天线线圈，其骨架普通接纳纸管或塑料，用多股丝漆包线绕制成。

(3)偏转线圈。口角电视机的偏转线圈由两组线圈、铁氧体磁环和中间地位调理片等构成。为了在显像管的荧光屏上显现图象，就要使电子束沿着荧光屏停止扫描。偏转线圈便是操纵磁场产生的力使电子束偏转的，此中行偏转使得电子束沿程度标的目的活动，场偏转又使得电子元件柬沿垂直标的目的活动，成果在荧光屏上就构成了长方形的光栅。

可变电感

线圈MOS元件电感量的变更可分为腾跃式和光滑式两种。比方，电视机的谐振选台所用的电感线圈，便可将一个线圈引出数个抽头，以供领受差别频道的电视旌旗灯号，这类引出抽头转变．感量的体例使得电感量呈腾跃式，是以这类电感线圈也称为腾跃式线圈。在须要光滑均转变电感值时，有以下三种体例：

(1)经由过程调理线圈巾磁芯或铜芯的绝对地位转变线电感量；

(2)经由过程滑动在线圈触点~f地位来转变线圈匝数，从而转变电感量；

(3)将两个串连线圈的相地位停止平均转变以完成互感量的转变，从使线圈的总电值跟着变更。

电感器检测维修实战

电路板中的磁棒/磁环电感器首要用在各类供电电路中。磁棒/磁环电感器能够利用数字万用表丈量，也能够利用指针式万用表停止检测，为了丈量精确，可对电感器接纳开路丈量。

用数字万用表检测电路板中电感器的体例以下：

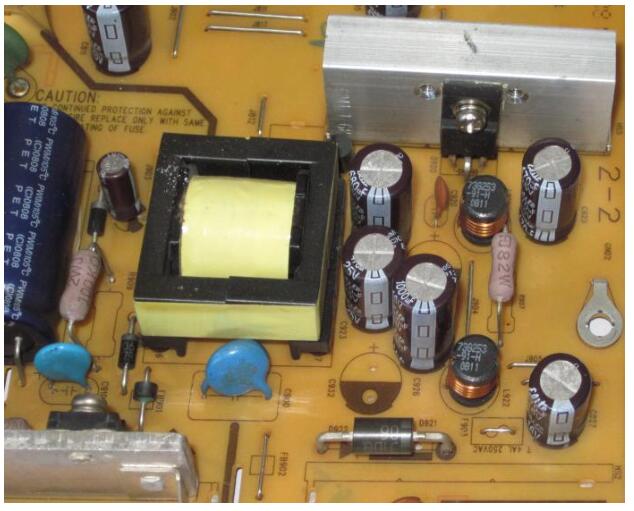

（1）起首断开电路板的电源，接着对待测磁棒电感器停止察看，对待测电感器是不是发生破坏，有不烧焦、虚焊、线圈有不变形等环境。若是有，申明电感器已产生破坏。如图1所示，为一待测磁棒电感器。

图1 待测磁棒电感器

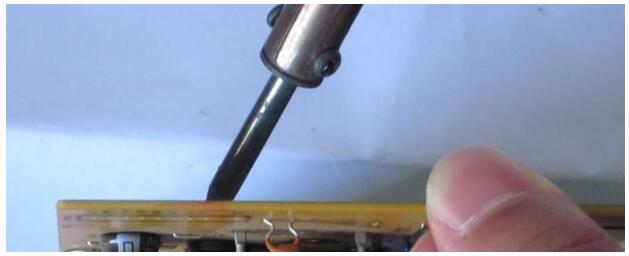

（2）若是待测磁棒电感器表面不较着破坏，用电烙铁将待测磁环电感器从电路板上焊下，并洁净磁环电感器两头的引脚，去除两头引脚上存留的污物，确保丈量时的精确性。磁棒电感器的拆焊体例如图2所示。

图2 磁棒电感器的拆焊体例

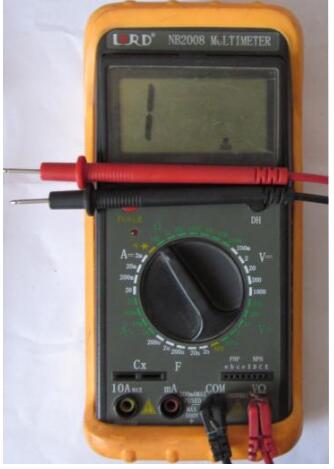

（3）将数字万用表旋至欧姆挡的“200”挡，如图3所示。

图3 万用表档位的挑选

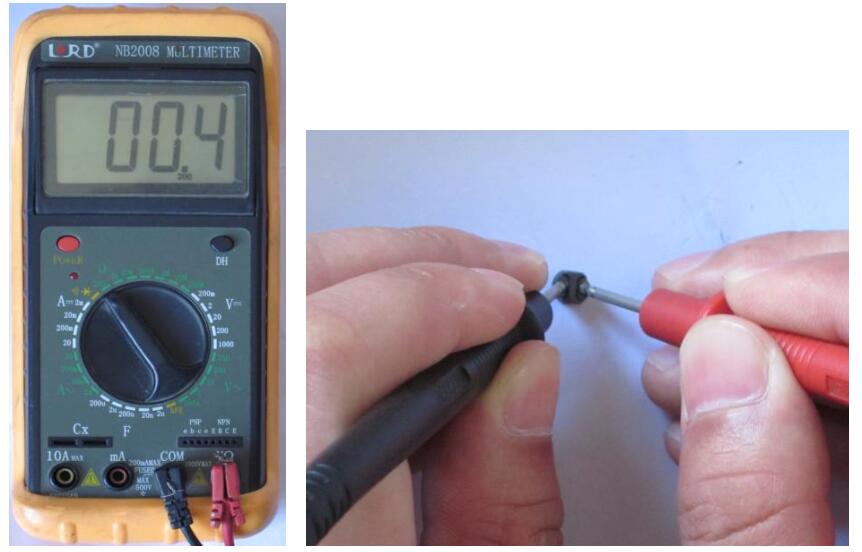

（4）将万用表的红、黑表笔别离搭在待测磁棒电感器两头的引脚上，检测两引脚间的阻值。如图4所示。

图4 丈量磁棒电感器

因为测得磁棒电感器的阻值很是靠近于 00.0，是以能够判定该电感器不断路毛病。而后挑选万用表的“200M”档，检测电感器的线圈引线与死心之间，线圈与线圈之间的阻值，如图 3-35 所示，一般环境下线圈引线与死心之间，线圈引线与线圈引线之间的阻值均为无限大，即丈量时数字万用表的表盘应一直显现为“1.”。

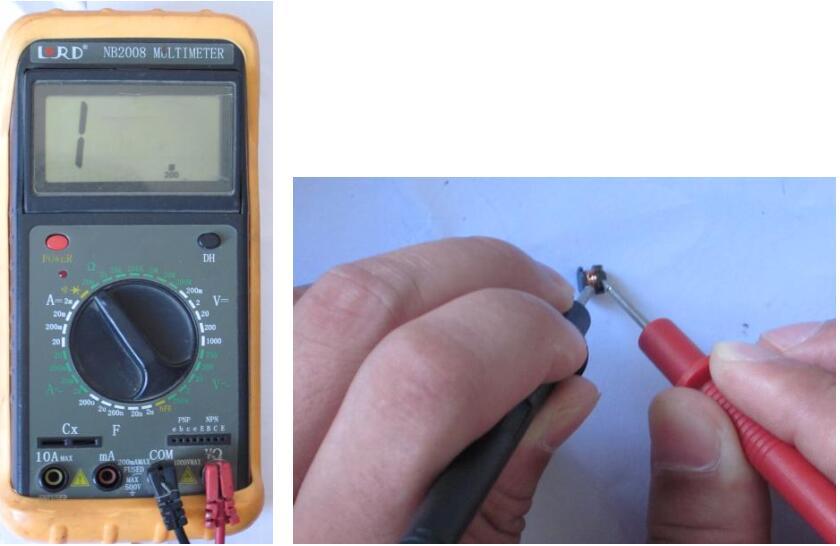

图5 磁棒电感器绝缘性检测

经检测该磁棒电感器的绝缘性杰出，不存在泄电景象。
