若何鉴定场效应管黑白

场效应管（FET）以其高输出电阻、低噪、热不变、便于集成的长处在电子电路和大电流、大电压电路中利用非常遍及；准确利用、辨别场效应管的管脚、极性非常须要；

场效应管的管脚有栅极G、漏极D、源极S三个电极（双栅极管具备四个电极）；若何鉴定场效应管黑白

场效应管按布局分结型场效应管（JFET）、绝缘栅场效应管（MOS），绝缘栅场效应管又分加强型和耗尽型；结型场效应管的“结”指的是pn结，绝缘栅场效应管的绝缘栅指的是栅极与源极、漏极之间有一层sio2绝缘层，它们之间不导通毗连干系。

按导电沟道性子，结型场效应管和绝缘栅场效应管又分电子型（n）沟道、空穴型（p）沟道，这是场效应管导电的通道；

场效应管属于单极性晶体管，三极管属于双极性晶体管，也即前者仅仅由一种载流子导电，后者是由两种载流子导电；

场效应管属于压控型晶体管，经由过程栅极与源极之间的电压的变更，来转变沟道的导电能力；三极管属于电流节制型晶体管，经由过程电流的变更转变集电极电流巨细。

按照场效应管的PN结正、反向电阻值不一样的景象，能够辨别出结型场效应管的三个电极。若何鉴定场效应管黑白

详细体例：将万用表拨在R×1k档上，任选两个电极，别离测出其正、反向电阻值。当某两个电极的正、反向电阻值相称，且为几千欧姆时，则该两个电极别离是漏极D和源极S。由于对结型场效应管而言，漏极和源极可互换，剩下的电极必定是栅极Ｇ。也能够将万用表的黑表笔（红表笔也行）肆意打仗一个电极，别的一只表笔顺次去打仗其余的两个电极，测其电阻值。当呈现两次测得的电阻值类似相称时，则黑表笔所打仗的电极其栅极，其余两电极别离为漏极和源极。若两次测出的电阻值均很大，申明是ＰＮ结的反向，即都是反向电阻，能够鉴定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，申明是正向ＰＮ结，便是正向电阻，鉴定为Ｐ沟道场效应管，黑表笔接的也是栅极。若不呈现上述环境，能够更调黑、红表笔按上述体例停止测试，直到辨别出栅极其止。

用测电阻法辨别场效应管的黑白。测电阻法是用万用表丈量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是不是符合去辨别管的黑白。详细体例：起首将万用表置于Ｒ×１０或Ｒ×100档，丈量源极Ｓ与漏极Ｄ之间的电阻，凡是在几十欧到几千欧规模（在手册中可知，各种差别型号的管，其电阻值是各不不异的），若是测得阻值大于普通值，能够是由于外部打仗不良；若是测得阻值是无限大，能够是外部断极。而后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无限大，则申明管是普通的；若测得上述各阻值太小或为通路，则申明管是坏的。要注重，若两个栅极在管内断极，可用元件代换法停止检测。

用感到旌旗灯号输人法估测场效应管的缩小能力详细体例：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针唆使出的漏源极间的电阻值。而后用手捏住结型场效应管的栅极Ｇ，将人体的感到电压旌旗灯号加到栅极上。如许，由于管的缩小感化，漏源电压VDS和漏极电流Iｂ都要产生变更，也便是漏源极间电阻产生了变更，由此能够察看到表针有较大幅度的摆动。若是手捏栅极表针摆动较小，申明管的缩小能力较差；表针摆动较大，标明管的缩小能力大；若表针不动，申明管是坏的。

按照上述体例，咱们用万用表的R×100档，测结型场效应管3DJ2F。先将管的Ｇ极开路，测得漏源电阻RDS为600Ω，用手捏住Ｇ极后，表针向左摆动，唆使的电阻RDS为12kΩ，表针摆动的幅度较大，申明该管是好的，并有较大的缩小能力。利用这类体例时要申明几点：起首，在测试场效应管用手捏住栅极时，万用表针能够向右摆动（电阻值减小），也能够向左摆动（电阻值增添）。这是由于人体感到的互换电压较高，而差别的场效应管用电阻档丈量时的任务点能够差别（或任务在饱和区或在不饱和区）而至，实验标明，大都管的RDS增大，即表针向左摆动；大都管的RDS减小，使表针向右摆动。但不管表针摆动标的目的若何，只需表针摆动幅度较大，就申明管有较大的缩小能力。第二，此体例对MOS场效应管也合用。但要注重，MOS场效应管的输人电阻高，栅极Ｇ许可的感到电压不应太高，以是不要间接用手去捏栅极，必须用于握螺丝刀的绝缘柄，用金属杆去碰触栅极，以防止人体感到电荷间接加到栅极，引发栅极击穿。第三，每次丈量终了，该当G-S极间短路一下。这是由于G-S结电容上会充有少许电荷，成立起ＶGＳ电压，形成再停止丈量时表针能够不动，只要将G-S极间电荷短路放掉才行。若何鉴定场效应管黑白

用测电阻法辨别无标记的场效应管起首用丈量电阻的体例找出两个有电阻值的管脚，也便是源极Ｓ和漏极Ｄ，余下两个脚为第一栅极G1和第二栅极G2。把先用两表笔测的源极Ｓ与漏极Ｄ之间的电阻值记上去，对换表笔再丈量一次，把其测得电阻值记上去，两次测得阻值较大的一次，黑表笔所接的电极其漏极Ｄ；红表笔所接的为源极Ｓ。用这类体例辨别出来的Ｓ、Ｄ极，还能够用估测其管的缩小能力的体例停止考证，即缩小能力大的黑表笔所接的是Ｄ极；红表笔所接地是８极，两种体例检测成果均应一样。当肯定了漏极Ｄ、源极Ｓ的地位后，按Ｄ、Ｓ的对应地位装人电路，普通G1、G2也会顺次瞄准地位，这就肯定了两个栅极G1、G2的地位，从而就肯定了Ｄ、S、G1、G2管脚的挨次。

用测反向电阻值的变更鉴定跨导的巨细对ＶＭＯＳＮ沟道加强型场效应管丈量跨导机能时，可用红表笔接源极Ｓ、黑表笔接漏极Ｄ，这就相称于在源、漏极之间加了一个反向电压。此时栅极是开路的，管的反向电阻值是很不不变的。将万用表的欧姆档选在R×10kΩ的高阻档，此时表内电压较高。当用手打仗栅极Ｇ时，会发明管的反向电阻值有较着地变更，其变更越大，申明管的跨导值越高；若是被测管的跨导很小，用此法测时，反向阻值变更不大。二、VMOS场效应管 VMOS场效应管（VMOSFET）简称VMOS管或功率场效应管，其全称为V型槽MOS场效应管。它是继MOSFET以后新成长起来的高效、功率开关器件。它不只担当了MOS场效应管输出阻抗高（≥108W）、驱动电流小（0.1μA摆布），还具备耐压高（最高1200V）、任务电流大（1.5A～100A）、输出功率高（1～250W）、跨导的线性好、开关速率快等杰出特征。恰是由于它将电子管与功率晶体管之长处集于一身，是以在电压缩小器（电压缩小倍数可达数千倍）、功率缩小器、开关电源和逆变器中正取得普遍利用。 VMOS场效应功率管具备极高的输出阻抗及较大的线性缩小区等长处，特别是其具备负的电流温度系数，即在栅-源电压不变的环境下，导通电流会随管温升高而减小，故不存在由于“二次击穿”景象所引发的管子破坏景象。是以，VMOS管的并联获得普遍利用。尽人皆知，传统的MOS场效应管的栅极、源极和漏极大大抵处于统一程度面的芯片上，其任务电流根基上是沿程度标的目的活动。VMOS管则差别，从图1上能够看出其两大布局特色:第一，金属栅极接纳V型槽布局；第二，具备垂直导电性。由于漏极是从芯片的反面引出，以是ID不是沿芯片程度活动，而是自重搀杂N+区（源极S）动身，颠末P沟道流入轻搀杂N-漂移区，最初垂直向下到达漏极D。电流标的目的如图中箭头所示，由于畅通截面积增大，以是能经由过程大电流。由于在栅极与芯片之间有二氧化硅绝缘层，是以它仍属于绝缘栅型MOS场效应管。国际出产VMOS场效应管典范产物有VN401、VN672、VMPT2等。若何鉴定场效应管黑白

下面先容检测VMOS管的体例

1．鉴定栅极G 将万用表拨至R×1k档别离丈量三个管脚之间的电阻。若发明某脚与其字两脚的电阻均呈无限大，并且互换表笔后仍为无限大，则证实此脚为G极，由于它和别的两个管脚是绝缘的。

2．鉴定源极S、漏极D 由图1可见，在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。

3．丈量漏-源通态电阻RDS（on）将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。由于测试前提差别，测出的RDS（on）值比手册中给出的典范值要高一些。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。若何鉴定场效应管黑白

4．查抄跨导将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有较着偏转，偏转愈大，管子的跨导愈高。注重事变：

（1）VMOS管亦分N沟道管与P沟道管，但绝大大都产物属于N沟道管。对P沟道管，丈量时应互换表笔的地位。

（2）有大都VMOS管在G-S之间并有掩护二极管，本检测体例中的1、2项不再合用。

（3）今朝市场上还有一种VMOS管功率模块，专供互换机电调速器、逆变器利用。比方美国IR公司出产的IRFT001型模块，外部有N沟道、P沟道管各三只，组成三相桥式布局。

（4）此刻市售VNF系列（N沟道）产物，是美国Supertex公司出产的超高频功率场效应管，其最高任务频次fp=120MHz，IDSM=1A，PDM=30W，共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。

（5）利用VMOS管时必须加适合的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率能力到达30W。若何鉴定场效应管黑白

（6）多管并联后，由于极间电容和散布电容响应增添，使缩小器的高频特征变坏，经由过程反应轻易引发缩小器的高频寄生振荡。为此，并联复合管管子普通不跨越4个，并且在每管基极或栅极上串接防寄生振荡电阻。

场效应管的利用注重事变：

（1）为了宁静利用场效应管，在线路的设想中不能跨越管的耗散功率，最大漏源电压、最大栅源电压和最大电流等参数的极限值。

（2）各种型场效应管在利用时，都要严酷按请求的偏置接人电路中，要遵照场效应管偏置的极性。如结型场效应管栅源漏之间是ＰＮ结，Ｎ沟道管栅极不能加正偏压；Ｐ沟道管栅极不能加负偏压，等等。

（3）MOS场效应管由于输人阻抗极高，以是在运输、储藏中必须将引出脚短路，要用金属屏障包装，以防止外来感到电势将栅极击穿。特别要注重，不能将MOS场效应管放人塑料盒子内，保管时最好放在金属盒内，同时也要注重管的防潮。

（4）为了防止场效应管栅极感到击穿，请求统统测试仪器、任务台、电烙铁、线路自身都必须有杰出的接地；管脚在焊接时，先焊源极；在连入电路之前，管的全数引线端坚持相互短接状况，焊接完后才把短接资料去掉；从元器件架上取下管时，应以恰当的体例确保人体接地如接纳接地环等；固然，若是能接纳进步前辈的气热型电烙铁，焊接场效应管是比拟便利的，并且确保宁静；在未关断电源时，相对不能够把管插人电路或从电路中拔出。以上宁静办法在利用场效应管时必须注重。

（5）在装置场效应管时，注重装置的地位要尽可能防止接近发烧元件；为了防管件振动，有须要将管壳体紧固起来；管脚引线在曲折时，该当大于根部尺寸５毫米处停止，以防止弯断管脚和引发漏气等。对功率型场效应管，要有杰出的散热前提。由于功率型场效应管在高负荷前提下利用，必须设想充足的散热器，确保壳体温度不跨越额外值，使器件持久不变靠得住地任务。

若何鉴定场效应管黑白，发一个场效应管的丈量体例，（谨供菜鸟参考）

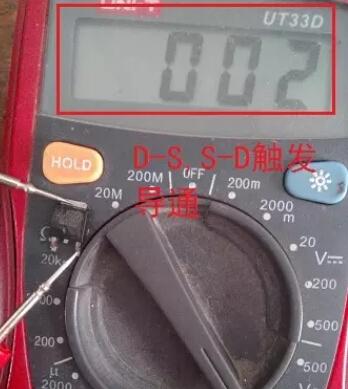

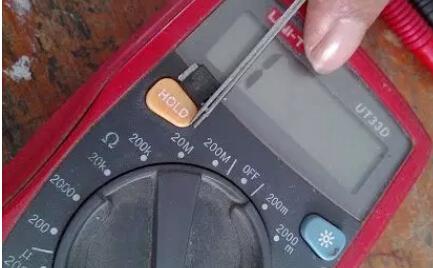

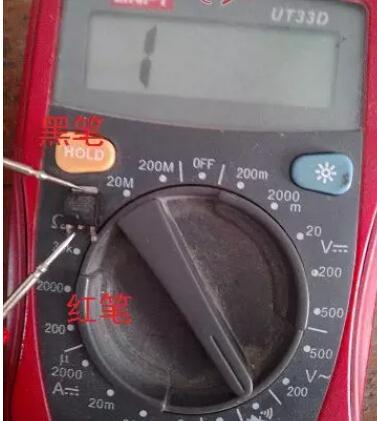

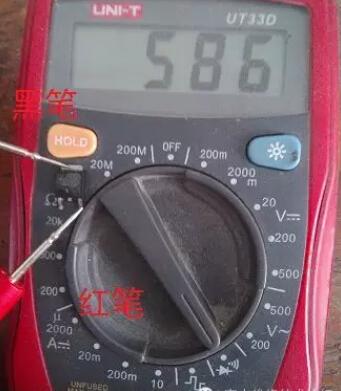

以一个N沟道的场效应管为例，以下图，把管子面向本身，别离为G,D,S极，道理就一个，场效应管的G极加触发电压后，D-S极是导通的。

若何鉴定场效应管黑白
