场效应督任务道理图

MOS 场效应管也被称为MOS FET， 既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。它普通有耗尽型和加强型两种。

场效应督任务道理图-MOS管的布局特色

MOS管的外部布局如图所示：其导通时只要一种极性的载流子(多子)到场导电，是单极型晶体管。导机电理与小功率MOS管不异，但布局上有较大区分，小功率MOS管是横向导电器件，功率MOSFET大都接纳垂直导电布局，又称为VMOSFET，大大进步了MOSFET器件的耐压和耐电流才能。

其首要特色是在金属栅极与沟道之间有一层二氧化硅绝缘层，是以具备很高的输出电阻，该管导通时在两个高浓度n分散区间构成n型导电沟道。n沟道加强型MOS管必须在栅极上施加正向偏压，且只要栅源电压大于阈值电压时才有导电沟道发生的n沟道MOS管。n沟道耗尽型MOS管是指在不加栅压(栅源电压为零)时，就有导电沟道发生的n沟道MOS管。

场效应督任务道理图详解

场效应管，其外部布局见图5。它可分为NPN型PNP型。NPN型凡是称为N沟道型，PNP型也叫P沟道型。由图可看出，对N沟道的场效应管其源极和漏极接在N型半导体上，一样对P沟道的场效应管其源极和漏极则接在P型半导体上。咱们晓得普通三极管是由输出的电流节制输出的电流。但对场效应管，其输出电流是由输出的电压（或称电场）节制，能够以为输出电流极小或不输出电流，这使得该器件有很高的输出阻抗，同时这也是咱们称之为场效应管的缘由。

为诠释MOS场效应督任务道理图，咱们先领会一下仅含有一个P—N结的二极管的任务进程。如图6所示，咱们晓得在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流经由进程。这是由于在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而构成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。

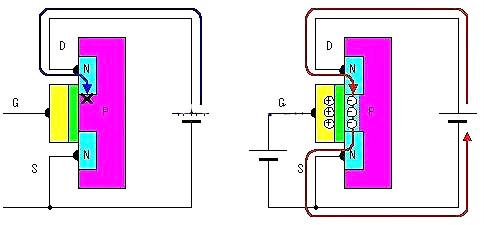

对场效应管（见图7），在栅极不电压时，由后面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处与停止状况（图7a）。当有一个正电压加在N沟道的MOS

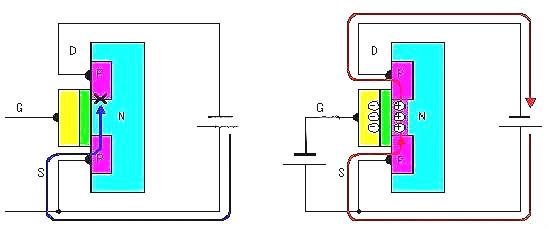

场效应管栅极上时，由于电场的感化，此时N型半导体的源极和漏极的负电子被吸收出来而涌向栅极，但由于氧化膜的反对，使得电子堆积在两个N沟道之间的P型半导体中（见图7b），从而构成电流，使源极和漏极之间导通。咱们也能够想像为两个N型半导体之间为一条沟，栅极电压的成立相称于为它们之间搭了一座桥梁，该桥的巨细由栅压的巨细决议。图8给出了P沟道的MOS

场效应管的任务进程，其任务道理近似这里不再反复。

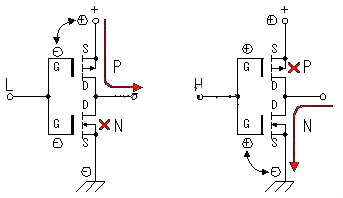

上面简述一下用C-MOS场效应管（加强型MOS场效应管）构成的利用电路的任务进程（见图9）。电路将一个加强型P沟道MOS场效应管和一个加强型N沟道MOS场效应管组合在一路利用。当输出端为低电日常平凡，P沟道MOS场效应管导通，输出端与电源正极接通。当输出端为高电日常平凡，N沟道MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管老是在相反的状况下任务，其相位输出端和输出审察反。经由进程这类任务体例咱们能够取得较大的电流输出。同时由于泄电流的影响，使得栅压在还不到0V，凡是在栅极电压小于1到2V时，MOS场效应管既被关断。差别场效应管其关断电压略有差别。也正由于如斯，

使得该电路不会由于两管同时导通而形成电源短路。

由以上阐发咱们能够画出道理图中MOS场效应管电路局部的任务进程（见图10）。任务道理同前所述。

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。场效应督任务道理图普通的晶体管是由两种极性的载流子,即大都载流子和反极性的大都载流子到场导电,是以称为双极型晶体管,而FET仅是由大都载流子到场导电,它与双极型相反,也称为单极型晶体管。它属于电压节制型半导体器件，具备输出电阻高（108～109Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。
